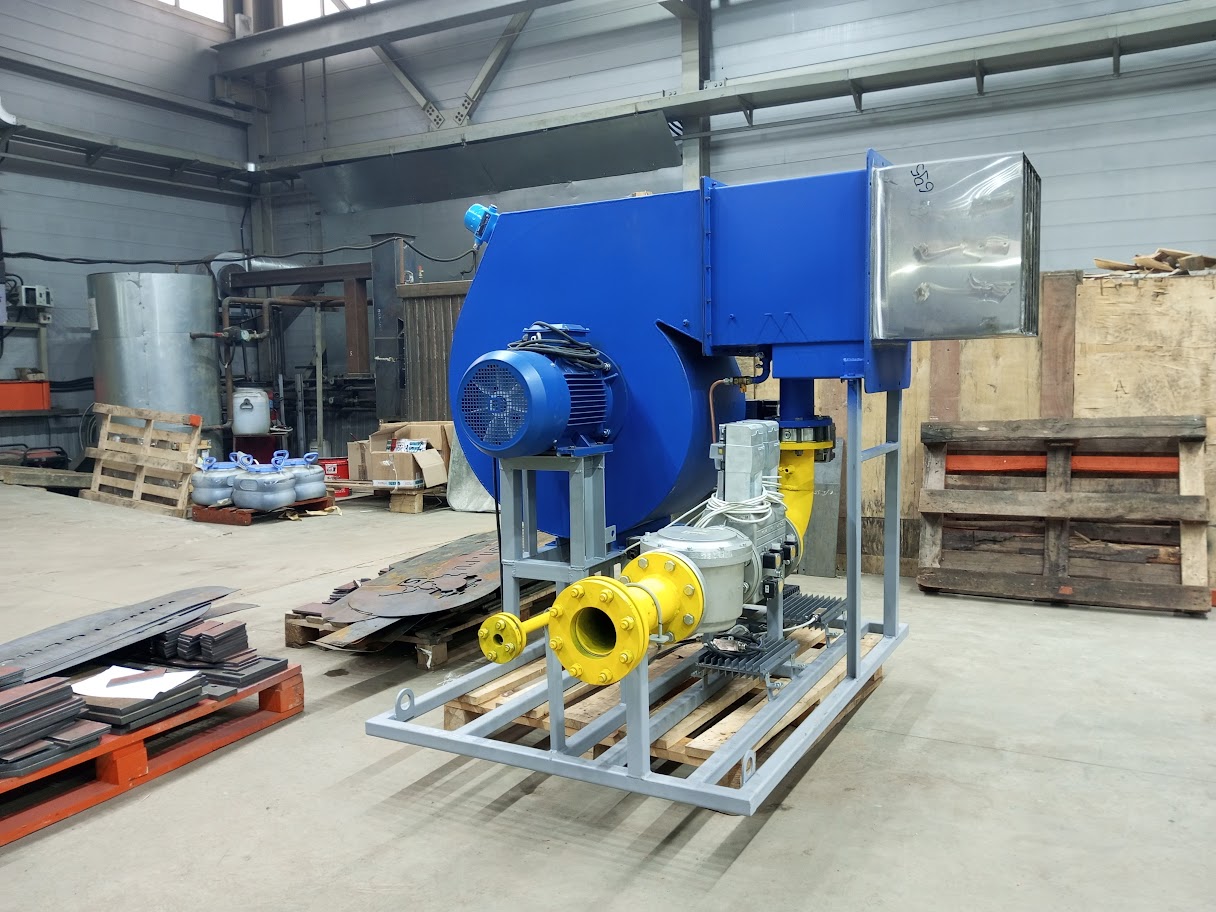

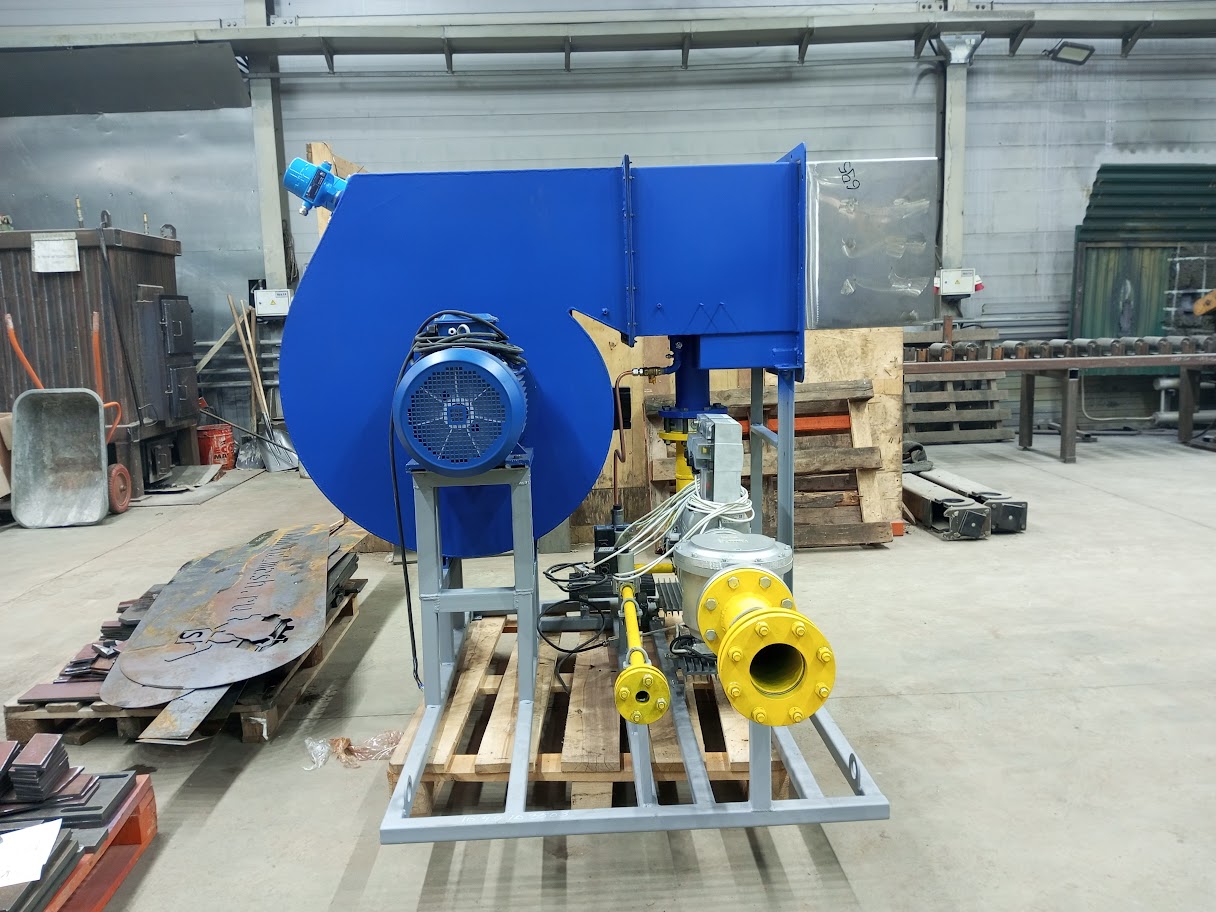

Промышленная блочная горелка КГ-1200

Принцип действия блочной горелки основан на струйном смешении природного газа с воздухом и образовании горючей смеси на фронте стабилизирующих процесс горения пилонов.
Квазикинетический процесс сжигания газа протекает в коротком факеле, обеспечивает высокую устойчивость горения во всем диапазоне регулирования, равномерное температурное поле в топочном пространстве, высокие экологические показатели.
Для корректной и стабильной работы газовой горелки, подаваемый газ должен отвечать требованиям по качеству газа согласно ГОСТ 5542-2014.
Чтобы обеспечить данное требование и стабильную работу горелки, газовую магистраль требуется укомплектовать линией редуцирования.
Линия редуцирования не входит в стандартный комплект поставки газовой горелки. По желанию заказчика компания «Тульские машины» может произвести проектирование линии редуцирования под оборудование заказчика, с подбором и сборкой качественных комплектующих как отечественного, так и зарубежного производства.
ВНИМАНИЕ: для выполнения требования к качеству газа ГОСТ 5542-2014 НЕОБХОДИМО непосредственно перед горелкой установить фильтр тонкой очистки. Завод — изготовитель не несёт ответственности за засорение и выход из строя дорогостоящей арматуры газовой обвязки горелки по причине невыполнения данного требования.

Устройство и принцип действия блочной газовой горелки КГ-1200

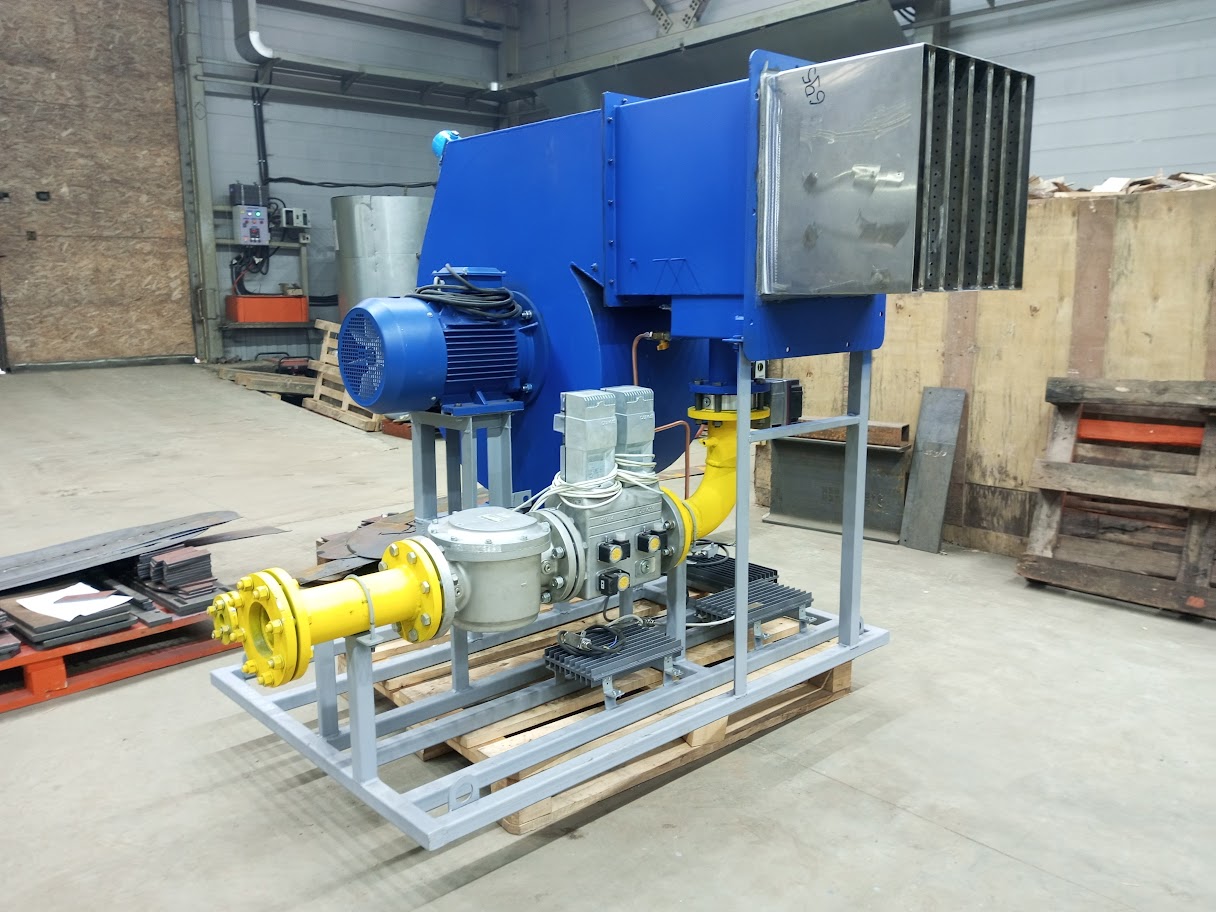

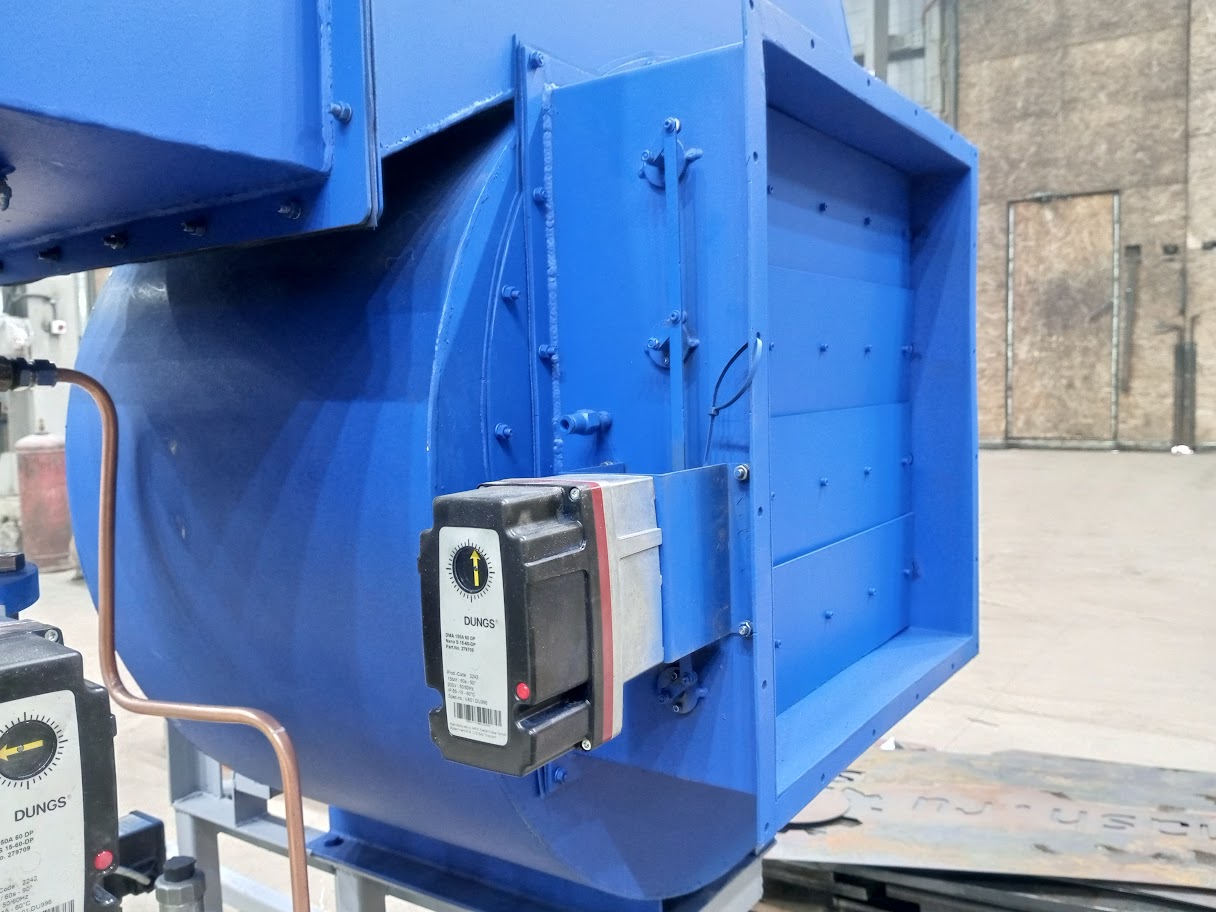

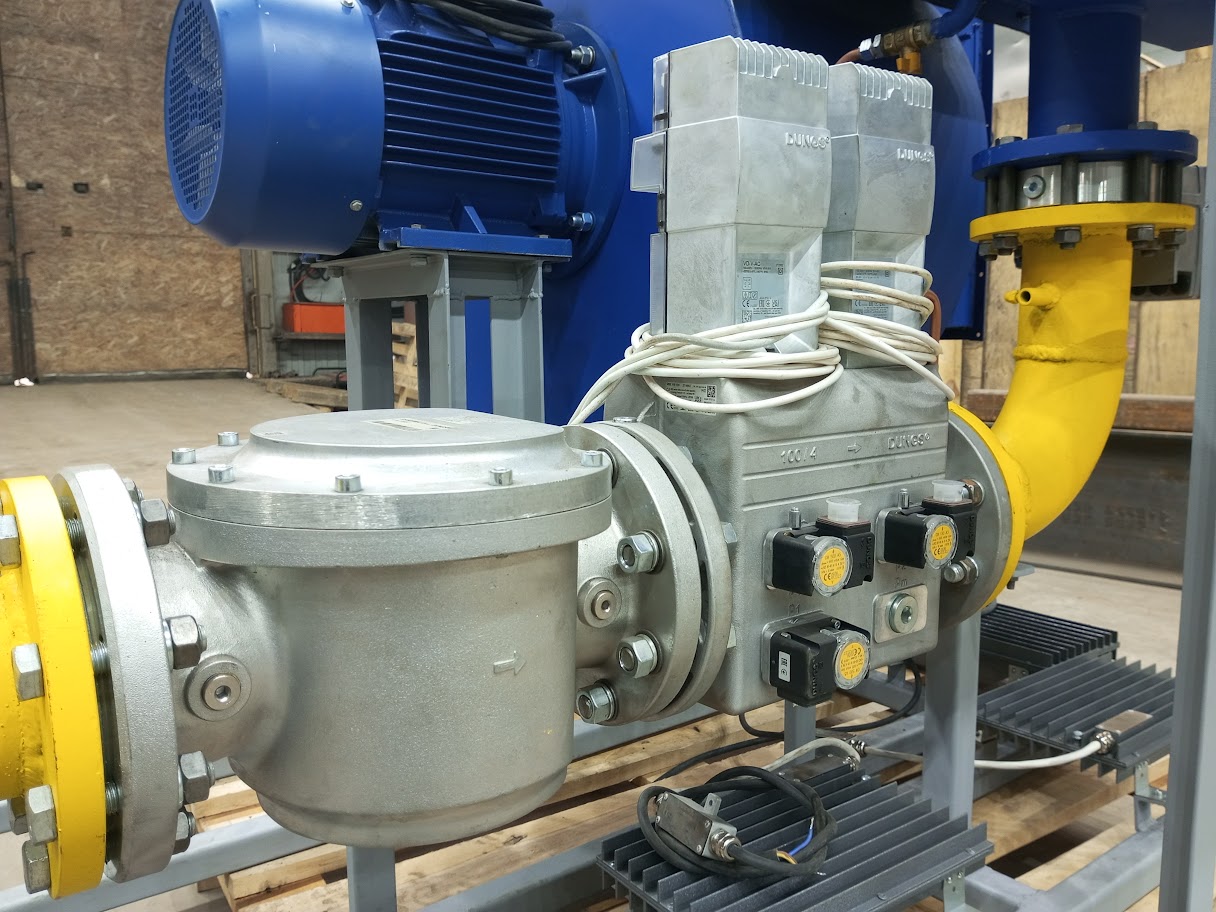

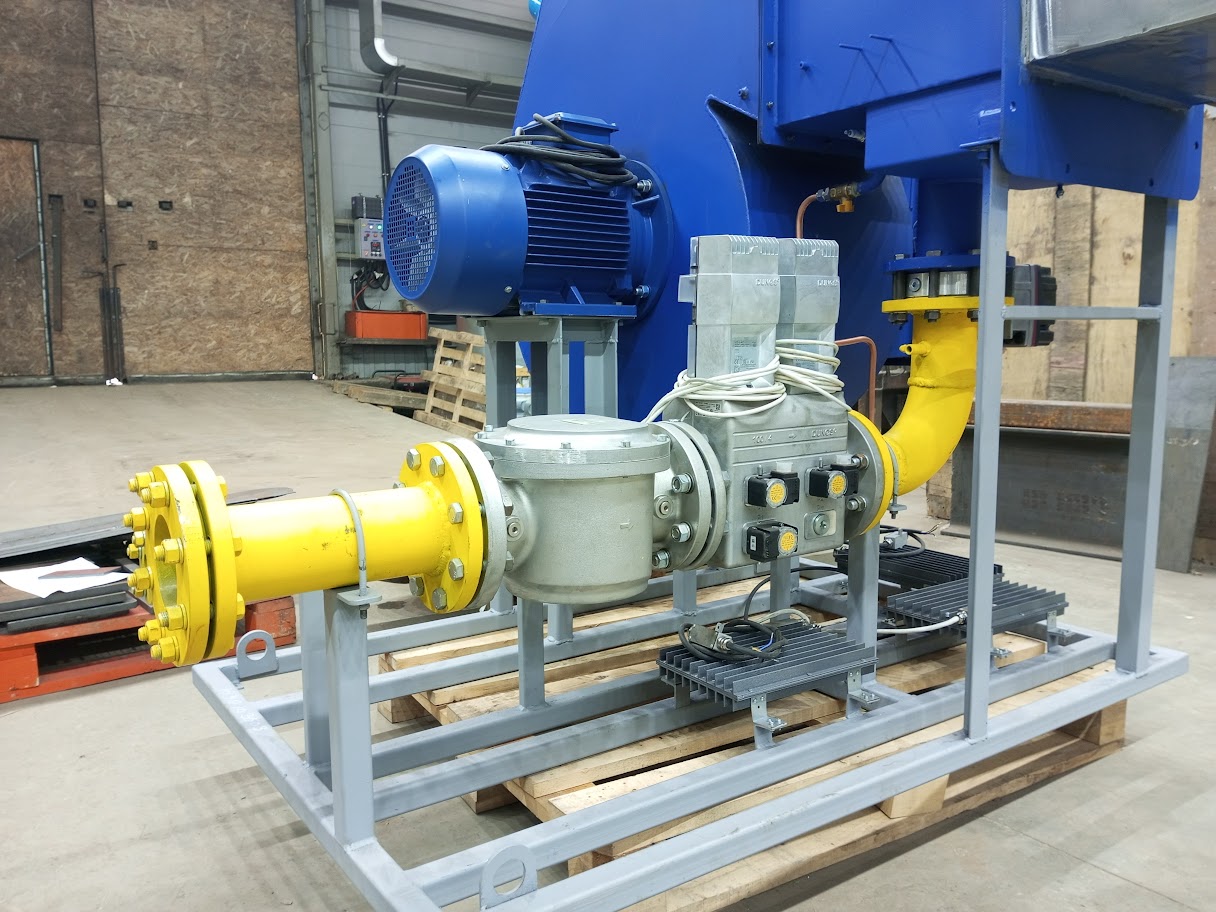

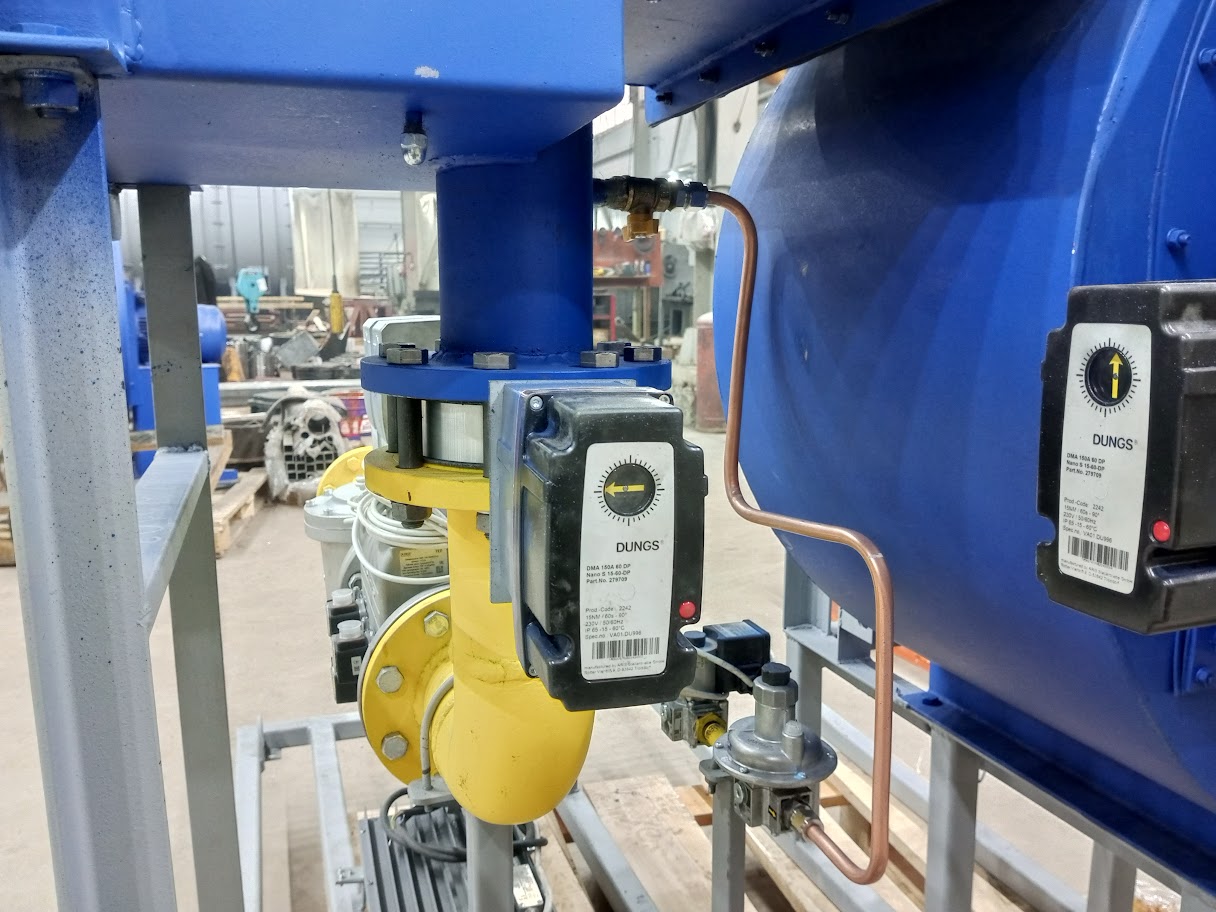

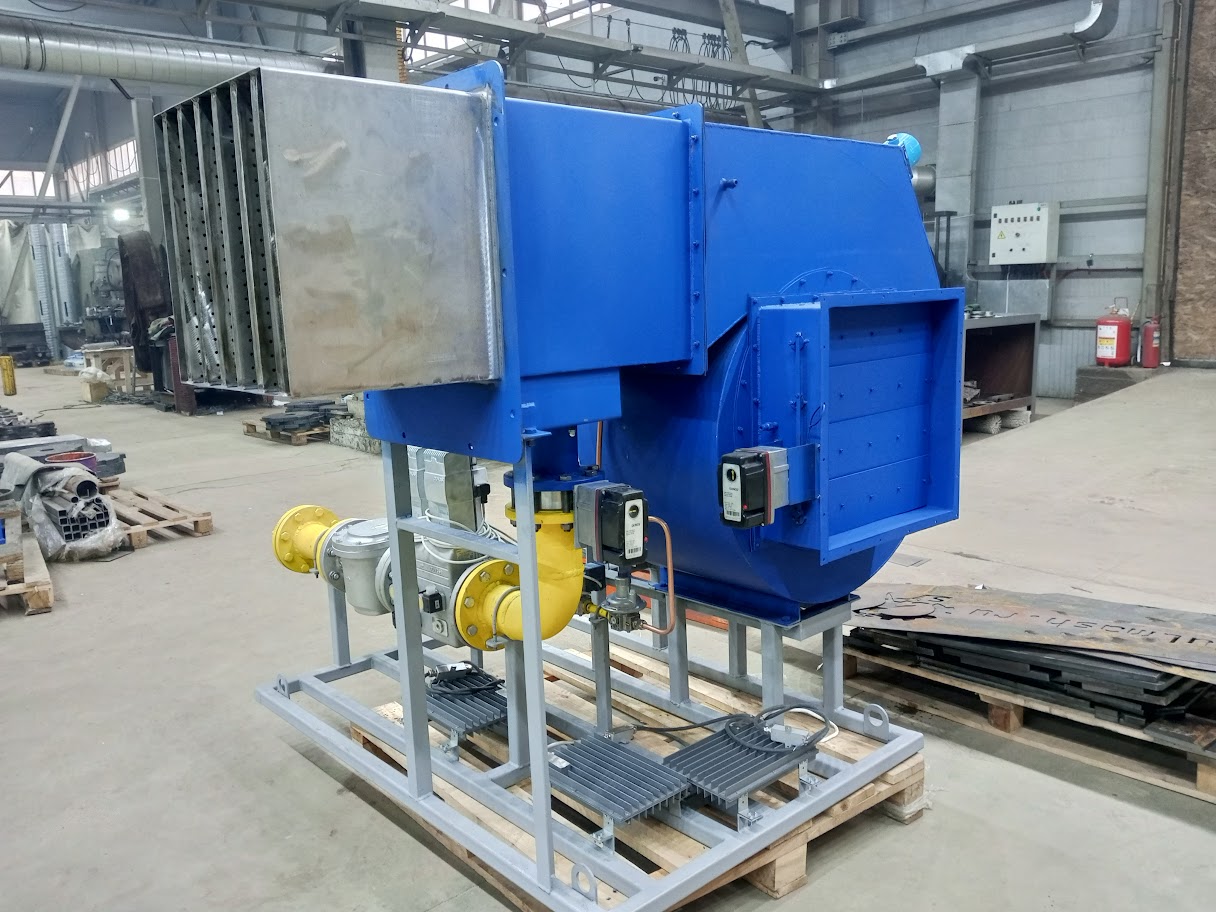

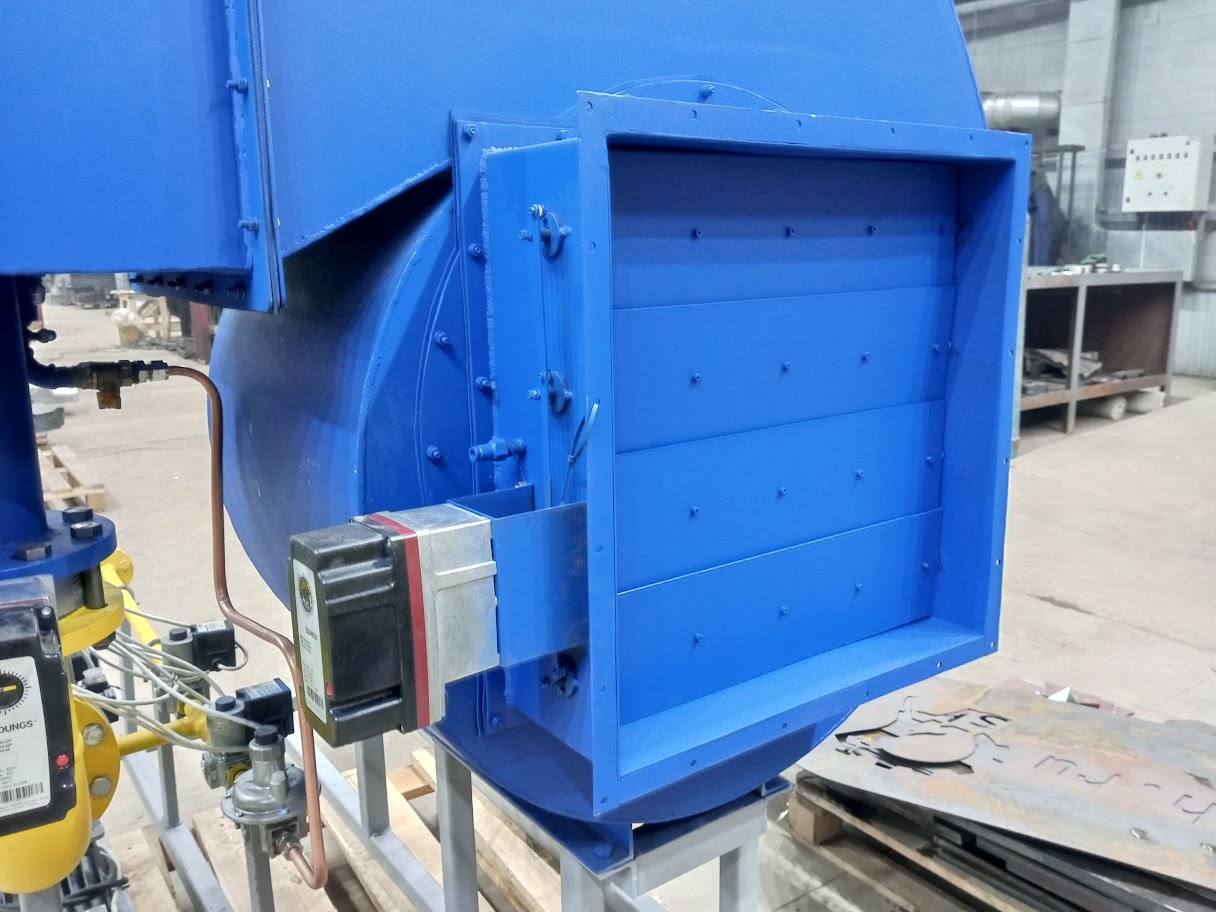

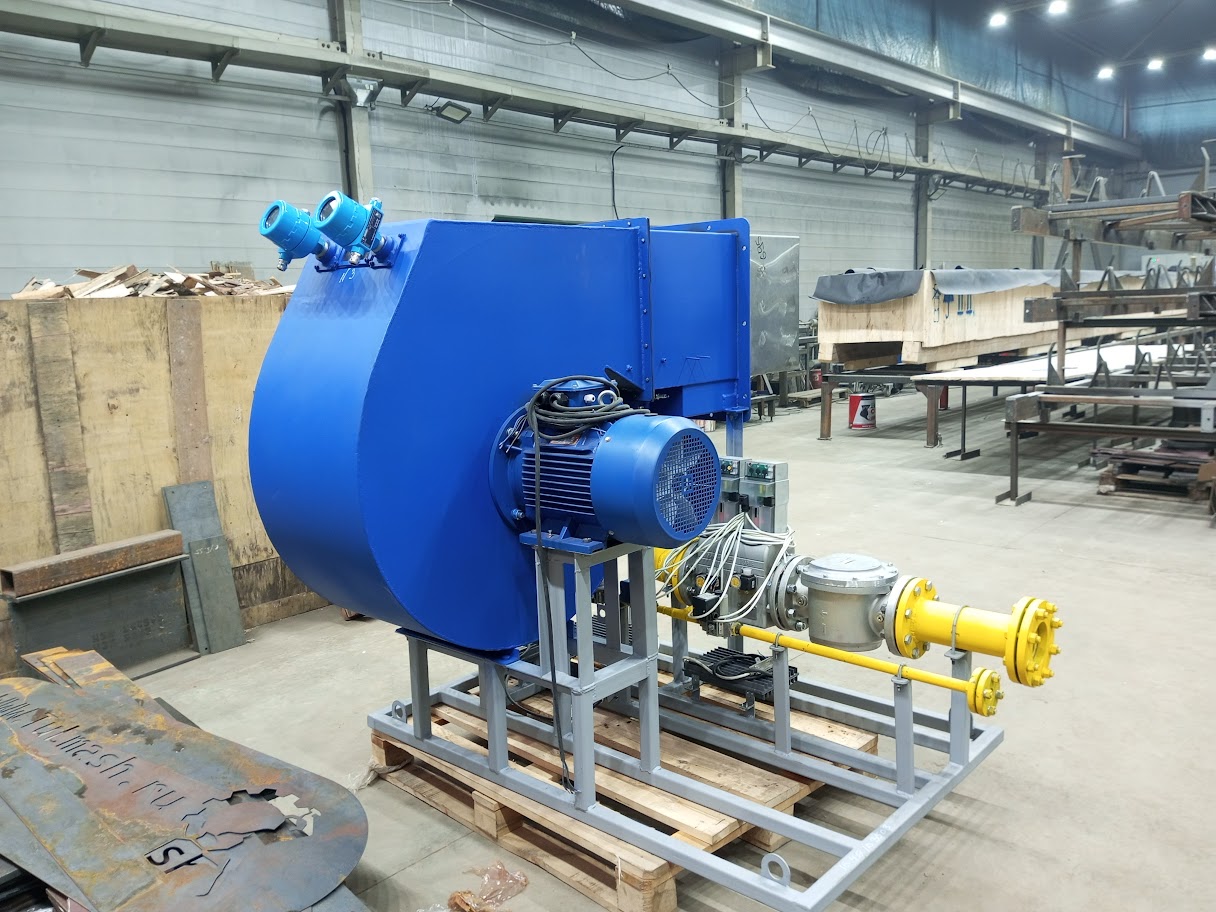

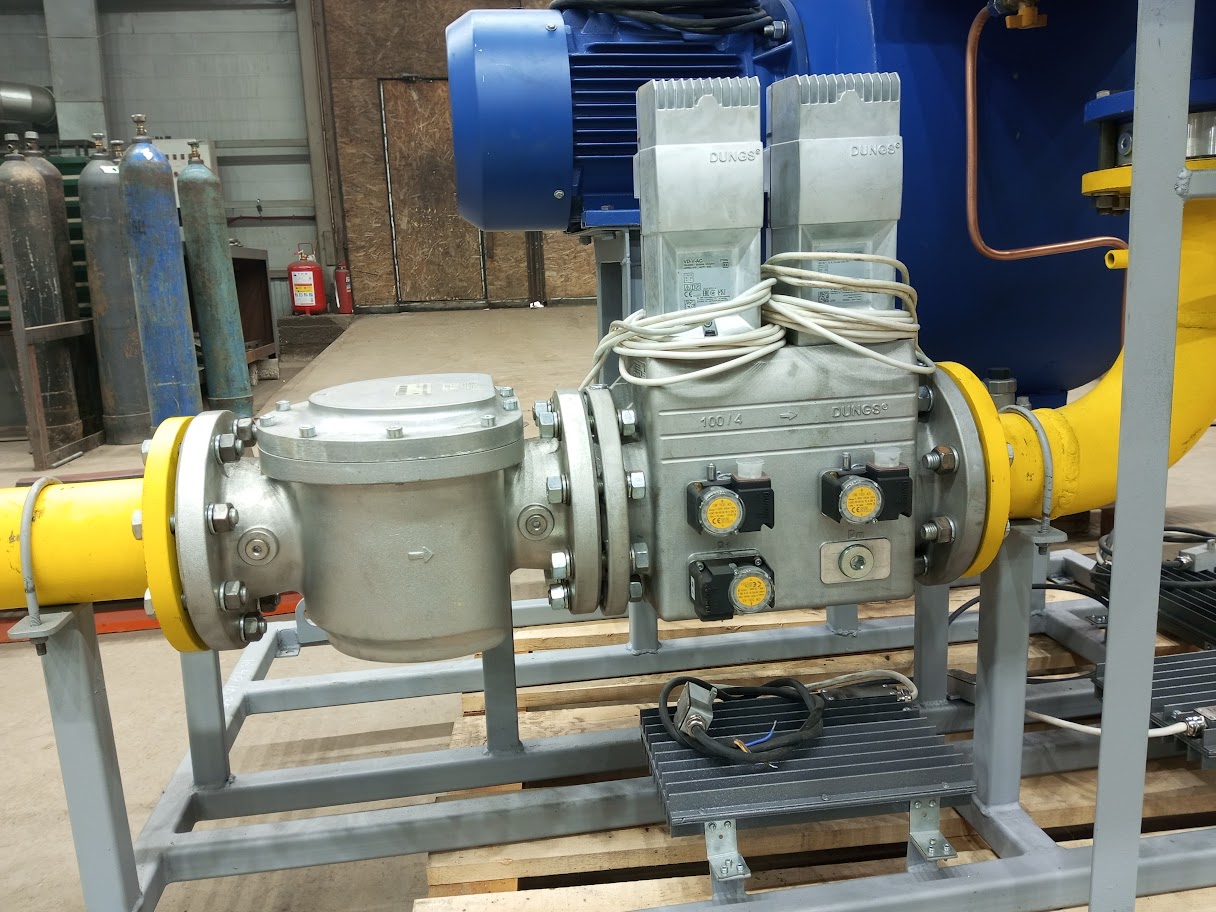

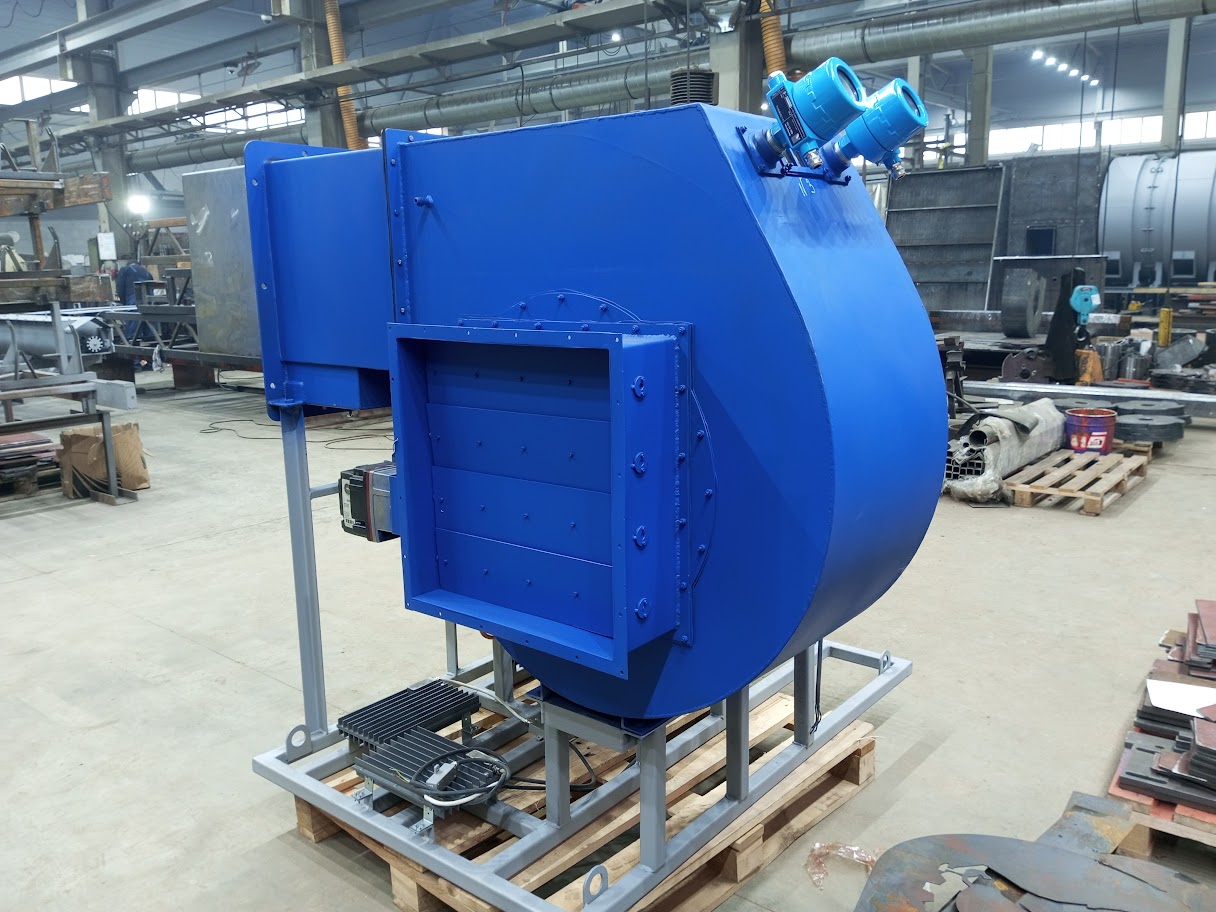

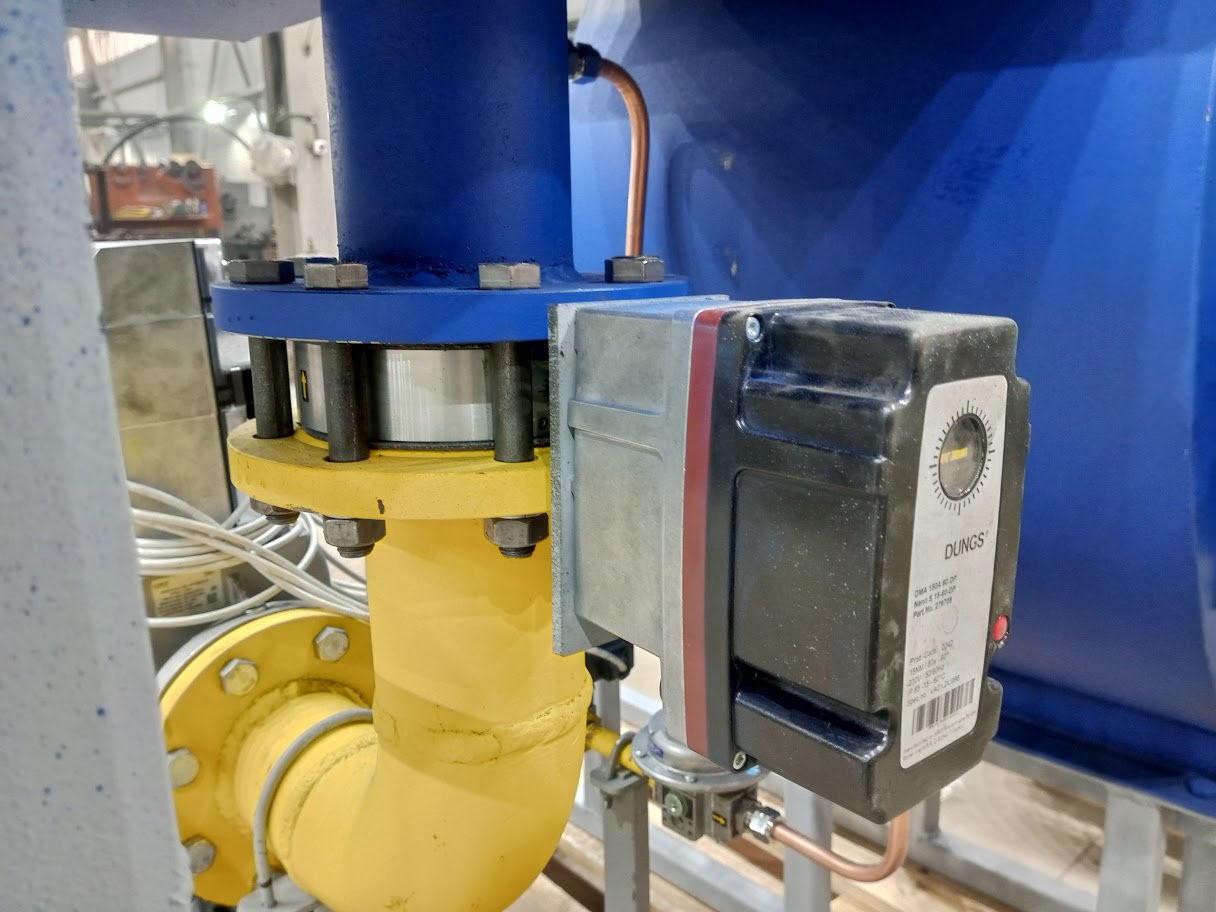

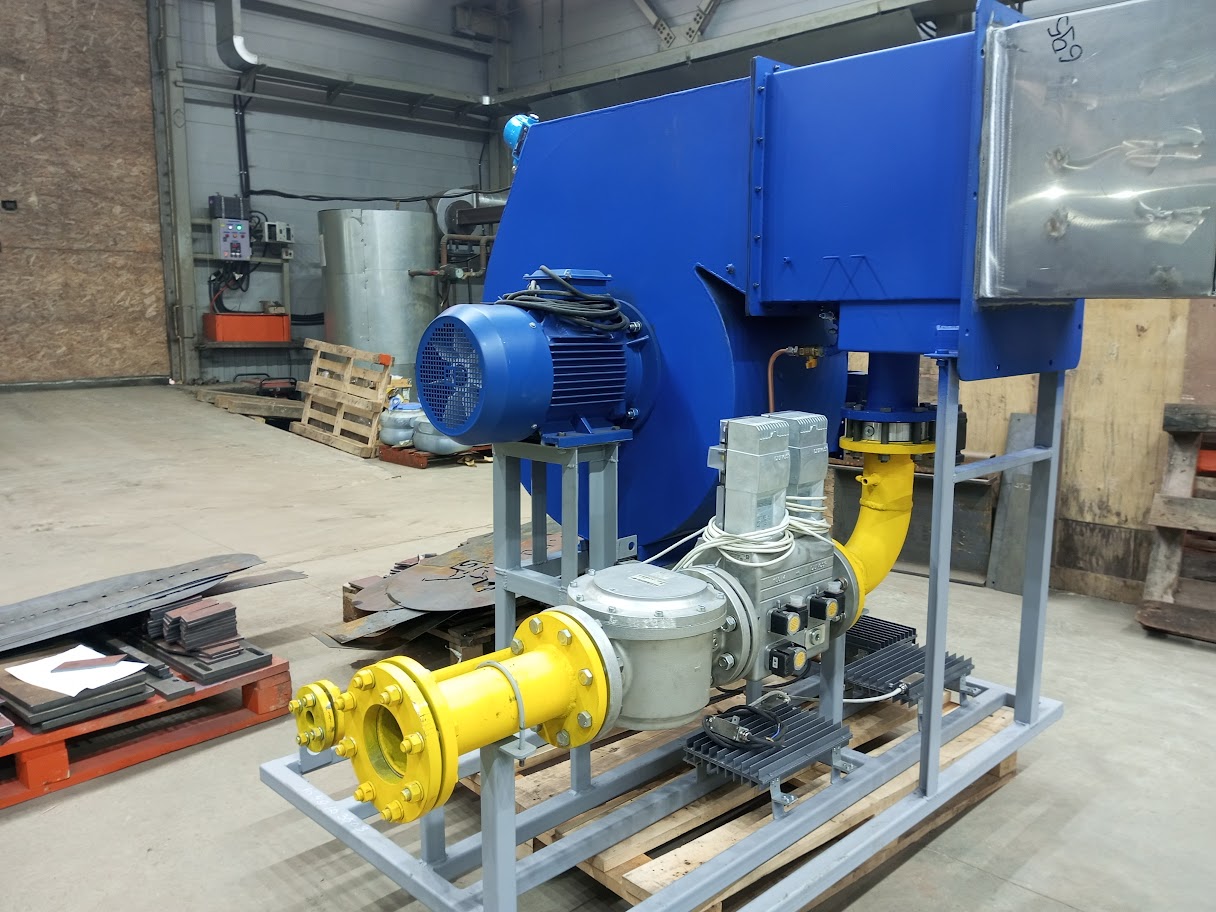

Горелка блочная состоит из горелки 1, дутьевого вентилятора 2, воздушной заслонки с приводом 3, газовой обвязки. В состав газовой обвязки входят фильтр 4, газовый мультиблок 5, газовая регулирующая заслонка 6, датчики давления газа 5.1, 5.2, 6.1, 6.2, клапан контроля герметичности 7, датчика контроля герметичности 8, клапан запальной горелки 9, стабилизатор давления газа запальной горелки, ручной кран расхода газа на запальник 10.

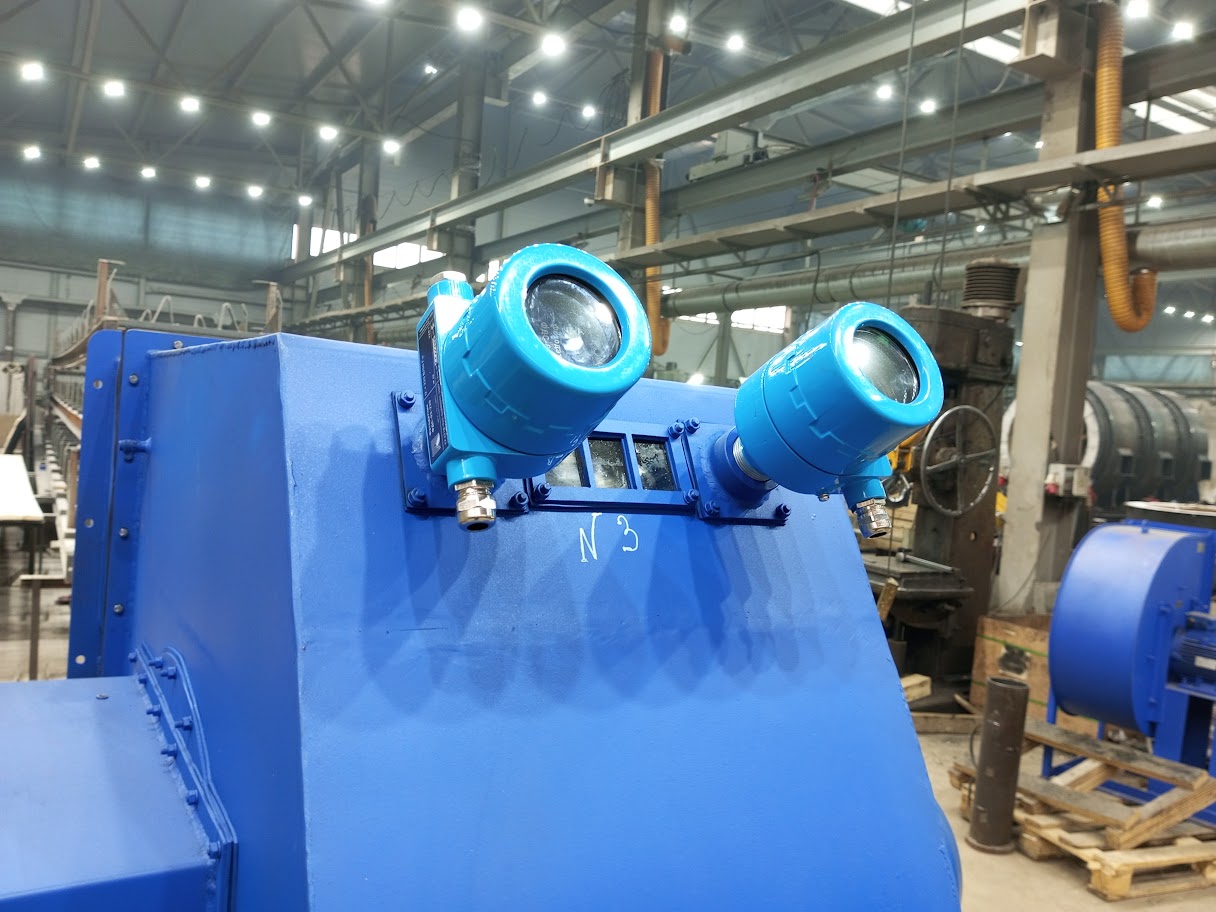

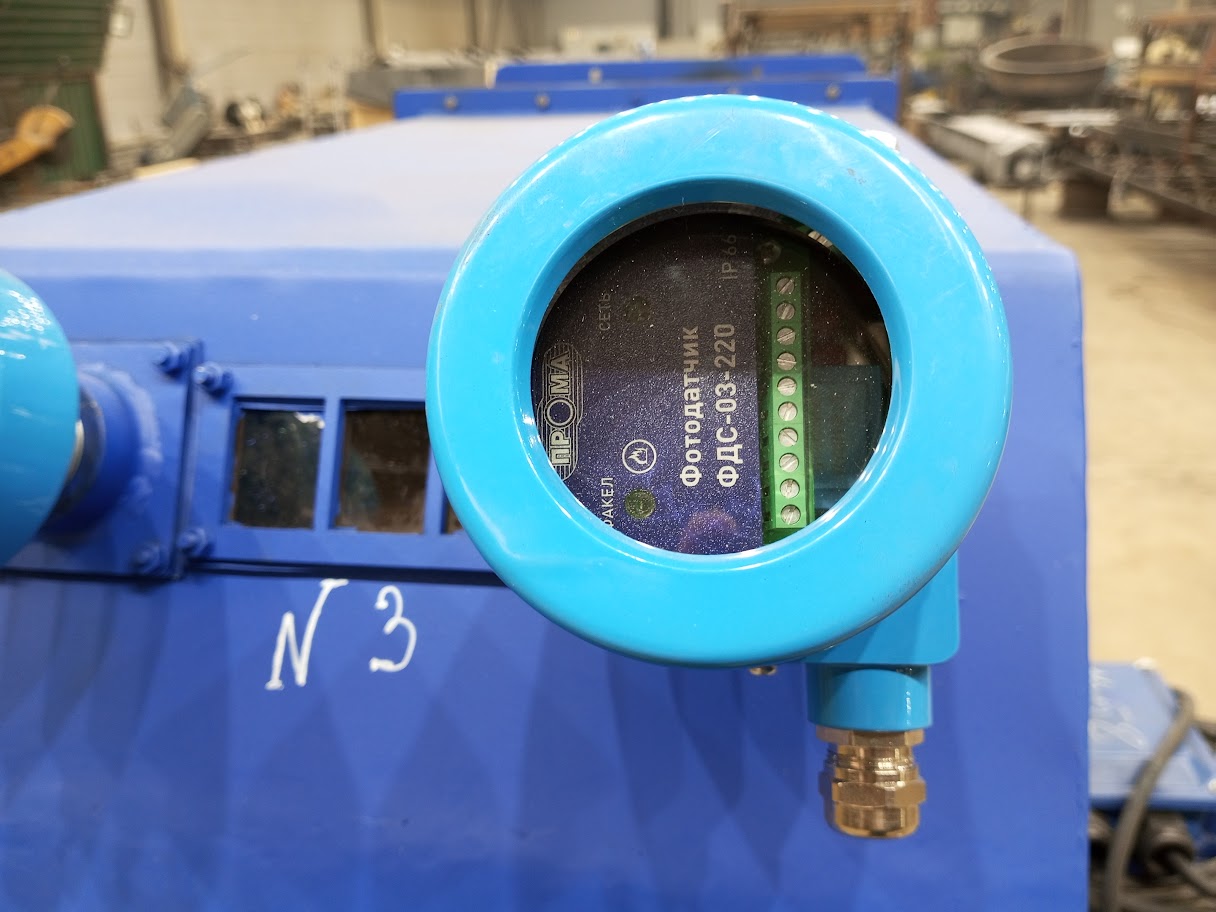

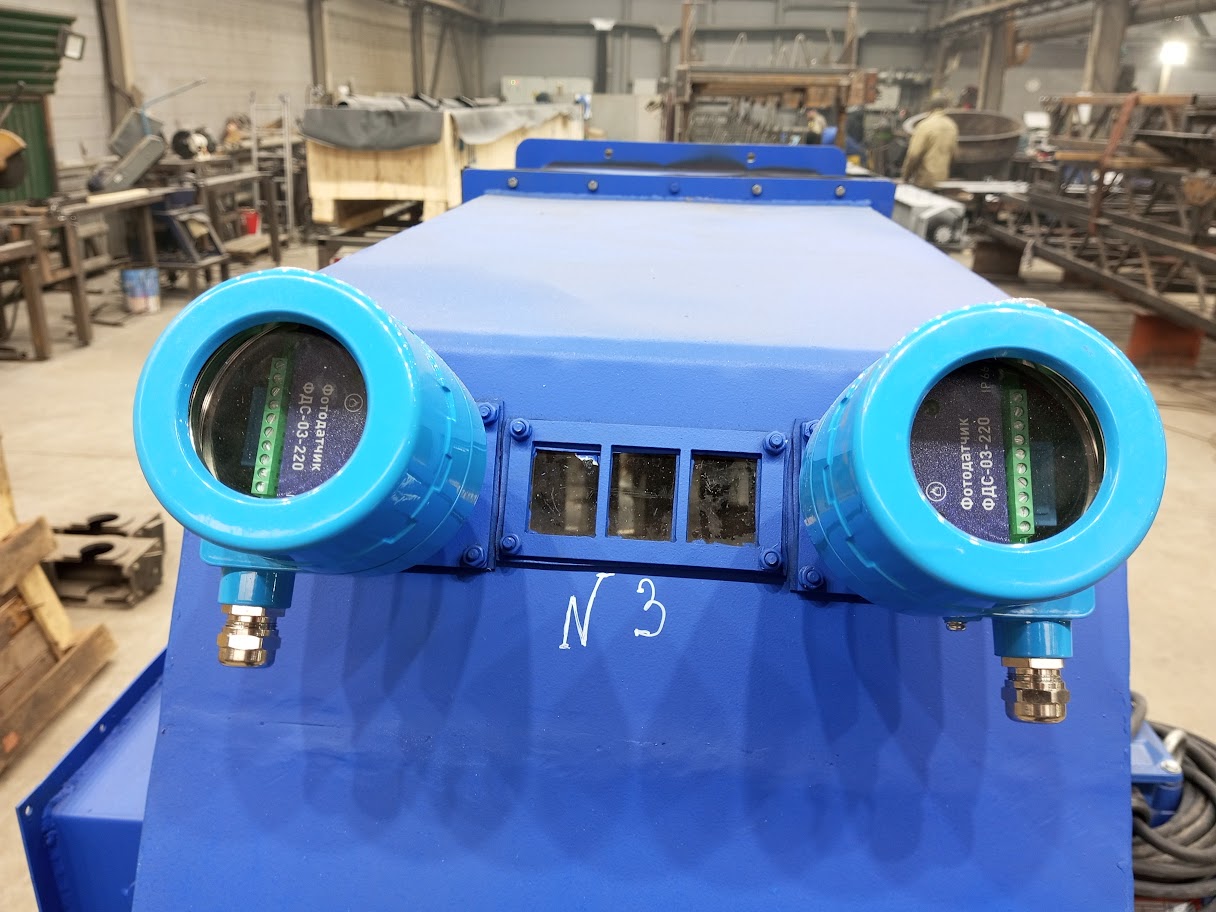

На корпусе горелки размещены: запальная горелка 12 со свечой зажигания 13, трансформатор зажигания 14, фотодатчики 15, ниппели отбора давления газа 18 и воздуха 19. На вентиляторе установлены: датчик давления воздуха на горение 16, для визуального контроля наличия пламени гляделка 17.

Зажигание горелки производится запальной горелкой 12, которая воспламеняется свечой зажигания 13 от трансформатора 14.

Газ через газовую арматуру поступает в газовый коллектор горелки, где происходит его распределение по пилонам. Воздух, нагнетаемый горелочным вентилятором 2, поступает в межпилонное пространство. На горелке предусмотрены ниппели для отбора импульсов давления газа и воздуха перед горелкой.

Ниппель отбора давления воздуха 19 и расположенный на нижней стенке газового коллектора ниппель отбора давления газа 18 дают возможность производить измерения настроечных параметров в процессе наладки и эксплуатации горелки.

Розжиг горелки, плавное управление мощностью по заданной программе, контроль установленных параметров осуществляется автоматически.

При запуске горелки кнопкой «ПУСК» по алгоритму блока управления происходит программный розжиг:

• включается вентилятор, обеспечивая продувку камеры горения и дымового канала теплового агрегата;
• проверяется значение установленных контролируемых параметров;
• регулятор расхода газа и регулятор расхода воздуха устанавливаются в соответствующие положения, обеспечивающие режимные расходы газа и воздуха через горелку при розжиге;
• подается высокое напряжение на свечу зажигания;
• открывается отсечной клапан запальной горелки;
• происходит розжиг и фиксация фотодатчиком наличия пламени в запальной горелке.
• открывается отсечной клапан, обеспечивая подачу газа на горелку;
• происходит розжиг и фиксация фотодатчиком наличия пламени в горелке.

После окончания режима розжига блок управления переходит в рабочий режим и отрабатывает установленный алгоритм изменения тепловой мощности горелки.

Компания «Тульские машины» изготавливает газовые горелки с разной длиной головки горелки в зависимости от технического задания заказчика и оборудования куда будет устанавливаться горелка, толщина футеровки и т.д: -155мм, -250 мм, -380мм, -510мм.
