Печи косвенного нагрева

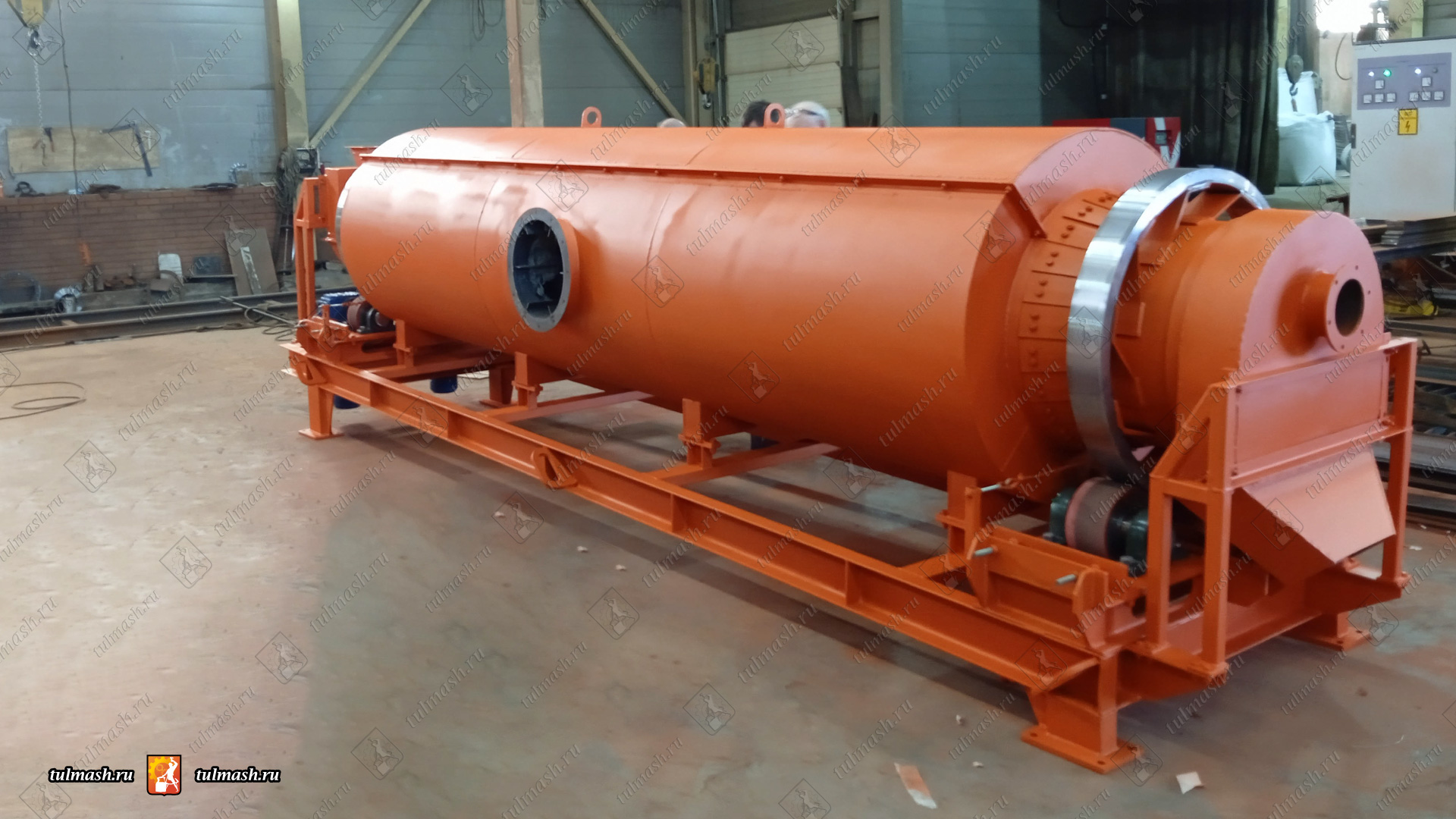

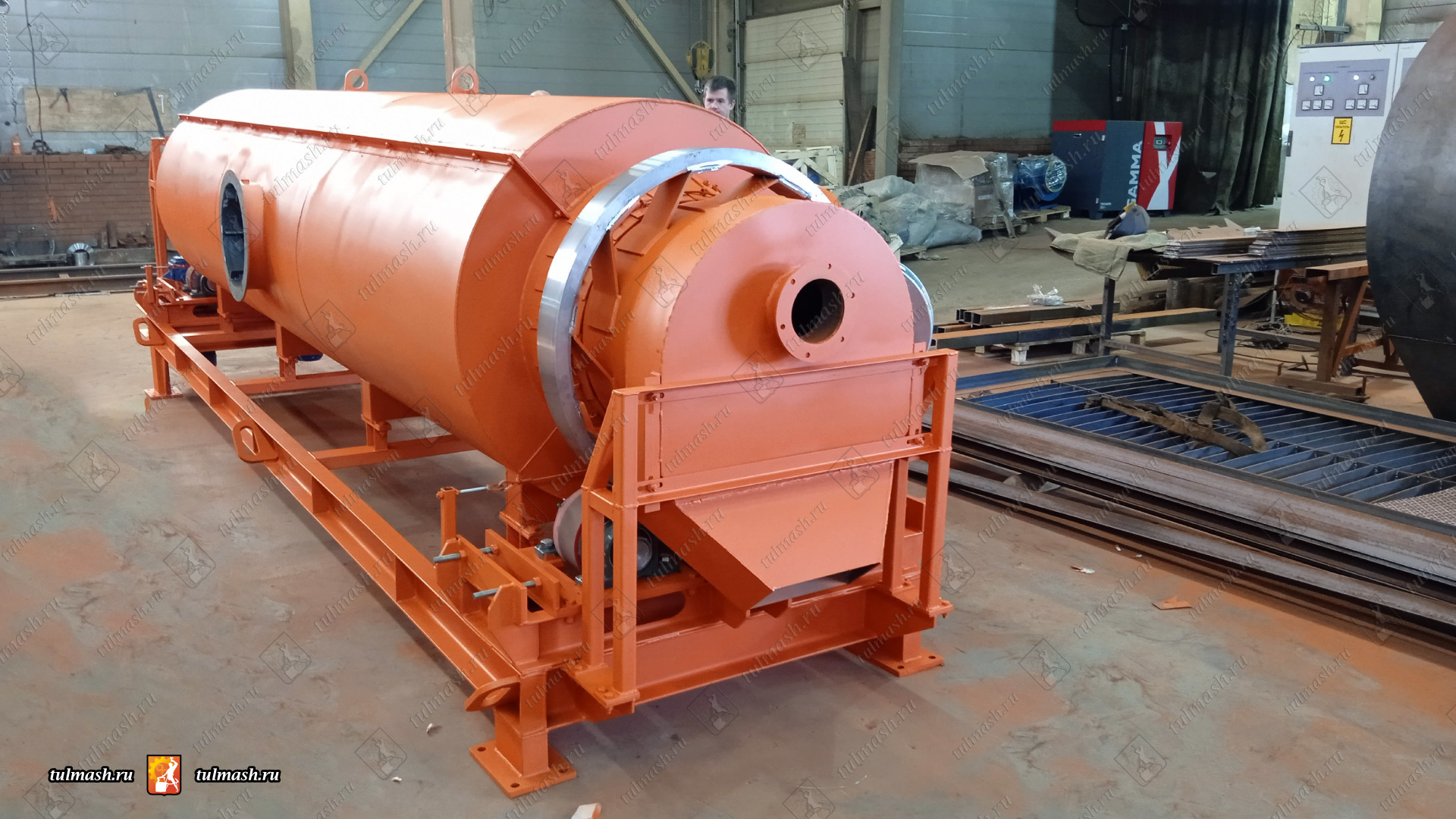

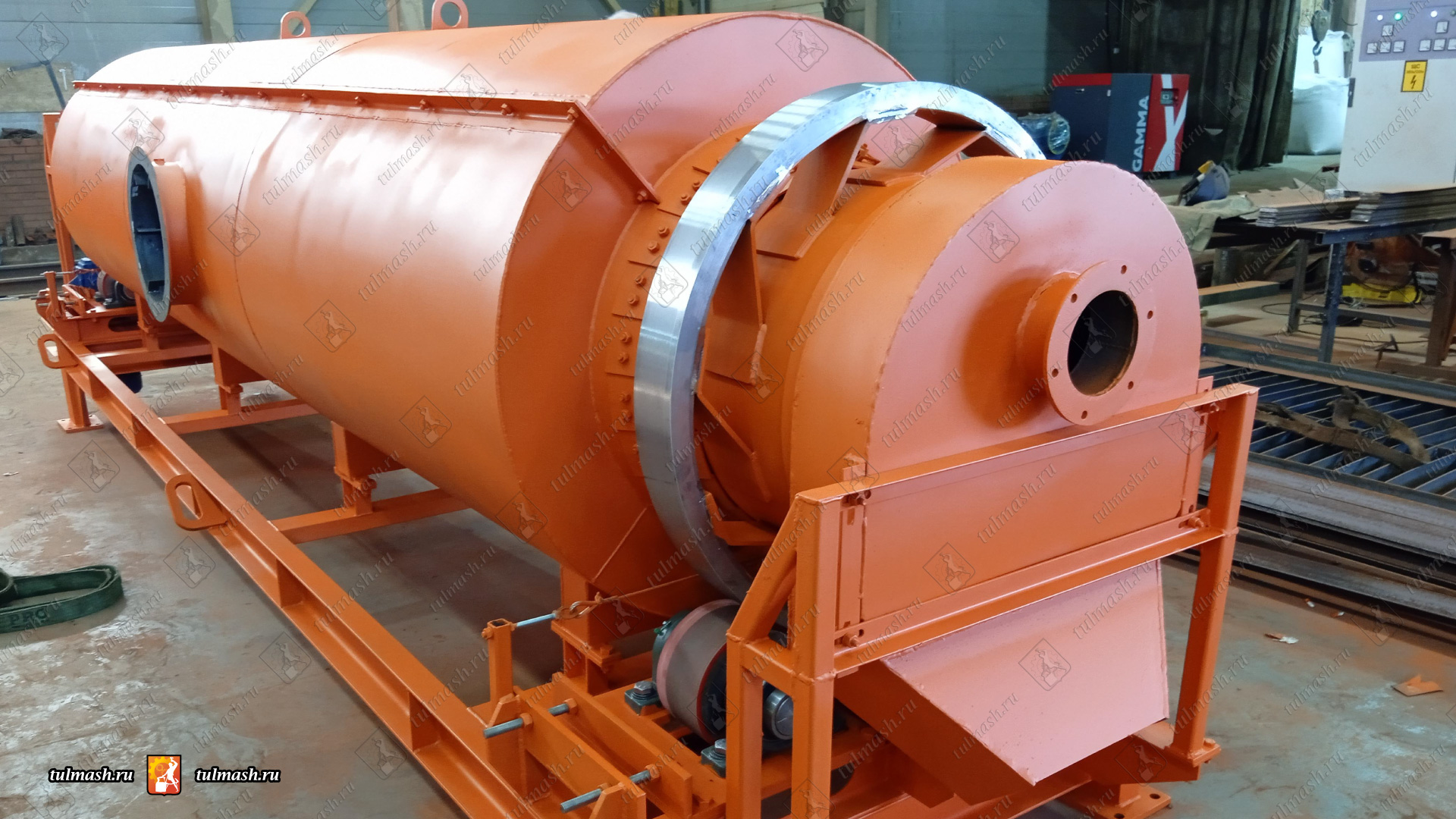

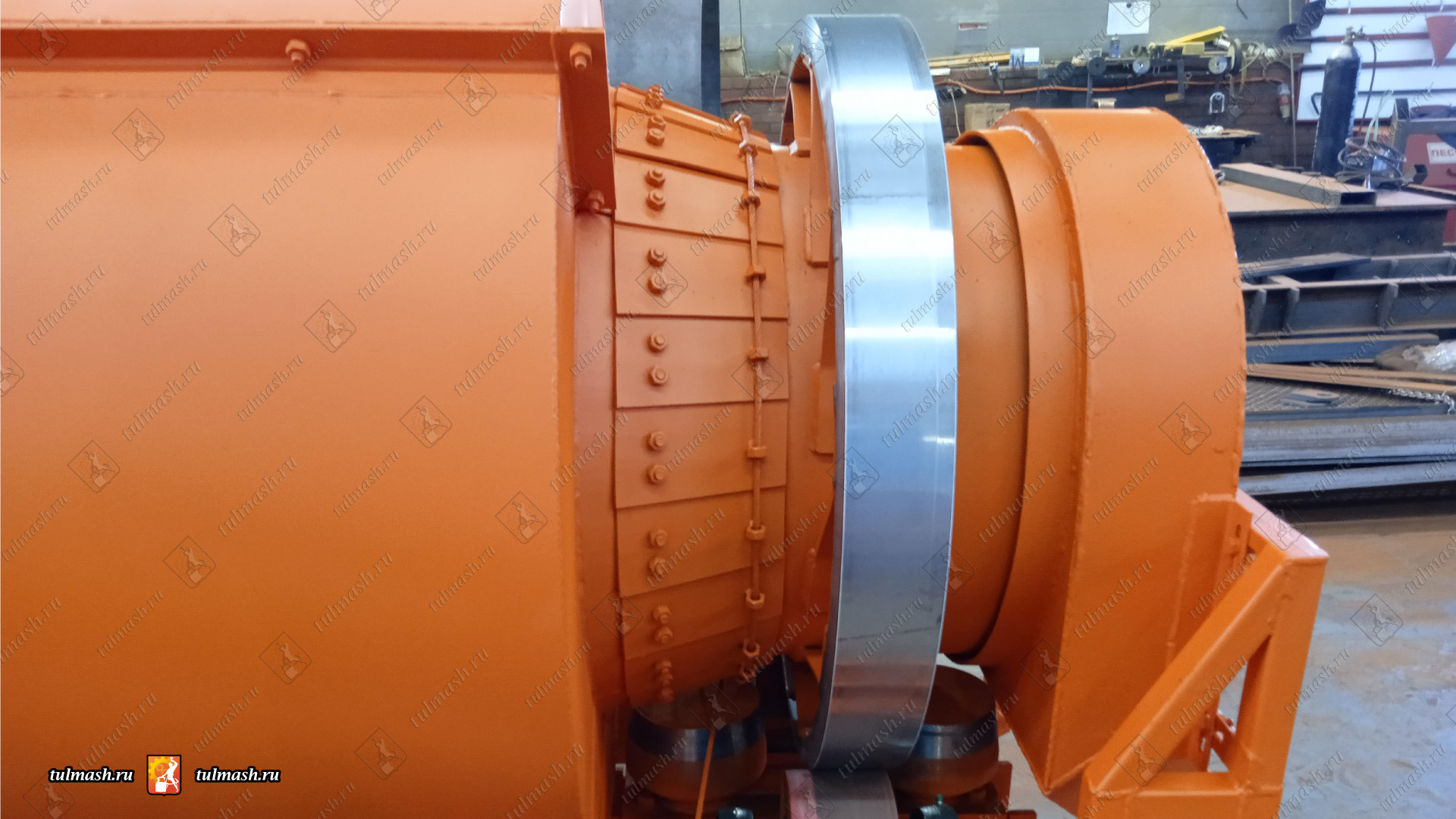

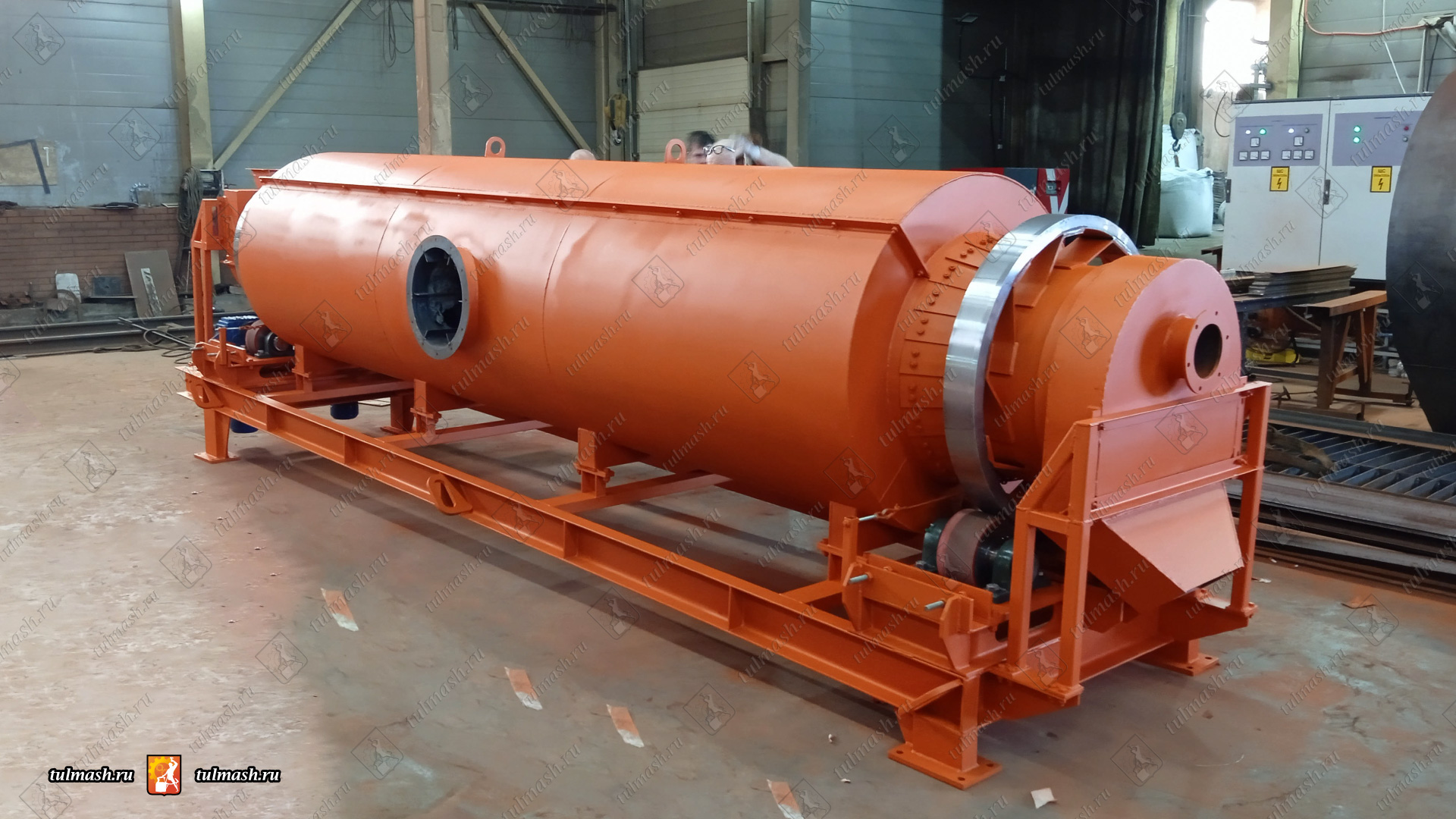

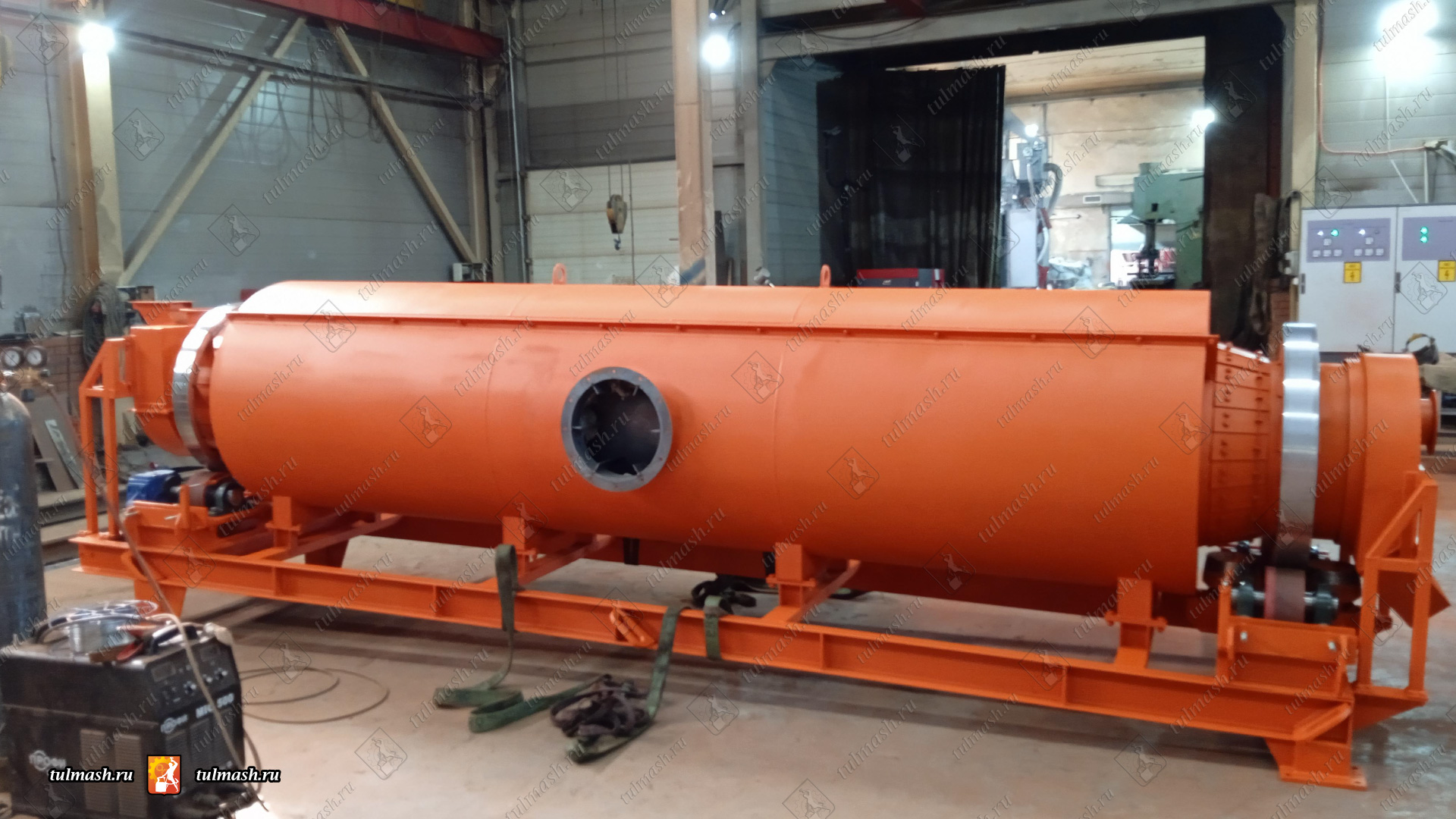

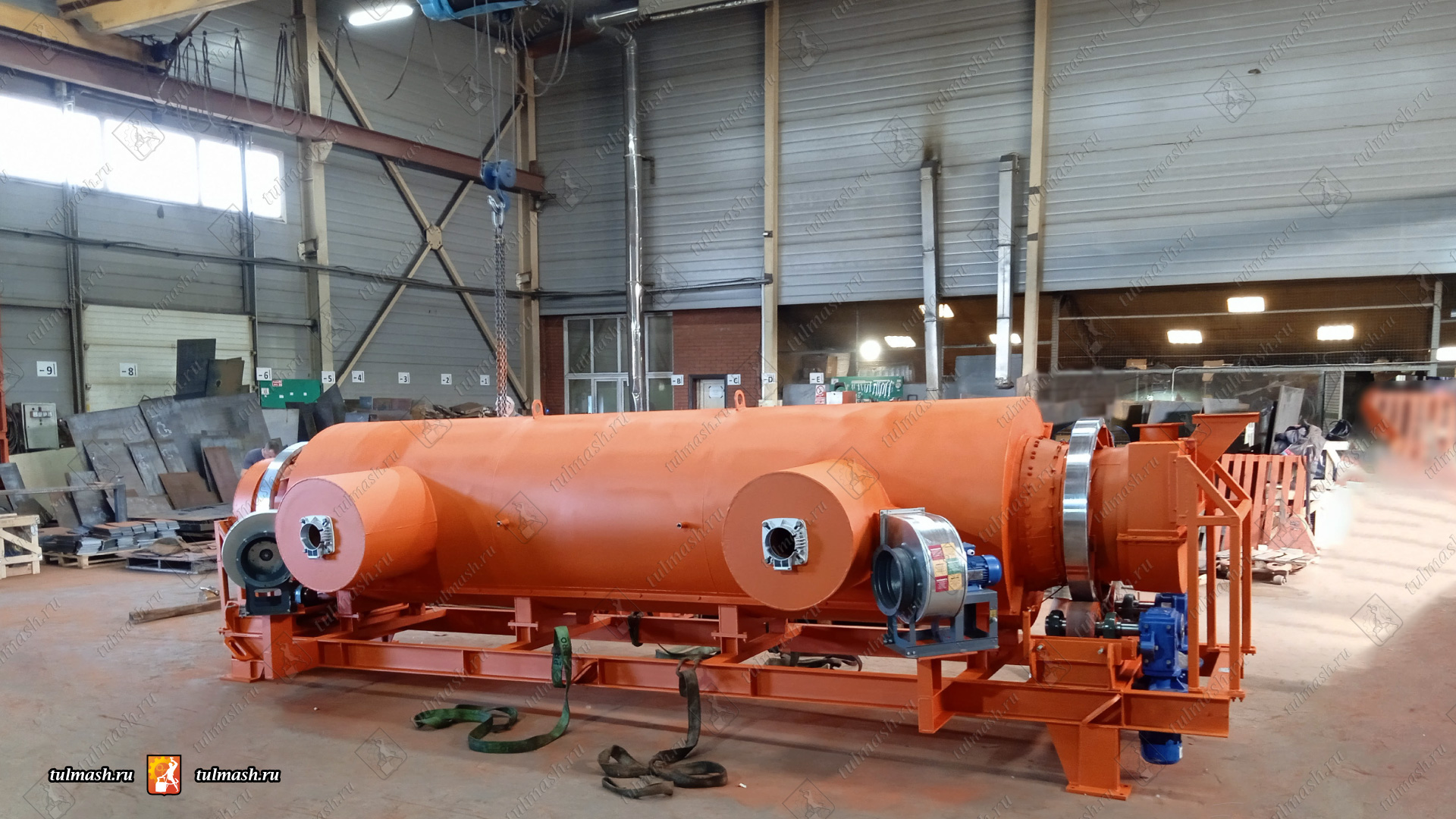

Печь-сушилка ПСК 630/5100
(по ссылке — подробная техническая и конструкторская документация печи).
Вращающаяся печь косвенного нагрева для сушки или обжига материала. Сгоревший газ в этой печи-это чистый продукт (пригоден для открытого выброса), поэтому данный теплоноситель разумно использовать для других нужд предприятия, например отопления. Также возможно использование в паре с аэробильной мельницей.
Технические характеристики |
||
| Параметры | Значения | |
| Производительность печи-сушилки, кг/ч | до 2000 | |
| Температурный диапазон нагревания, °С | 100 ÷ 900 | |
| Расчетное время нахождения материала, мин (угол наклона 1°) | 60 ÷ 20 | |
| Интервал регулировки угла наклона печи, град. | 0 ÷ 5 | |
| Частота вращения печи (при использовании частотного преобразователя), об/мин | 12 (8 ÷ 16) | |
| Газовое нагревательное устройство | СФН-80-1 | |
| Электродвигатель: | — | |
| тип | 4А112МВ6У3 | |
| мощность, кВт | 4,0 | |
| частота вращения, об/мин | 1000 | |
| напряжение агрегата, В | 380 | |
| Редуктор | Ч-160-65-51-У3 | |
| Масса, кг | 4900 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
Печь косвенного нагрева ПСК 920-5М
(по ссылке — подробная техническая и конструкторская документация печи).
Печь ПСК 920-5М — агрегат, предназначенный для сушки или обжига сыпучего материала без контакта материала с теплоносителем. Данная печь может применяться для тепловой обработки различного сырья.
Технические характеристики печи косвенного нагрева ПСК 920-5М |
||
| Параметры | Значения | |
| Диаметр барабана, мм | 920 | |
| Длина барабана, мм | 5057 | |
| Угол наклона печи, % | 3 | |
| Производительность по песку, т/ч | До 5 | |
| Способ сушки | Косвенный | |
| Тип привода | фрикционный | |
| мощность, кВт | 2х2.2 | |
Узнать условия получения индивидуальной скидки и узнать цены можно по телефону 8-800-700-46-86.
Применение сушильных печей косвенного нагрева
Система нагревания в печи косвенного нагрева располагается не внутри, а снаружи кожуха, благодаря чему сырьё, подлежащее обработке, не контактирует с газами напрямую. Это актуально для материалов, требующих тщательного контроля за температурным режимом и бережного отношения. Вращающиеся печи косвенного нагрева не только прекрасно высушивают материал, но и могут подогреть его до нужной температуры для последующих технологических процессов температуры.
Сушильные барабаны с косвенным нагревом применяются в следующих промышленностях:
- пищевая;
- химическая;
- нефтехимическая;
- фармацевтическая;
- металлургия;
- горное обогащение;
- переработка и производство минерального сырья.
Ещё одним преимуществом печей непрямого нагрева является минимальное количество выходящих из агрегата газов, требующих очистки от пыли. Благодаря этому сильно пылящие мелкодисперсные продукты могут также высушиваться при помощи печи косвенного нагрева.
В зависимости от требований вашего производства завод «Тульские Машины» сможет изготовить печи из кислотостойкой жаропрочной стали.
Устройство и работа печей косвенного нагрева
Печь косвенного нагрева — это барабанная сушилка. Барабан
на подшипниковых опорах установлен на раме в статичном кожухе. Горячий сушильный агент нагревает с внешней стороны барабан. Это позволяет передавать тепло высушиваемому материалу без непосредственного контакта с газами. Благодаря теплоизоляции корпуса сушилки энергопотери минимизируются.
Как и во всех барабанных печах, корпус дизельной печи непрямого нагрева устанавливается под наклоном, что позволяет материалу в процессе сушки самостоятельно передвигаться к разгрузочной камере.
Для различных материалов применяются разные режимы работы печи. Также режим работы зависит от климатических условий, влажности и крупности сырья. Работа сушилки может регулироваться за счёт контроля поступающего газа, скорости и температуры его нагревания.
На печь-сушилку устанавливается электропривод, и с его помощью запускается механизм вращения барабана. Привод состоит из электрического двигателя с регулятором частоты оборотов.
Кожух и барабан сушилки, камеры загрузки сырья и разгрузки готового продукта, привод установлены на раме с подрамником, которые скреплены шарнирным узлом и регулируемыми по высоте опорами. Эти опоры позволяют менять угол наклона рамы в пределах 0°…5°.
Завод «Тульские Машины» поможет вам укомлектовать производство надёжными печами косвенного нагрева типа ПСК по доступным ценам. Мы изготавливаем типовое сушильное оборудование, а также создаём машины по индивидуальным заказам.
