Промышленная блочная горелка КГ-120

Принцип действия блочной горелки основан на струйном смешении природного газа с воздухом и образовании горючей смеси на фронте стабилизирующих процесс горения пилонов.
Квазикинетический процесс сжигания газа протекает в коротком факеле, обеспечивает высокую устойчивость горения во всем диапазоне регулирования, равномерное температурное поле в топочном пространстве, высокие экологические показатели.
Чтобы обеспечить данное требование и стабильную работу горелки, газовую магистраль требуется укомплектовать линией редуцирования.
Линия редуцирования не входит в стандартный комплект поставки газовой горелки. По желанию заказчика компания «Тульские машины» может произвести проектирование линии редуцирования под оборудование заказчика, с подбором и сборкой качественных комплектующих как отечественного, так и зарубежного производства.
ВНИМАНИЕ: для выполнения требования к качеству газа ГОСТ 5542-2014 НЕОБХОДИМО непосредственно перед горелкой установить фильтр тонкой очистки. Завод — изготовитель не несёт ответственности за засорение и выход из строя дорогостоящей арматуры газовой обвязки горелки по причине невыполнения данного требования.

Устройство и принцип действия блочной газовой горелки КГ-120

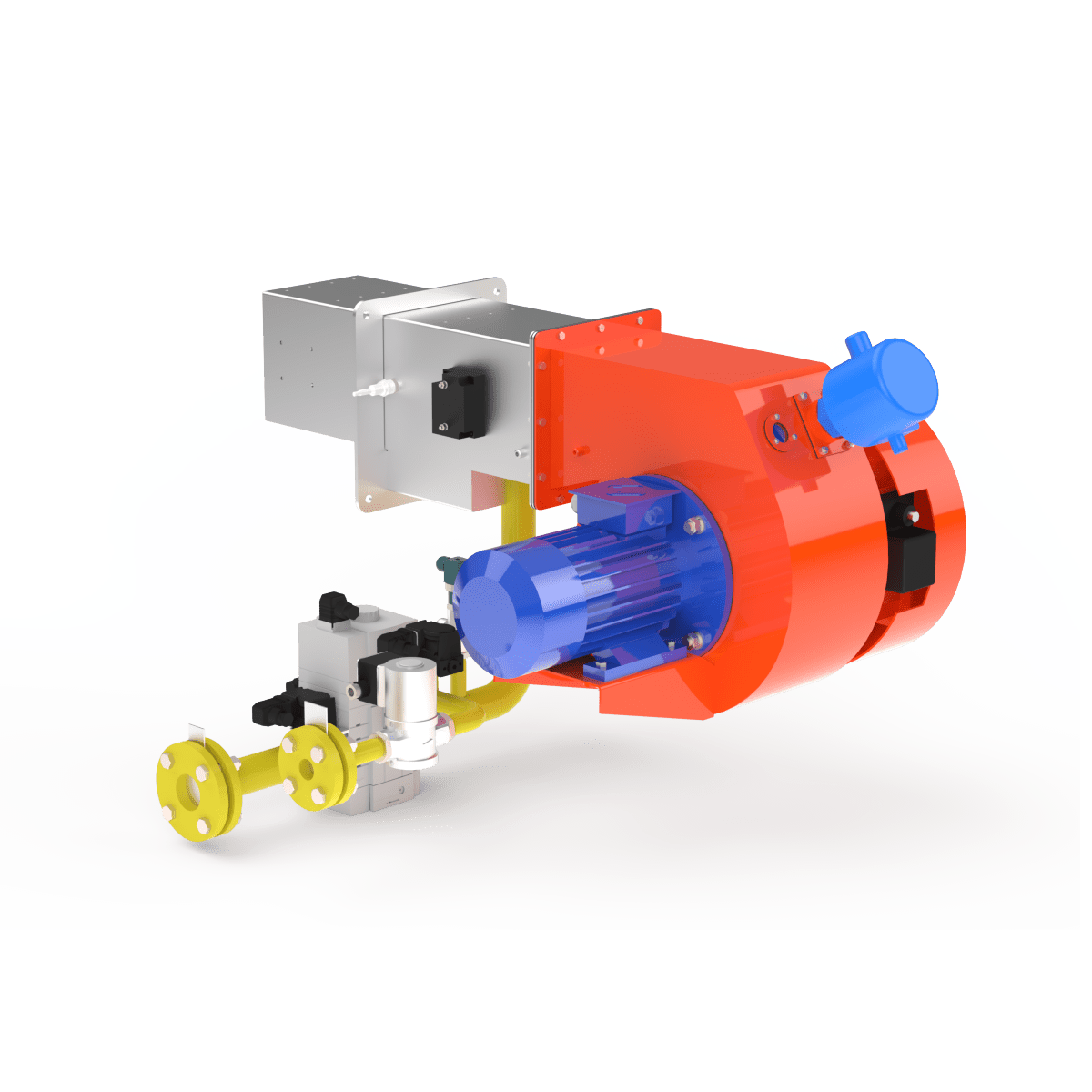

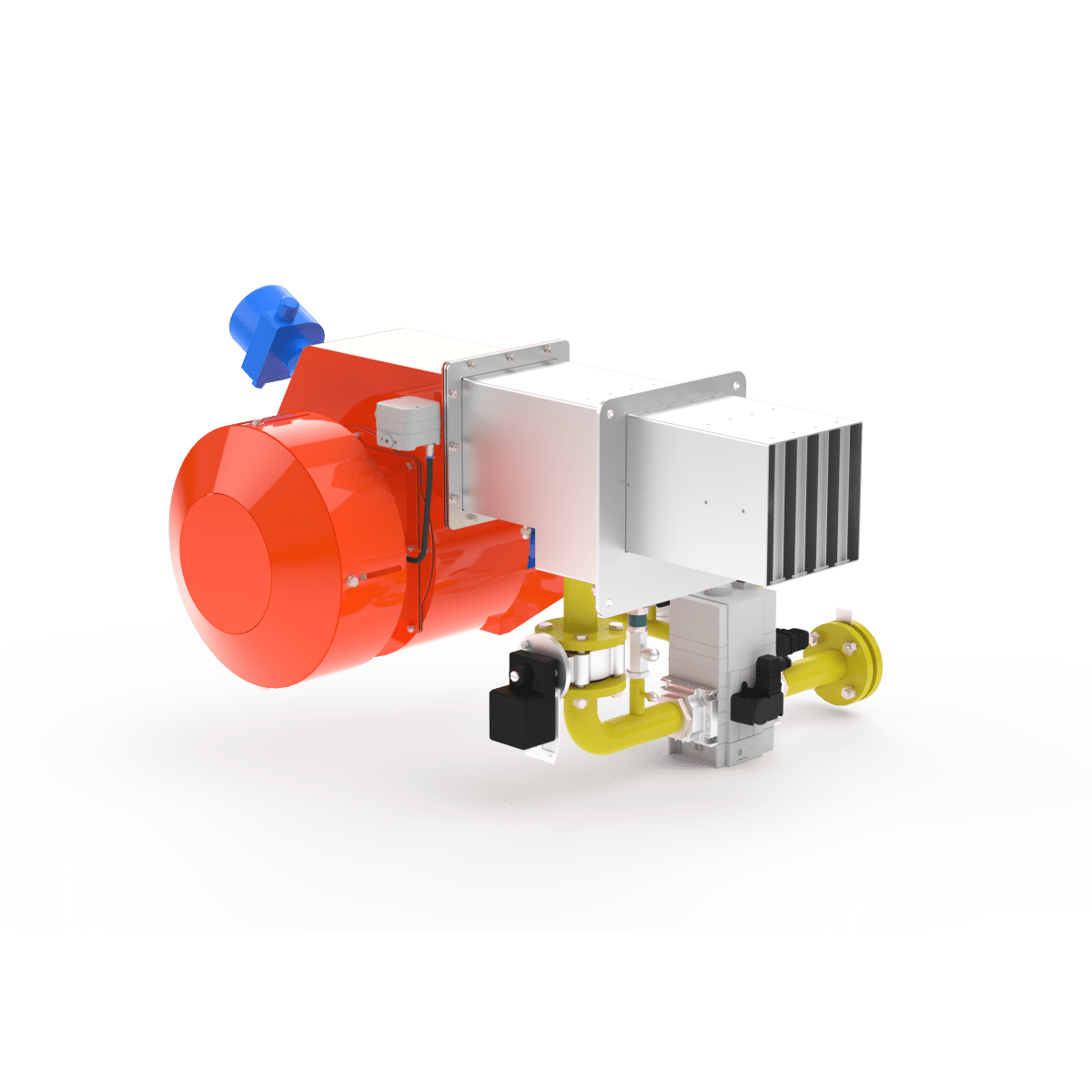

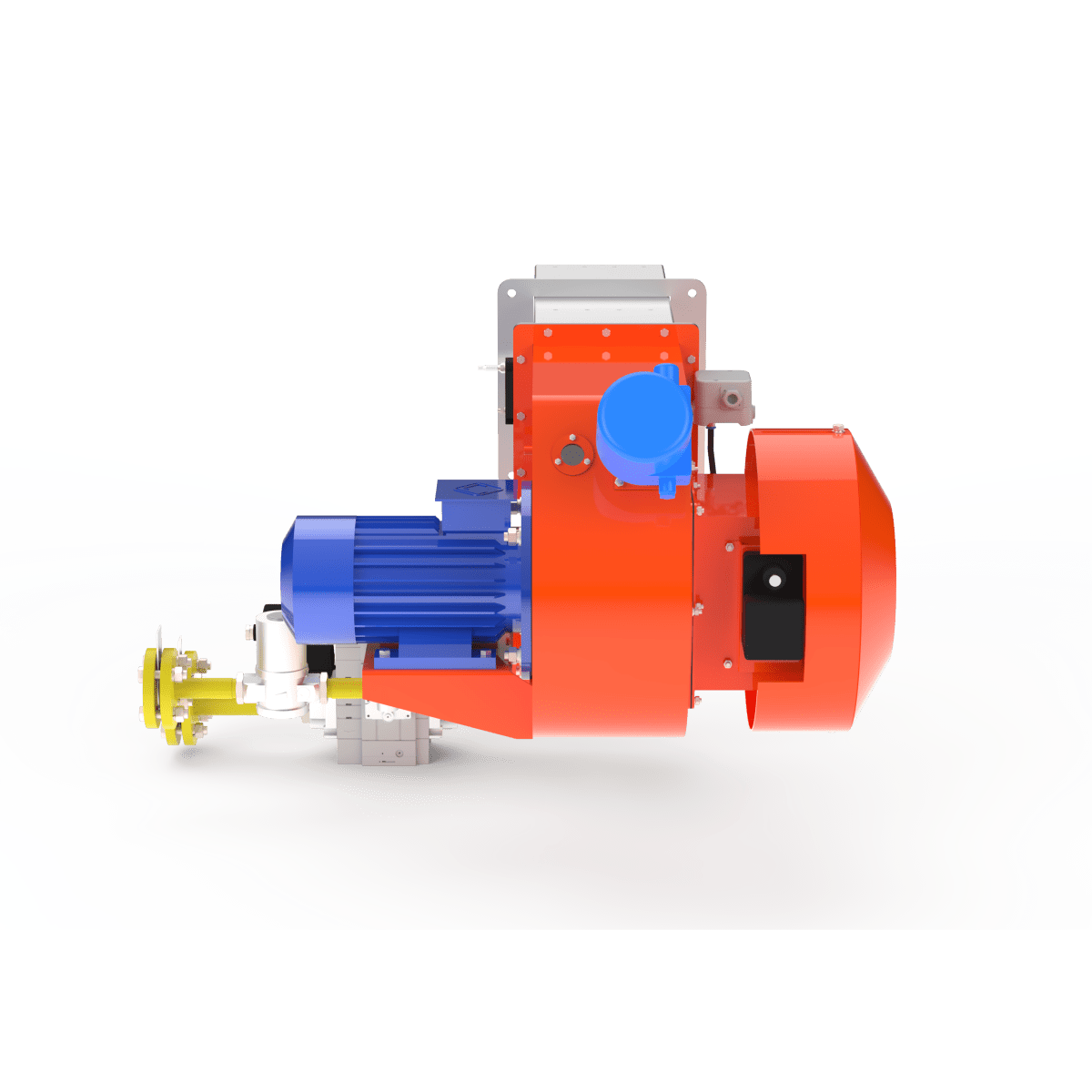

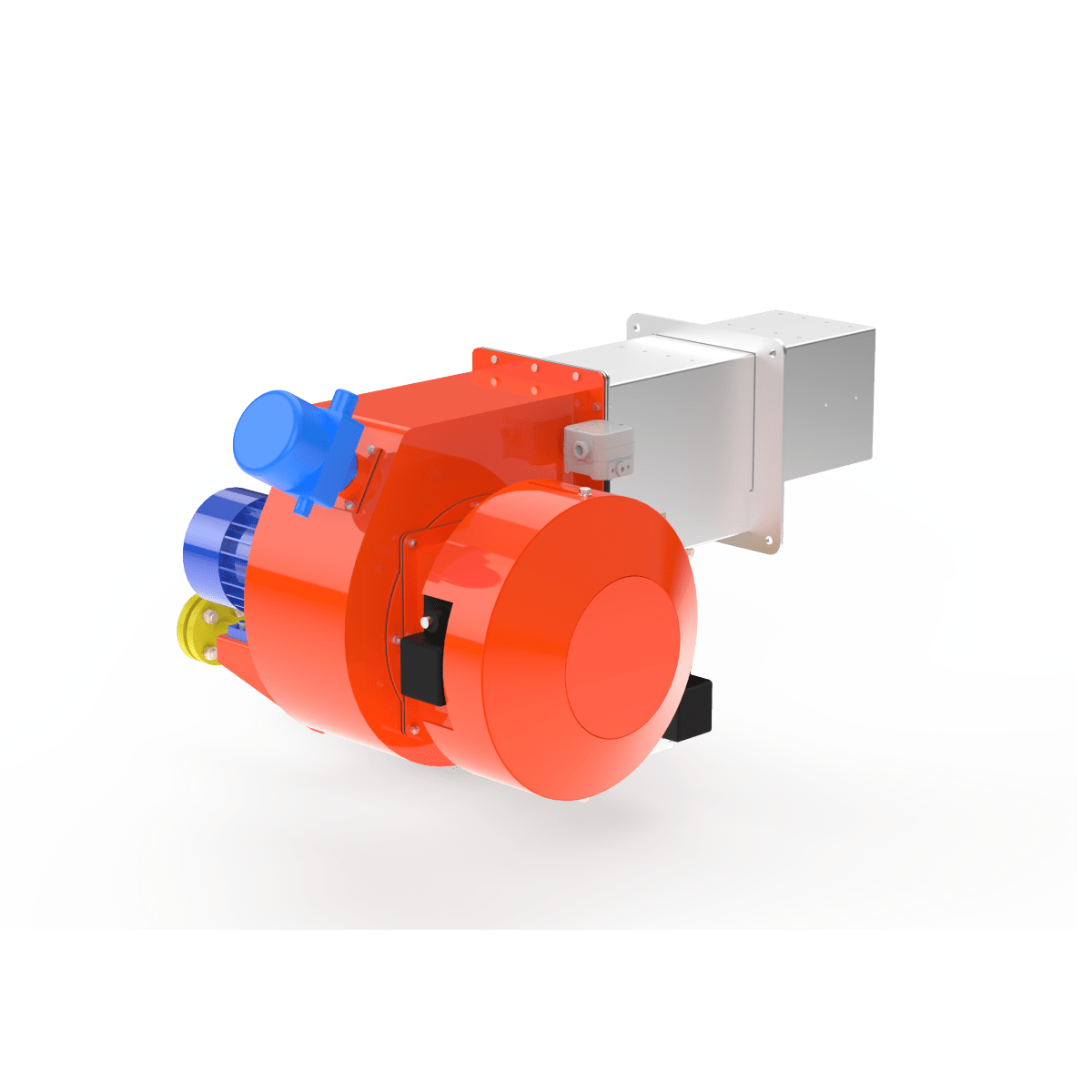

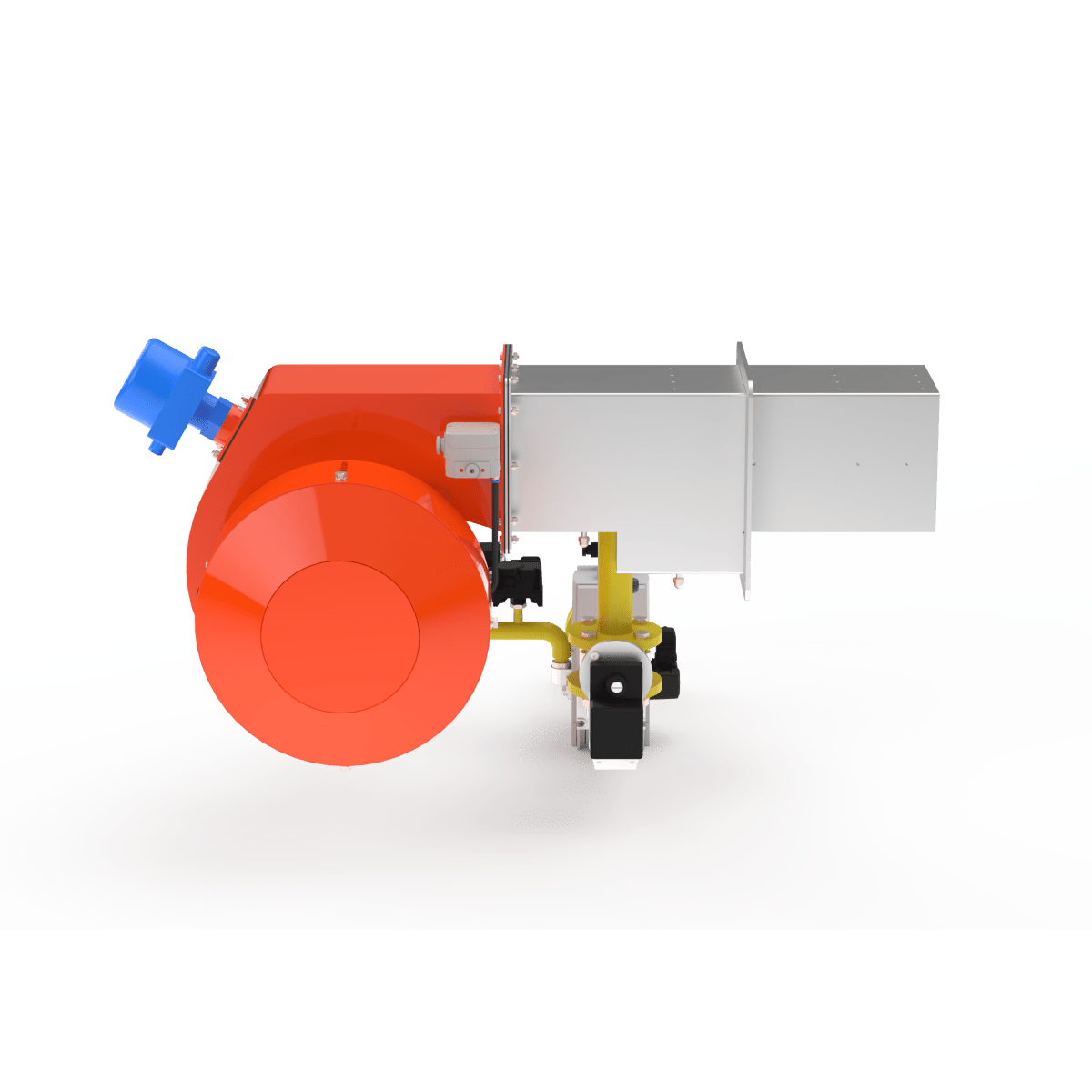

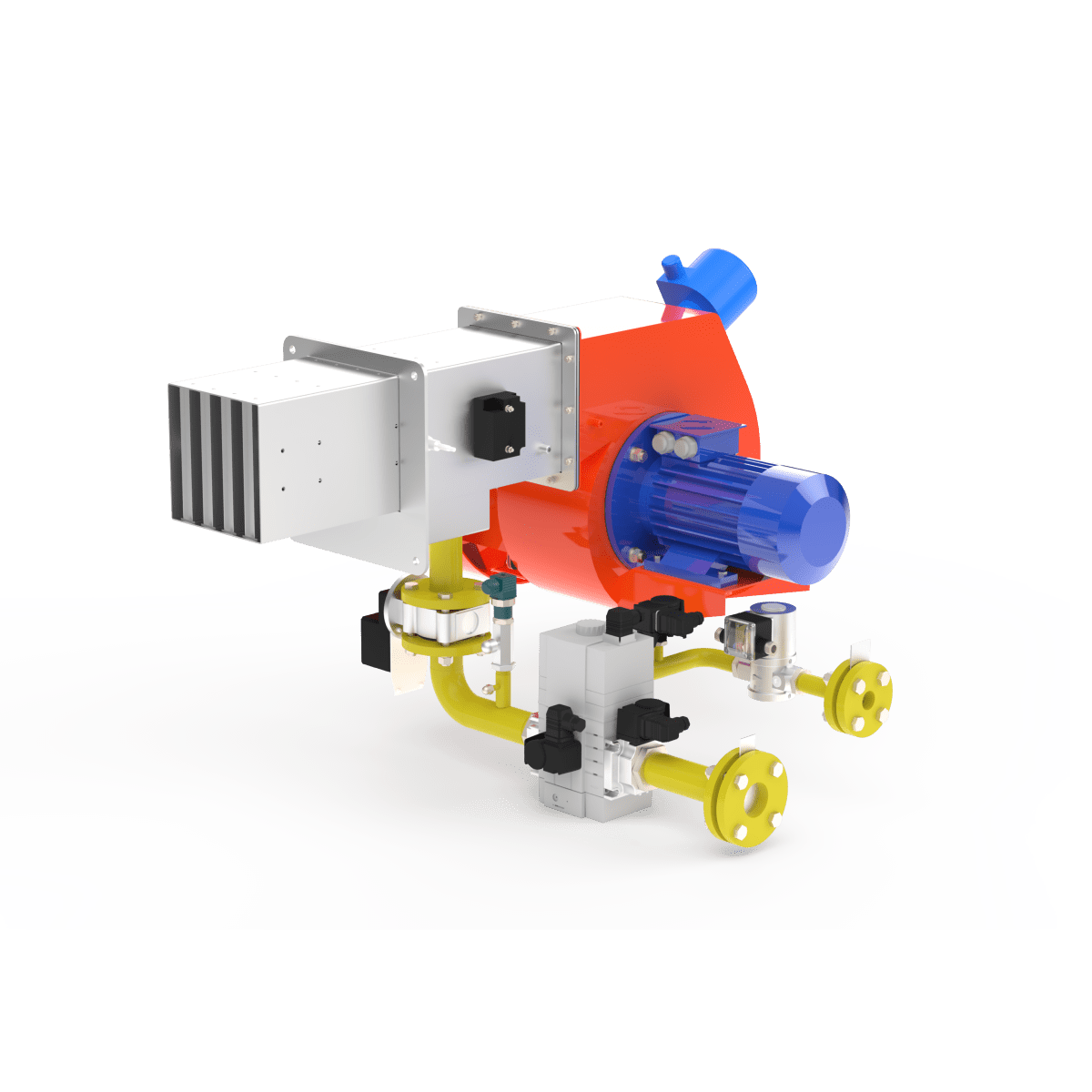

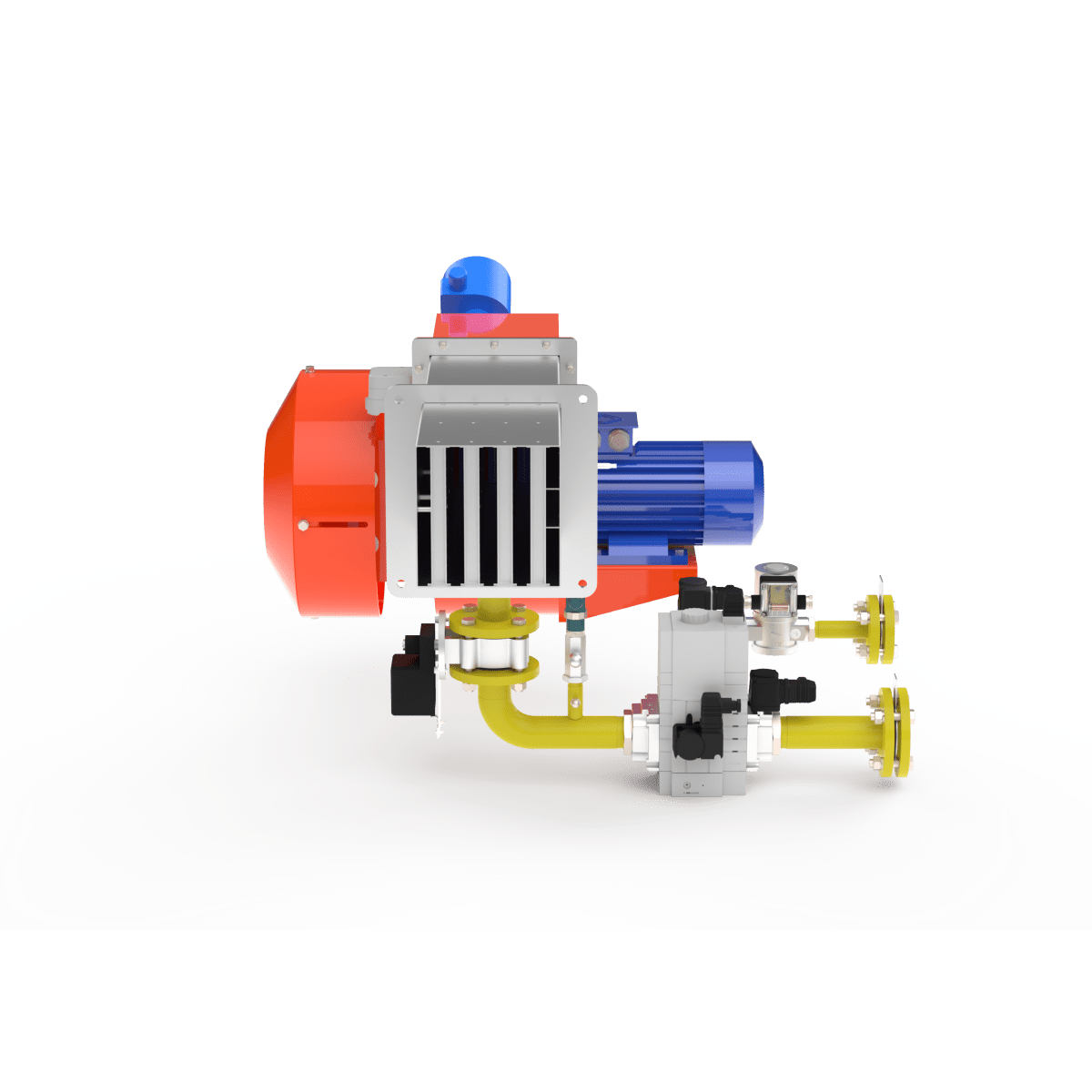

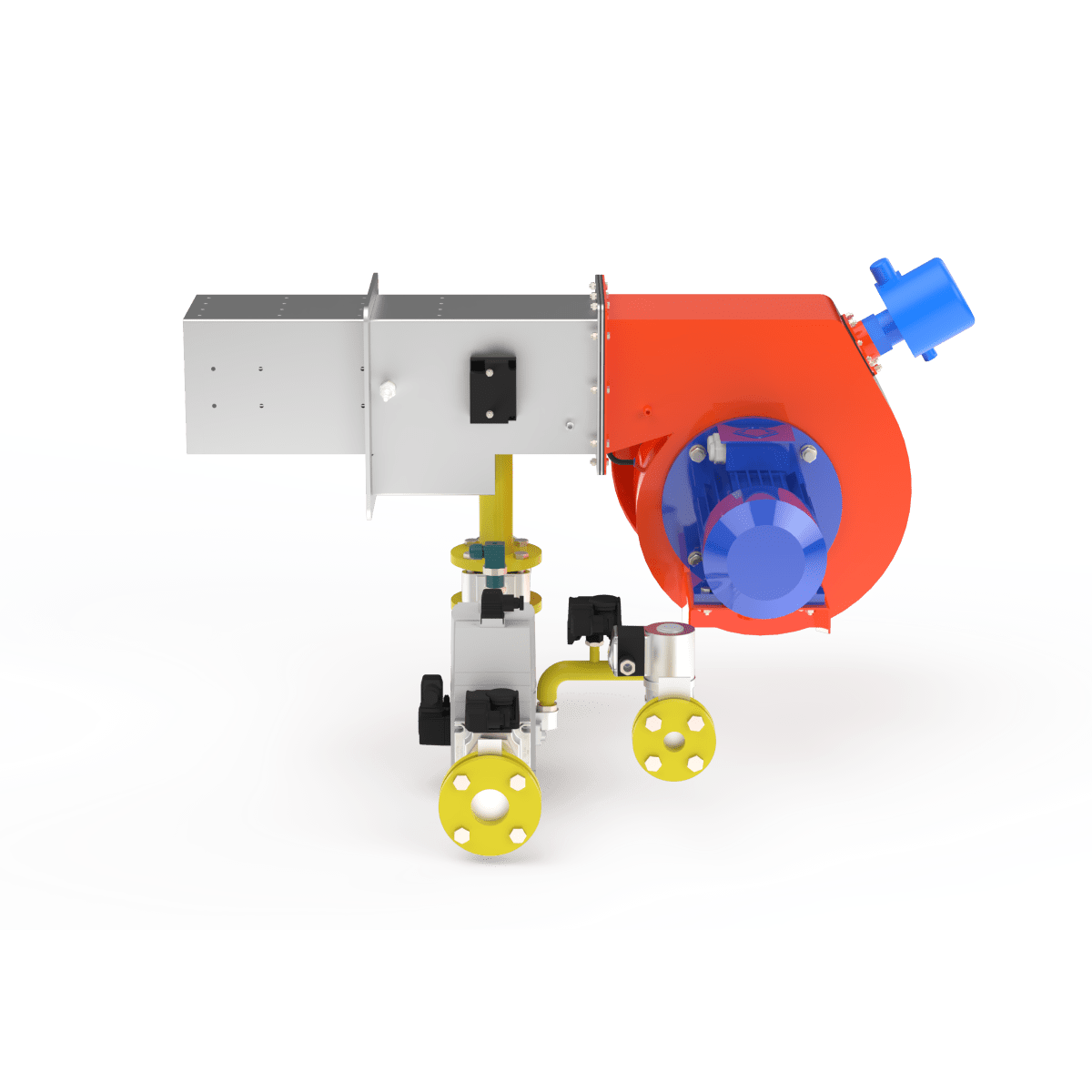

Горелка газовая блочная КГ-120 состоит из горелки 1, дутьевого вентилятора 2, газовой арматуры и блока управления. Газовая арматура скомплектована из газового мультиблока 3, регулятора расхода газа 4, четырех датчиков контроля давления газа 5.1, 5.2, 6.1 и 6.2, датчика контроля герметичности 7 клапана контроля герметичности 8.

Запальное устройство состоит из трансформатора зажигания 16 и свечи зажигания 9, установленной в запальном канале горелки. На верхней стенке вентилятора расположена гляделка 10. Там же расположен датчик контроля пламени(фотодатчик) 11. На регуляторе расхода воздуха 12 установлен датчик давления воздуха 13. Ниппель отбора давления воздуха 14 и расположенный на нижней стенке газового коллектора ниппель отбора давления газа 15 дают возможность производить измерения настроечных параметров в процессе наладки и эксплуатации горелки.

Ниппель отбора давления воздуха 14 и расположенный на нижней стенке газового коллектора ниппель отбора давления газа 15 дают возможность производить измерения настроечных параметров в процессе наладки и эксплуатации горелки.

Розжиг горелки, плавное управление мощностью по заданной программе, контроль установленных параметров осуществляется автоматически.

При запуске горелки кнопкой «ПУСК» по алгоритму блока управления происходит программный розжиг:

• подается высокое напряжение на свечу зажигания;
• открывается отсечной клапан запальной горелки;
• происходит розжиг и фиксация фотодатчиком наличия пламени в запальной горелке.
• открывается отсечной клапан, обеспечивая подачу газа на горелку;
• происходит розжиг и фиксация фотодатчиком наличия пламени в горелке.

После окончания режима розжига блок управления переходит в рабочий режим и отрабатывает установленный алгоритм изменения тепловой мощности горелки.

Компания «Тульские машины» изготавливает газовые горелки с разной длиной головки горелки в зависимости от технического задания заказчика и оборудования куда будет устанавливаться горелка, толщина футеровки и т.д: -155мм, -250 мм, -380мм, -510мм.
