Циклон ЦН 15-700-6УП применяется для сухой очистки газов и воздуха от твердых не слипающихся частиц пыли размером более 5 мкм и температурой газов до 400 ºС и начальной запыленностью до 400 г/м³.
На промышленных предприятиях циклоны устанавливаются для очистки от пыли из сушильных камер, установок обжига, помола, пыли, образующейся в транспортерах сыпучих материалов, для очистки от катализатора, пыли вентиляторных установок и подобных процессов.
В котельных промышленные пылеуловители применяются для очищения дымовых газов от золовых частиц в угольных паровых котлах производительностью 1-25 т/ч и водогрейных котлах мощностью 0.3-10.0 Гкал/ч. Циклоны ЦН-15 устанавливаются за котлом перед дымососом.
Принцип работы циклонов ЦН-15
В циклоне ЦН 15-700-6УП сепарация частиц из загрязненной среды происходит под действием центробежной силы, создаваемой вращением воздушного потока в корпусе пылеуловителя. Загрязненный поток входит в пылеуловитель со скоростью до 20 м/с через тангенциальный патрубок. Двигаясь по спирали, поток опускается вниз в коническую часть корпуса. Под действием центробежной силы пылевые частицы притягиваются к стенкам корпуса и поступают через пылеотводящее отверстие в пирамидальный бункер, в нем частицы пыли осаждаются. Под пирамидальным бункером устанавливается затвор. Затвор устанавливается для периодической или непрерывной разгрузки уловленной пыли. Очищенный поток, вращаясь, поднимается по центральной зоне вверх и через выхлопную трубу и выходит наружу. На выходе выхлопной трубы устанавливается камера для сбора и перенаправления потока очищенной воздушной среды в виде улитки. Улитка снижает выходное сопротивление пылеулавливающего агрегата.
Эффективность очистки циклонов ЦН-15
Эффективность очистки циклона пылеуловителя ЦН 15-700-6УП зависит от:
- плотности и состава улавливаемых частиц
- температуры газа - чем выше температура, тем больше вязкость газа
- скорость газовой среды должна соответствовать для обычных пылей 2,5 м/с; для абразивных - 3,5 м/с
- присосы воздуха в аппарате пылеуловителе не должны превышать 5-8%
При проектировании для увеличения эффективности очистки в пылеуловителе необходимо выбирать наименьший из возможных диаметров в модельном типоряде для требуемого объема очищаемой среды.
Сфера применения циклонов пылеуловителей серии ЦН
Циклон ЦН-15-700-6УП применяется для сухой очистки газов. Этот вид циклона используется для улавливания:
- золы из дымовых газов
- пыли, уносимой из сушилок
- пыли, уносимой газом из аппаратов, в которых протекают процессы со взвешеными в газе частицами
- пыли, образующейся при рпевматичесой транспортировке материалов
- пыли после измельчения
- зернистого катализатора в процессе каталитического крекинга
- пыли из установок вентиляции
- пыли, которая образуется в разных отраслях промышленности: черная и цветная металлургия, химическая промышленность, нефтяная промышленность, машиностроение, производство строительных материалов и т.д.

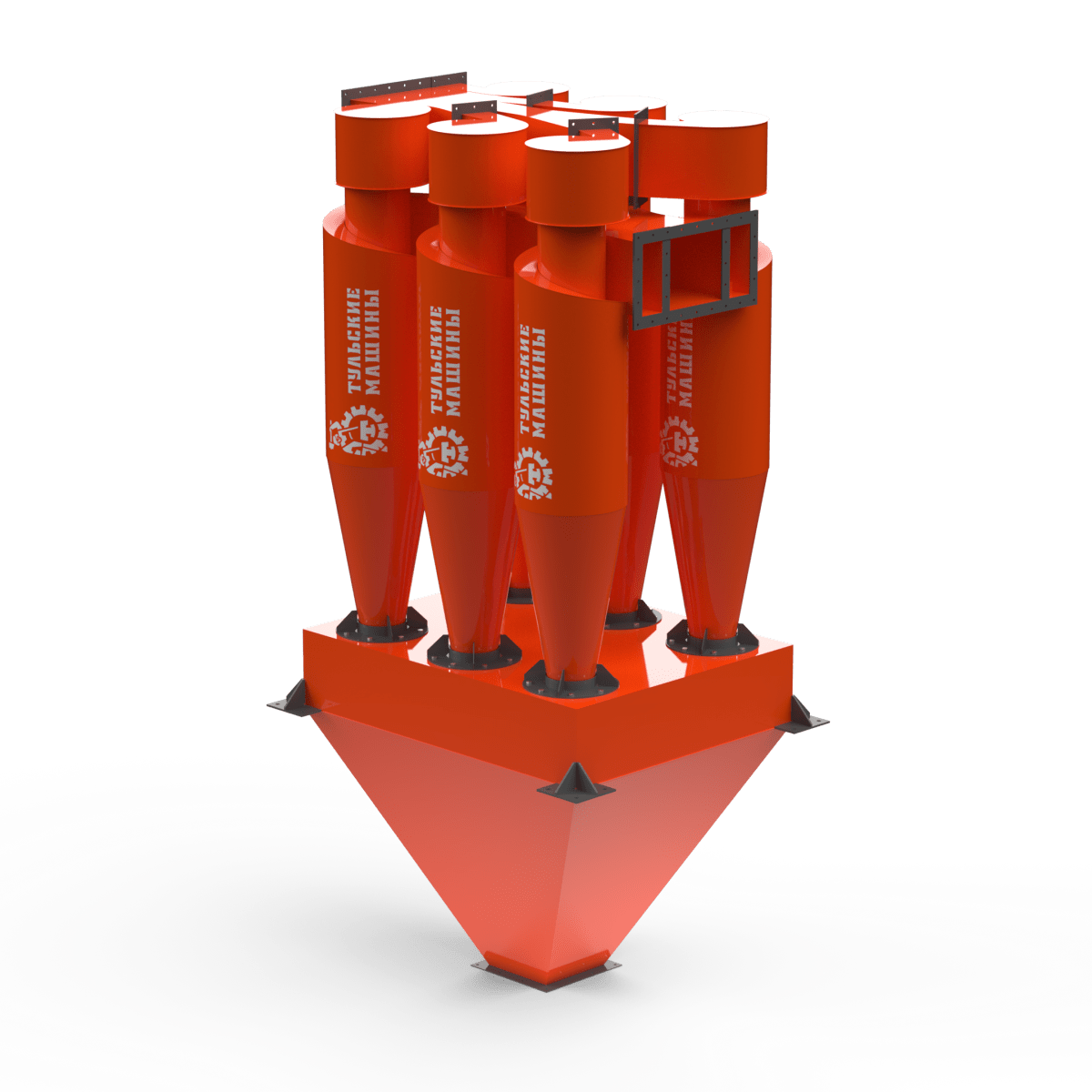

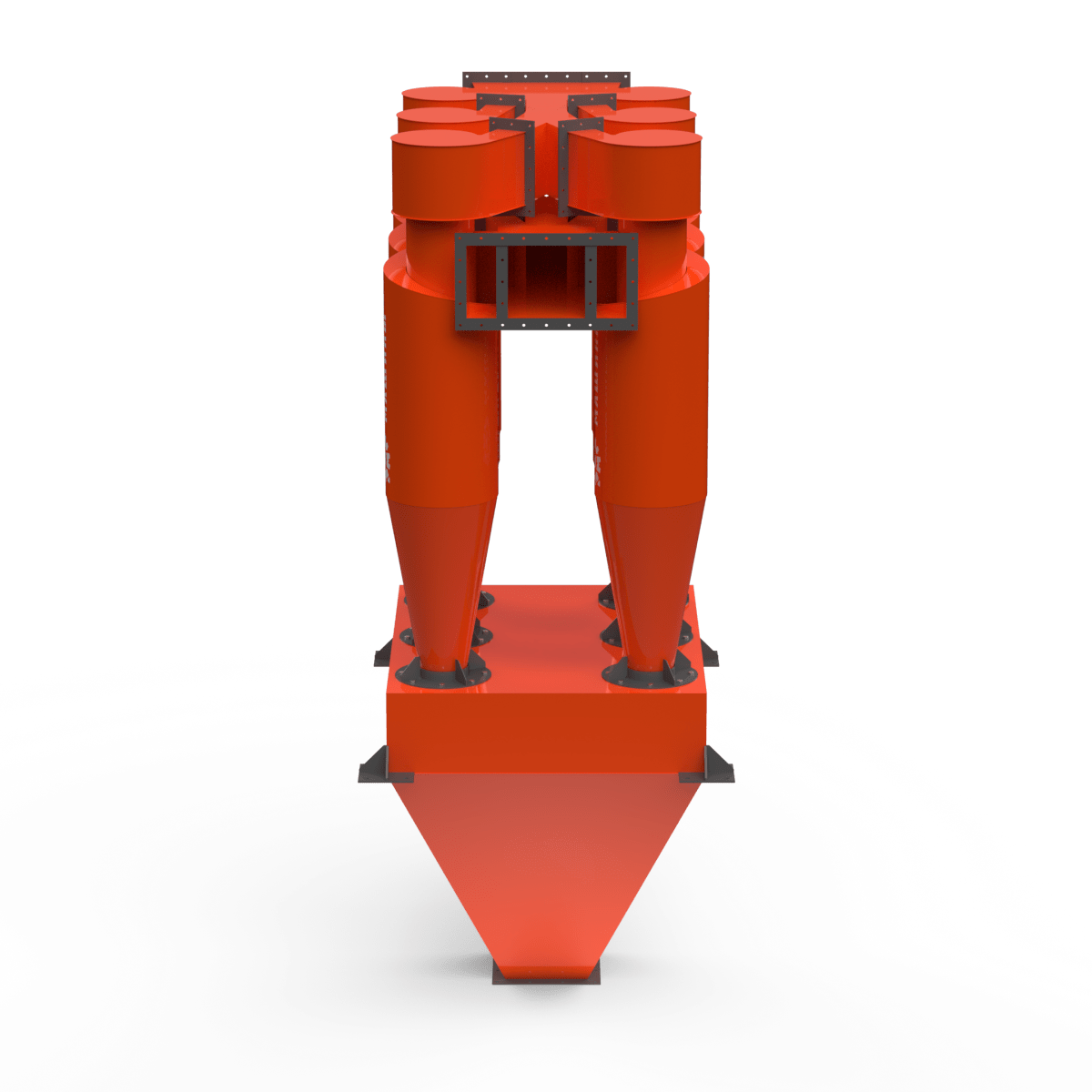

Условное обозначение типоразмера одиночного и группового циклона: ЦН-15-700-6УП
- ЦН — циклон конструкции НИИОгаза
- 15 — угол наклона входного патрубка относительно горизонтали (град.)
- 700 — внутренний диаметр цилиндрической части циклона (мм.)
- 6 - количество циклонов в группе
- У - с камерой очищенного газа в виде "улитки"
- П - пирамидальный бункер
