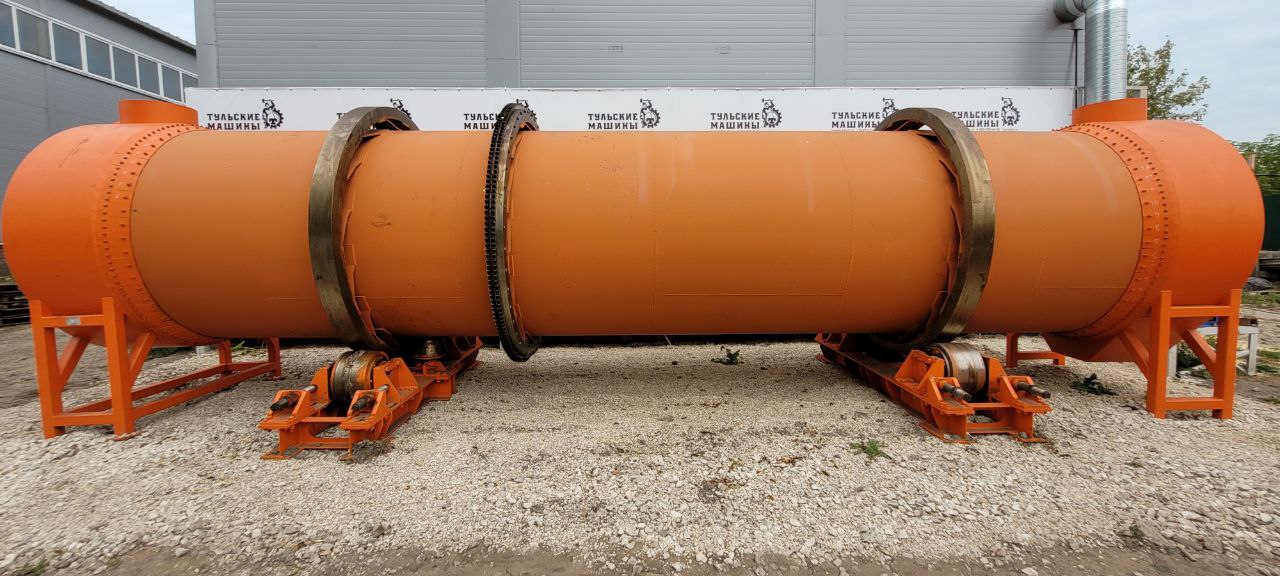

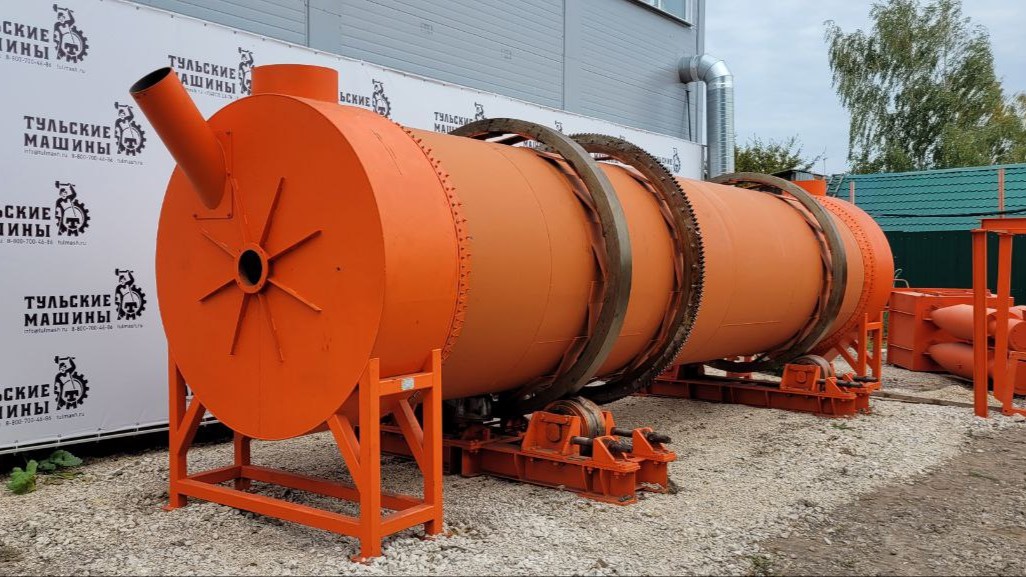

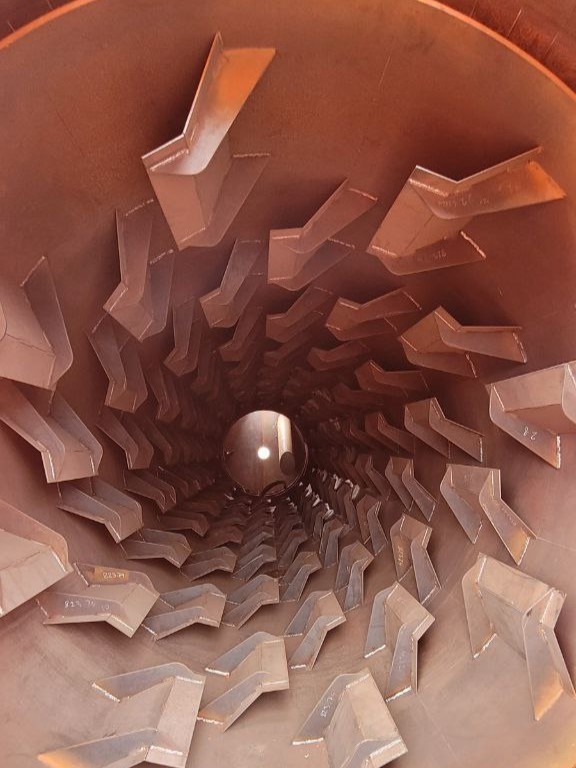

Корпус сушильного барабана представляет собой корпус 1 (трубу) диаметром 1850мм, сваренную из отдельных обечаек. К трубе приварены опорные бандажи 2, обеспечивающие опору и вращение печи на двух группах опорных роликов 3. Венец 4, обеспечивающий передачу крутящего момента от приводного устройства 5 через цепь. Винтовая насадка 7 в зоне загрузки позволяет подавать материал в зону с лопастными насадками (лопатками) 6 для эффективной сушки материала, из загрузочного устройства 8.

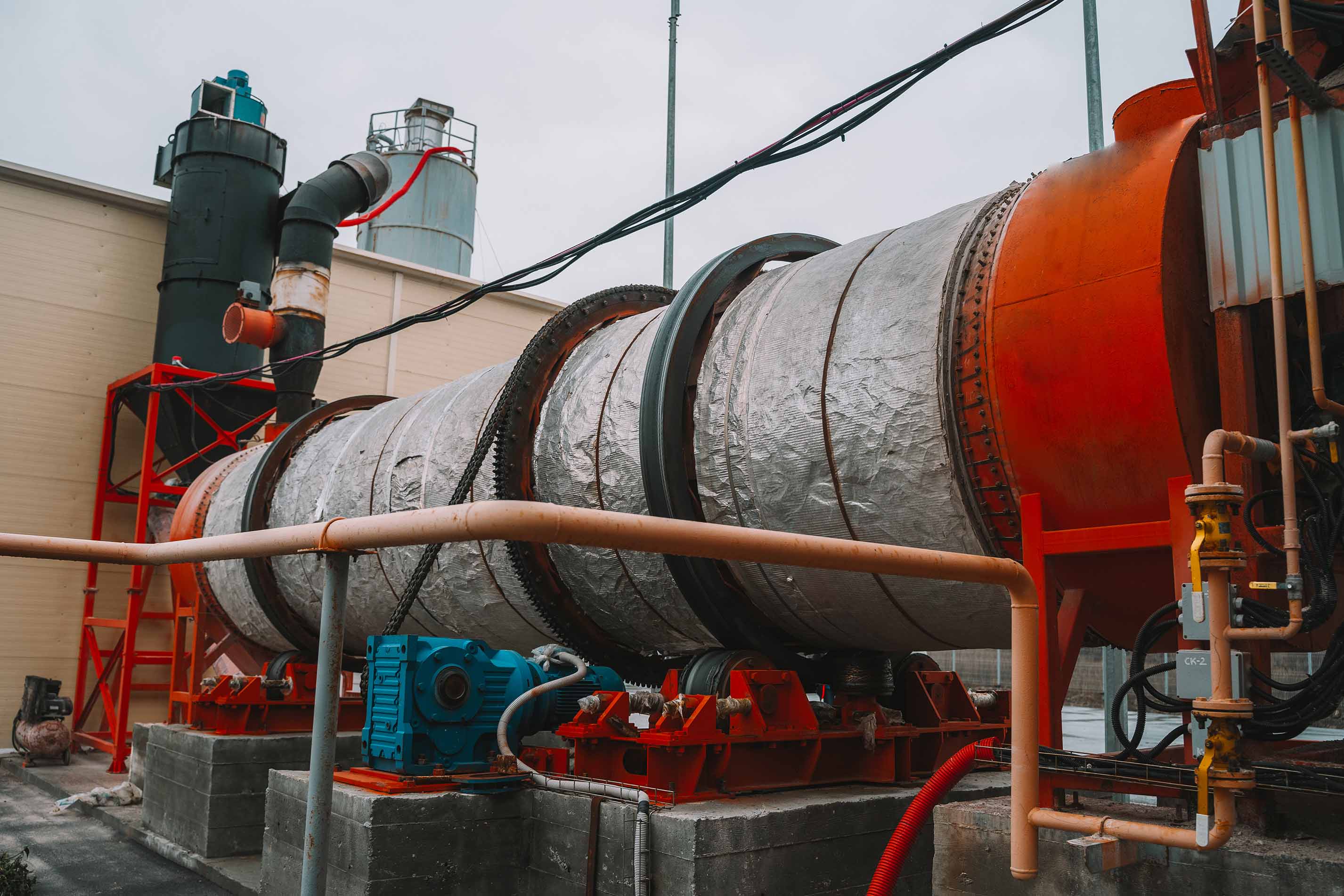

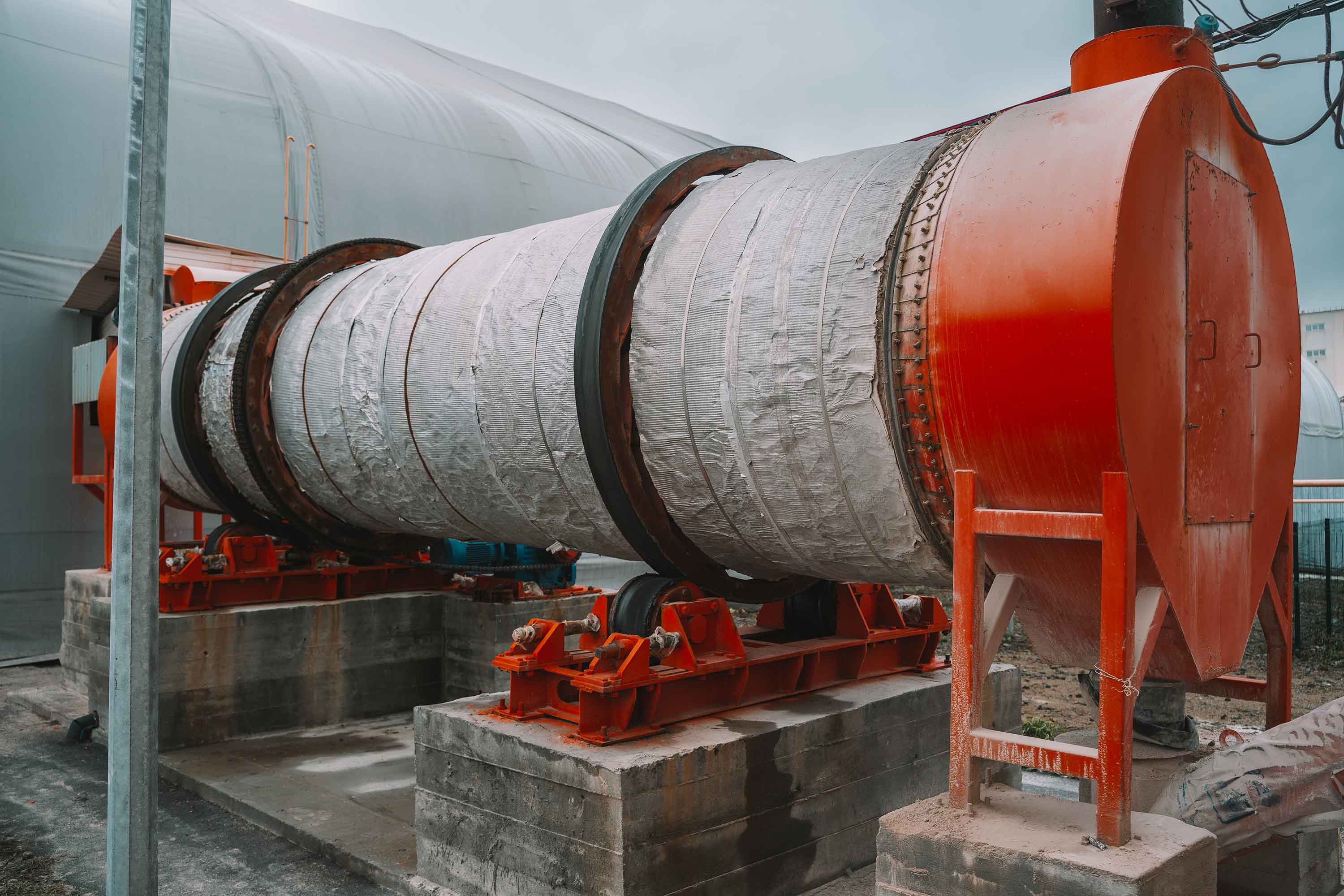

Снаружи, для защиты от тепловых потерь, рекомендуется футеровать барабан (футеровка в комплект не входит) теплоизоляционным материалом.

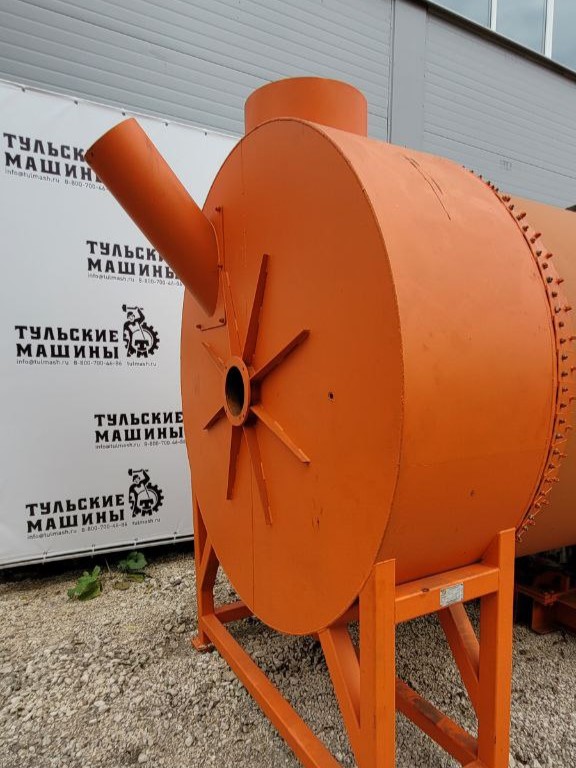

Теплоноситель находится в самой печи. Горелка 9 крепится к фланцу загрузки 8 или выгрузки 17.

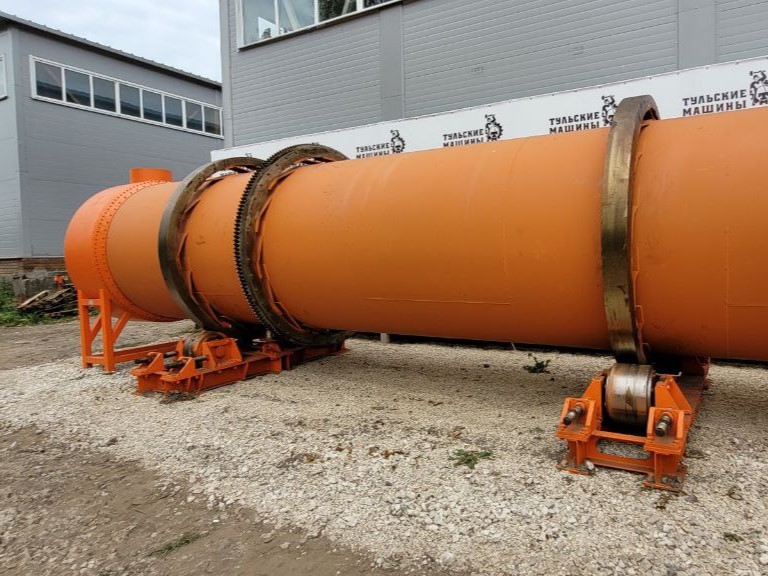

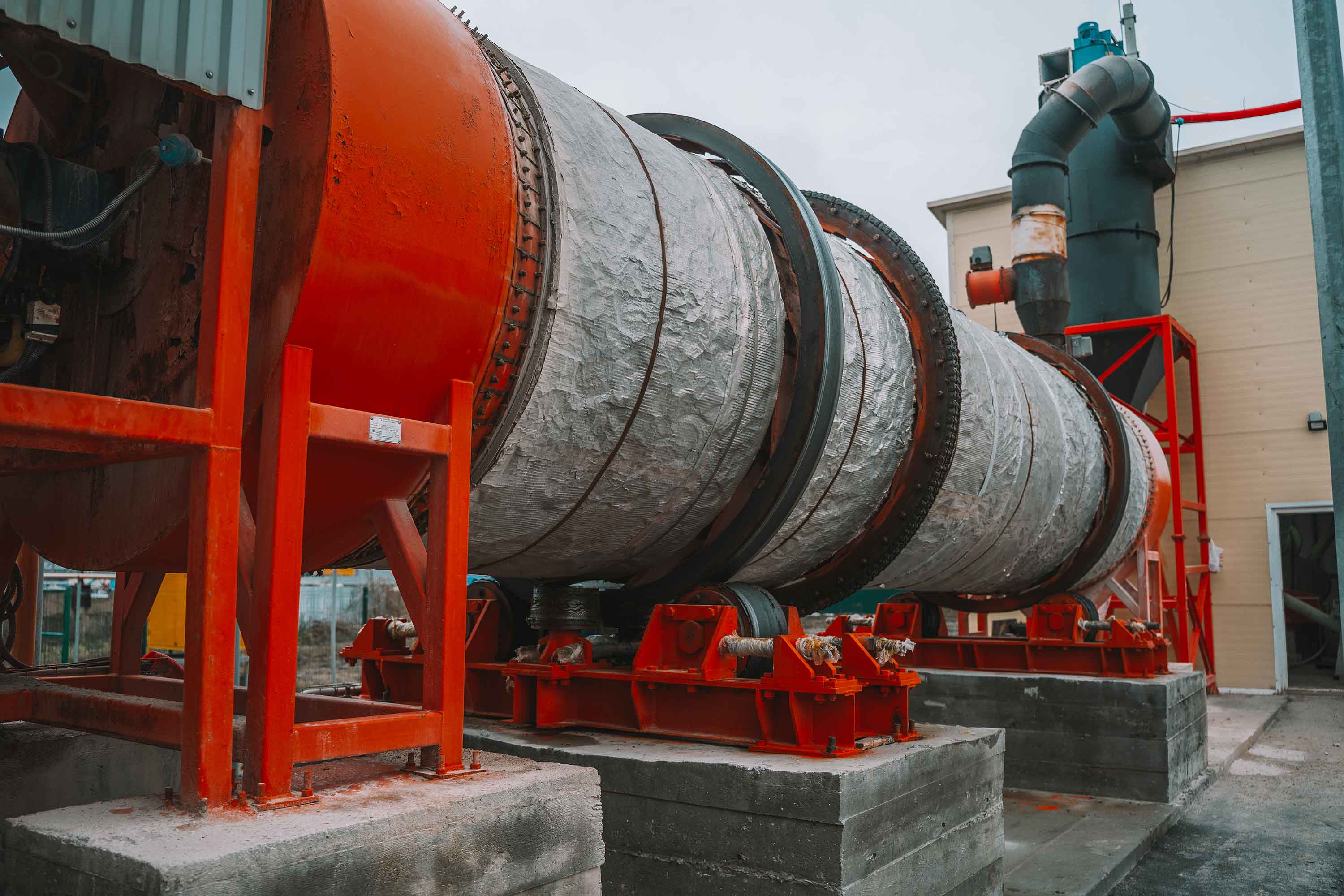

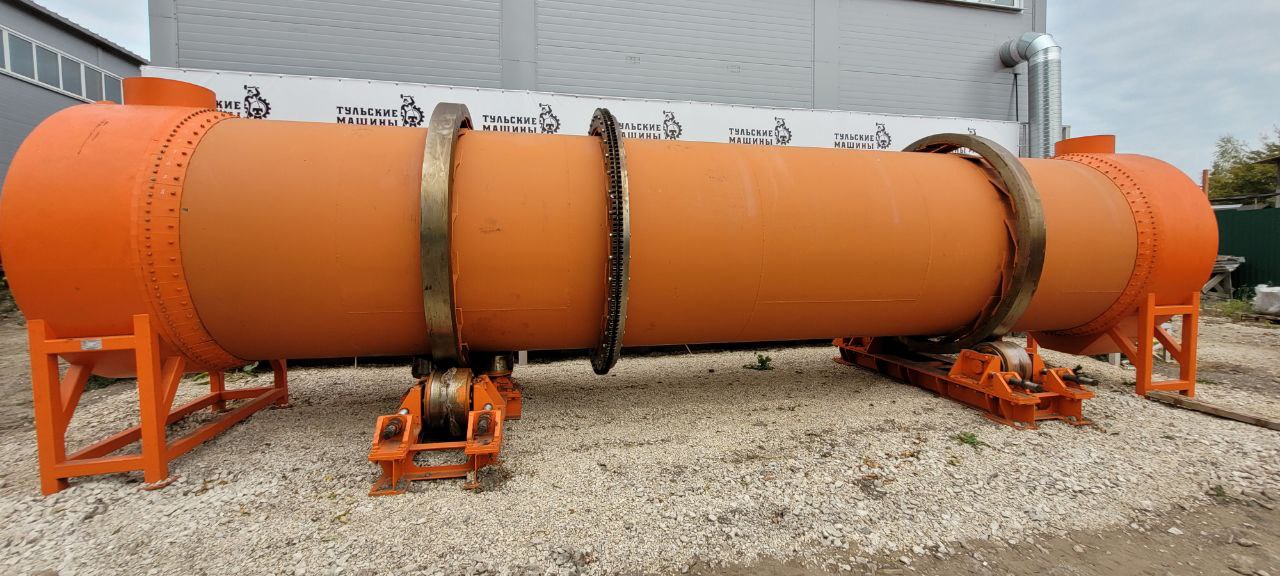

Сушильный барабан своими бандажами опирается на роликоопоры. Каждая роликоопора включает в себя два опорных ролика 3 с подшипниками качения. Корпуса подшипников крепятся на раме 10 и имеют возможность перемещения вдоль оси рамы.
Перемещения необходимы для взаимной регулировки роликоопор с целью правильного распределения нагрузок от барабана, а также настройки их поступательного движения в осевом направлении при работе. На одной из опорных рам смонтированы контрольные упорные ролики 11, которые и определяют (ограничивают) осевые перемещения. Они не предназначены для восприятия значительных осевых нагрузок!, которые могут возникнуть при неправильной или несвоевременной регулировке опорных роликов печи. Они контрольные и отмечают предельные допустимые перемещения печи в осевом направлении. При разрушении контрольных роликов на печи, во избежание соскакивания бандажей с опор на первой опорной раме предусмотрены аварийные упоры.

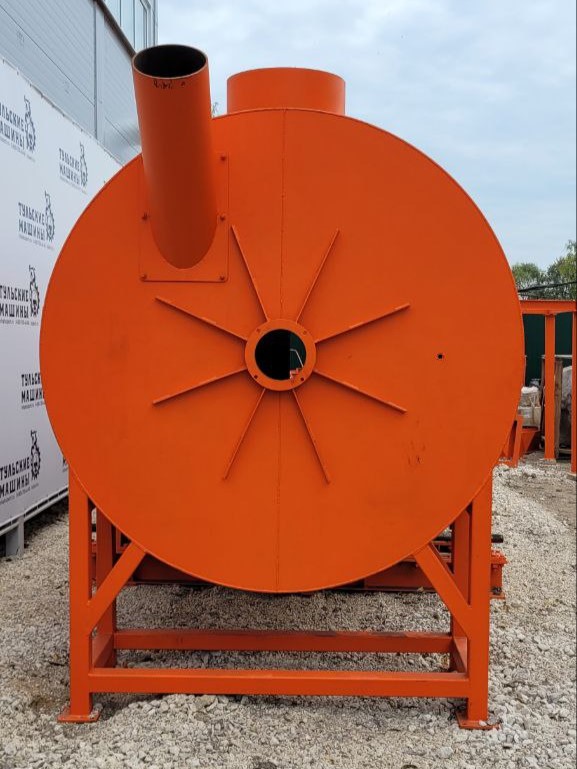

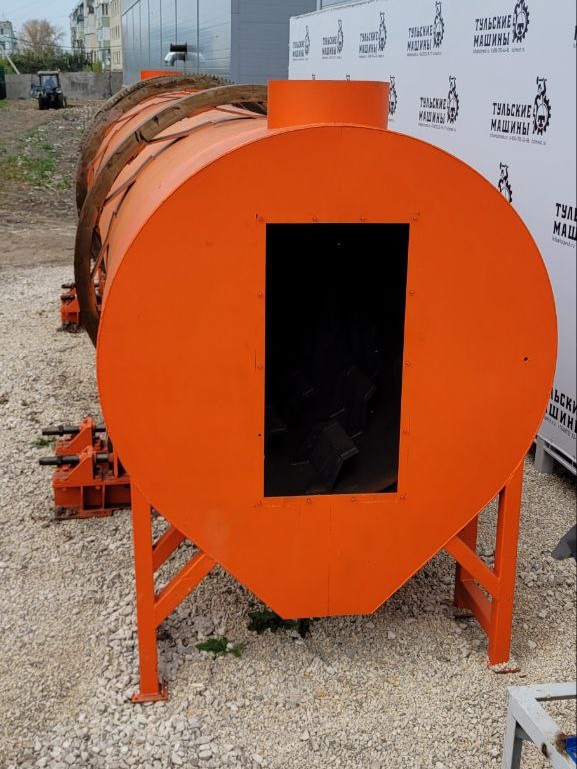

В загрузочной части 8 барабана присутствует отверстие для приточной вентиляции 12, необходимой для поступления теплоносителя в барабан. Приточная вентиляция в комплект поставки не входит. Сушильный барабан укомплектован устройством выгрузки 17.

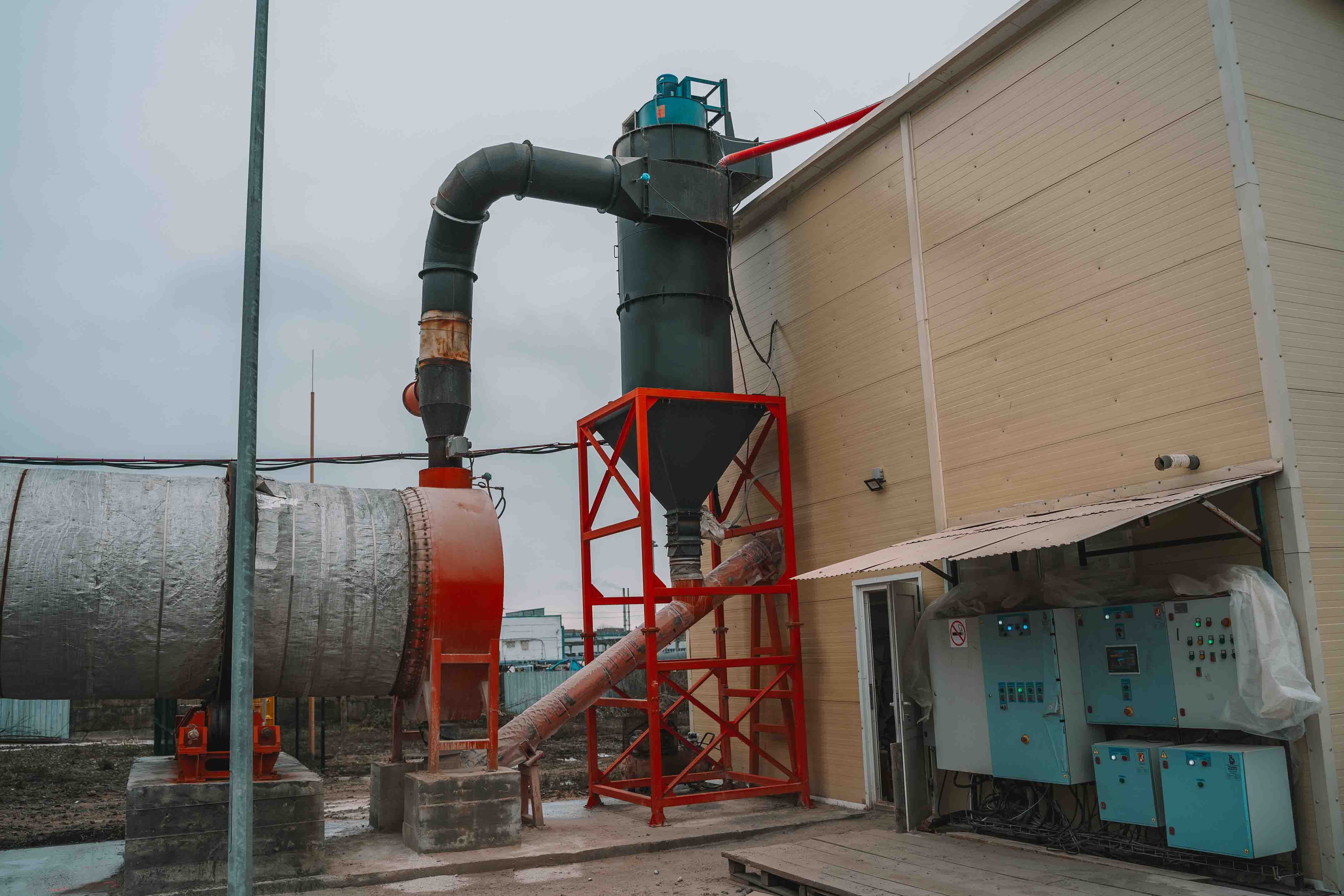

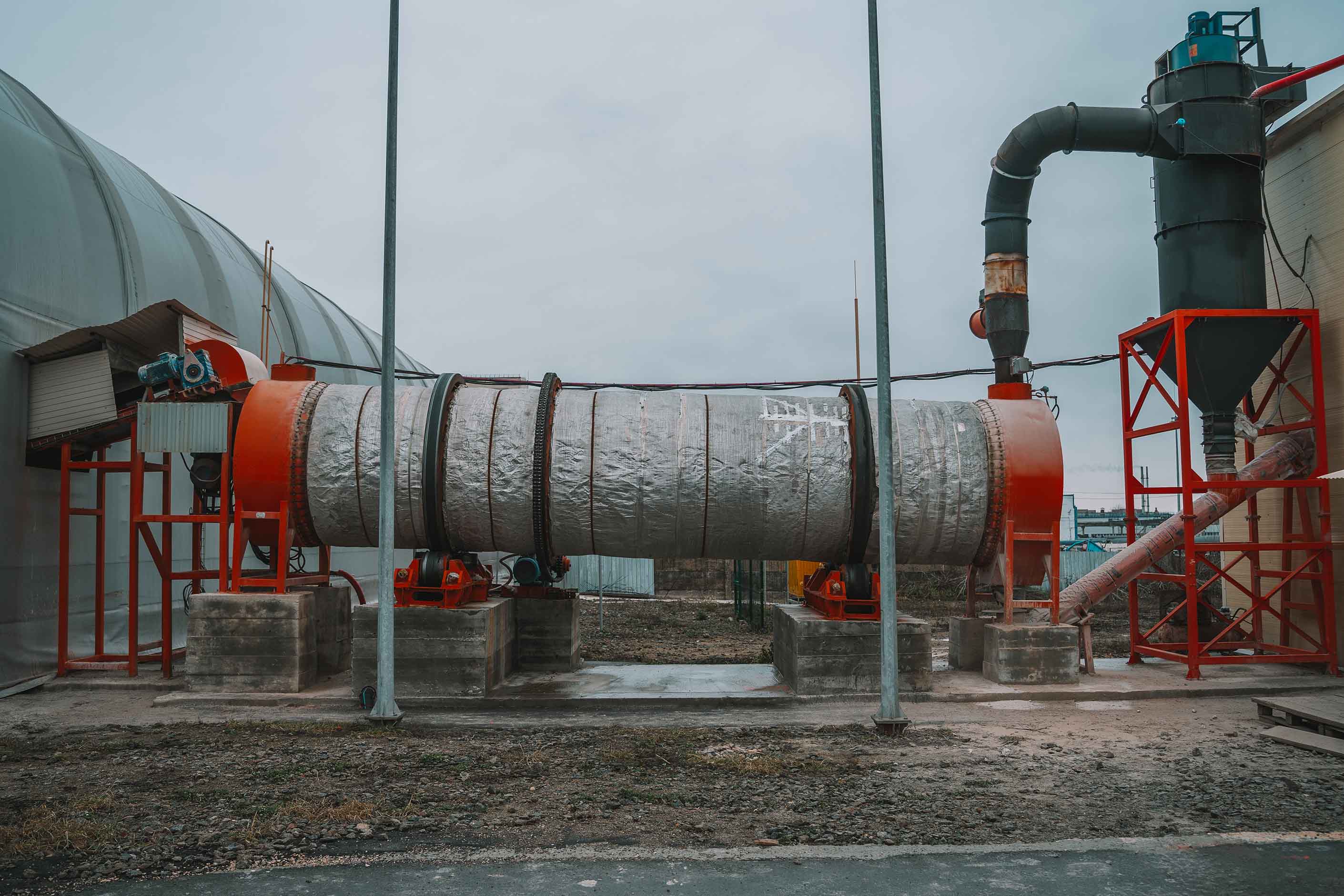

Для правильной работы сушильного барабана ПСП, требуется система аспирации, состоящая из группы циклонов 14, дымососа 15, воздуховодов 16. В зависимости от ТЗ заказчика и условий эксплуатации, система аспирации может комплектоваться второй ступенью очистки в виде рукавного фильтра.
Для контроля за рабочими температурами в ходе работы, в барабане установлены термопары 13. А для уменьшения потерь теплоносителя из барабана, в зоне загрузки и выгрузки установлено лепестковое уплотнение 18.
Компания «Тульские машины» предлагает комплексные решения по проектированию, производству и поставке оборудования для сушки и обжига. В нашем каталоге вы найдёте установки, которые позволяют эффективно удалять влагу из сыпучих материалов, выполнять термическую обработку сырья при высоких температурах и обеспечивать охлаждение продукции после обжига. Всё оборудование спроектировано для работы в тяжёлых промышленных условиях, с высокой производительностью и долговечностью.
Мы производим и поставляем широкий спектр промышленных установок, которые покрывают все этапы технологического цикла:
Сушильные барабаны используются для снижения влажности песка, руды, известняка, щебня, глины, минеральных порошков и других сыпучих материалов. Мы предлагаем решения с прямым и косвенным нагревом, что позволяет работать с материалами, чувствительными к температуре, и обеспечивать равномерную сушку при высокой энергоэффективности.
Наши барабанные печи обжига обеспечивают термическую обработку при температурах до 1800 °C, что позволяет применять их для обжига известняка, цементного клинкера, каолина, руд и других сырьевых материалов. Конструкция рассчитана на длительную эксплуатацию и устойчивость к термическим нагрузкам.
После обжига материалы требуют контролируемого охлаждения. Холодильники барабанного типа (водяные или воздушные) позволяют снизить температуру продукции, сохранив её физические свойства, что особенно важно при последующей переработке и транспортировке.
Для снижения выбросов и соблюдения экологических стандартов мы предлагаем циклоны, рукавные фильтры и циклон-бункеры, которые эффективно удаляют пыль и очищают газы, образующиеся при сушке и обжиге.
Наше оборудование используется в самых разных отраслях промышленности:
Компания «Тульские машины» — это не просто поставщик оборудования, а производитель полного цикла, который обеспечивает проектирование, изготовление, монтаж, пусконаладку и сервис. Мы подбираем оптимальные решения под конкретные производственные задачи и гарантируем техническое сопровождение на всех этапах эксплуатации.
Мы предлагаем стандартные модели сушильных и обжиговых установок, а также разрабатываем индивидуальные комплексы «под ключ».
Чтобы получить подробные характеристики, чертежи и расчёт стоимости, свяжитесь с нашим отделом продаж или оставьте заявку на сайте.
