Вращающийся холодильник — оборудование, служащее для охлаждения сыпучих продуктов. После сушки или обжига в сушильных барабанах или печах, вещества имеют довольно высокую температуру (~1200°С). Для дальнейшей работы сырье необходимо остудить до низкой температуры (~50°С), холодильники существенно ускоряют процесс остывания веществ.

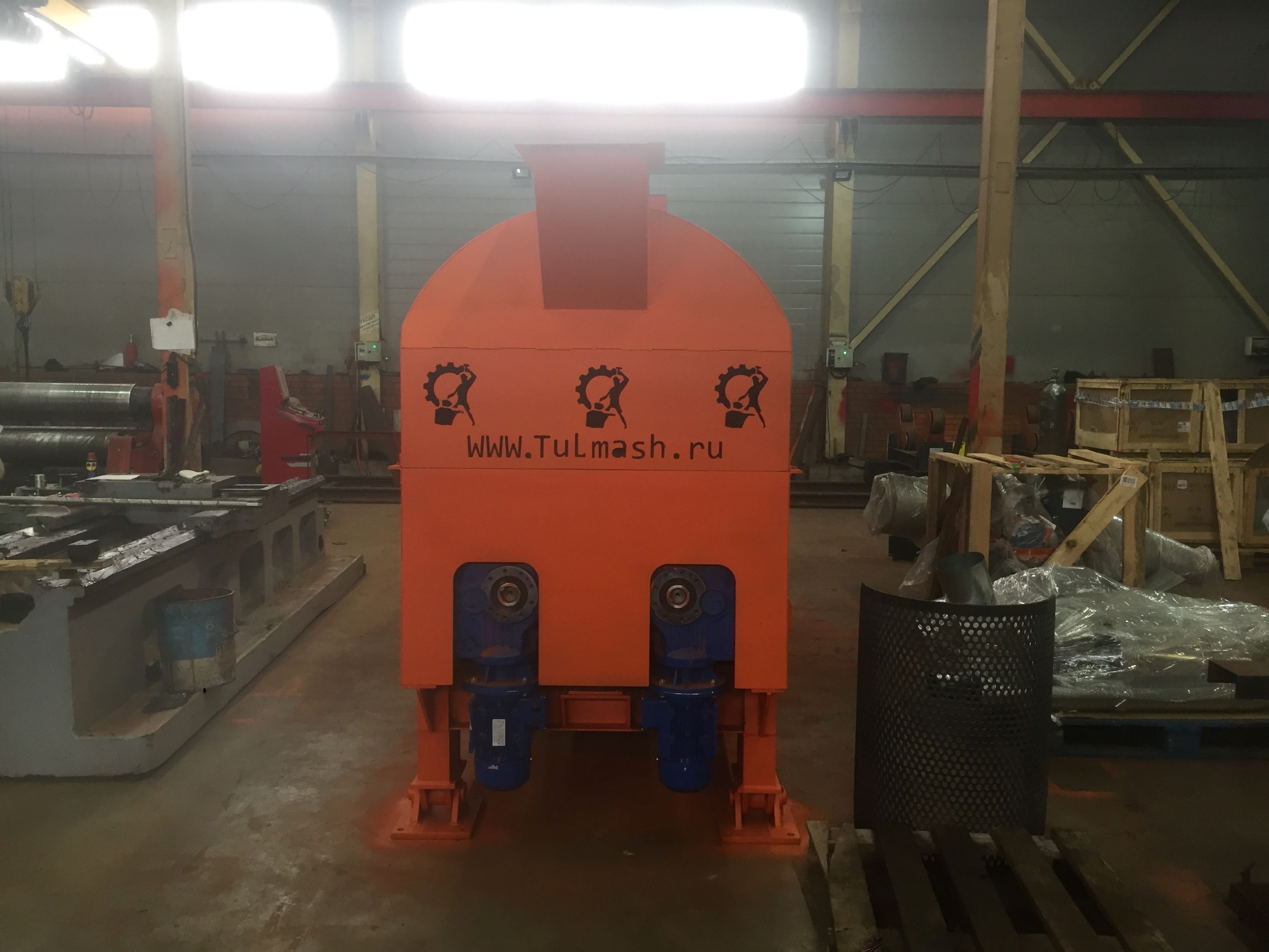

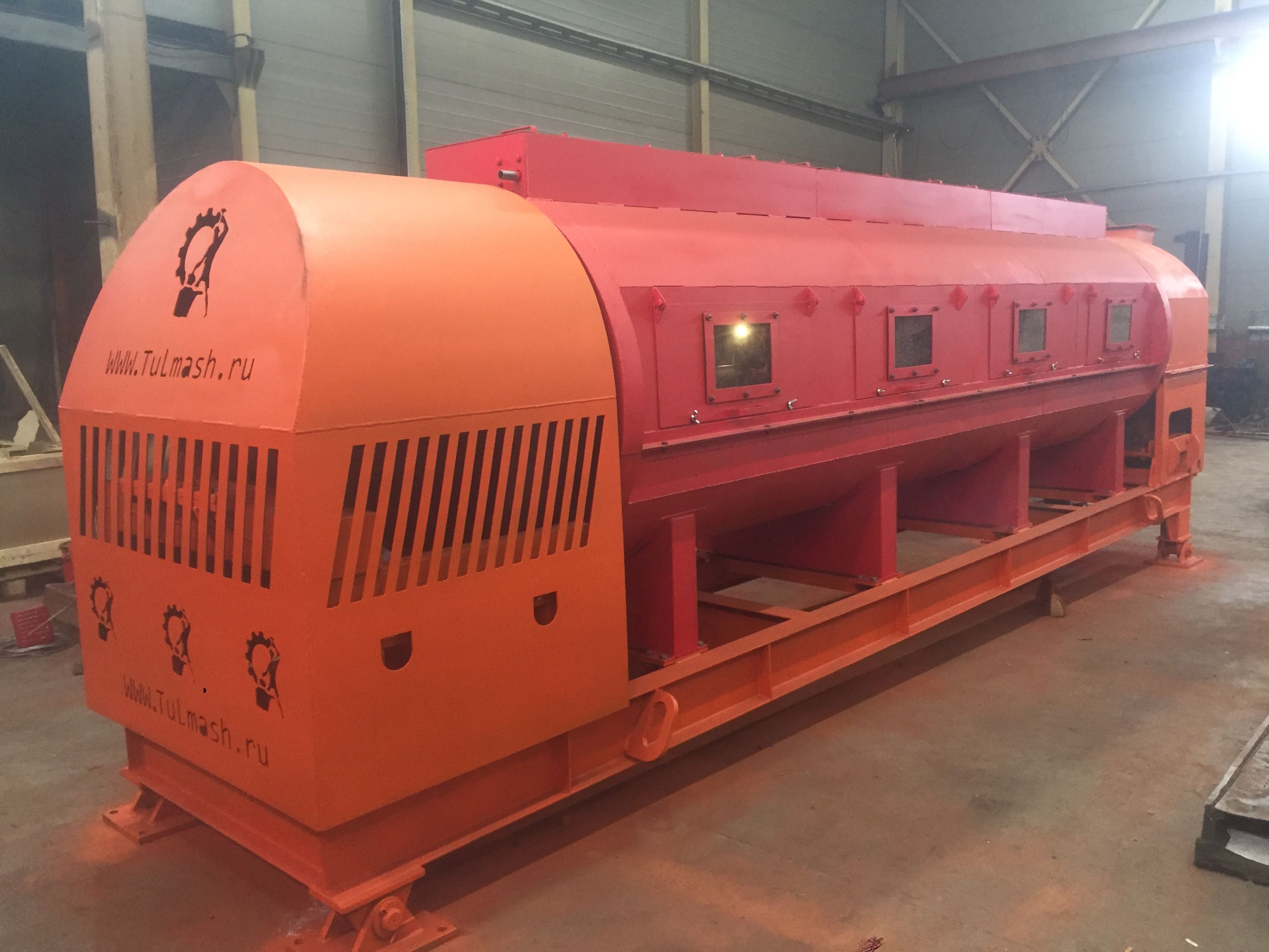

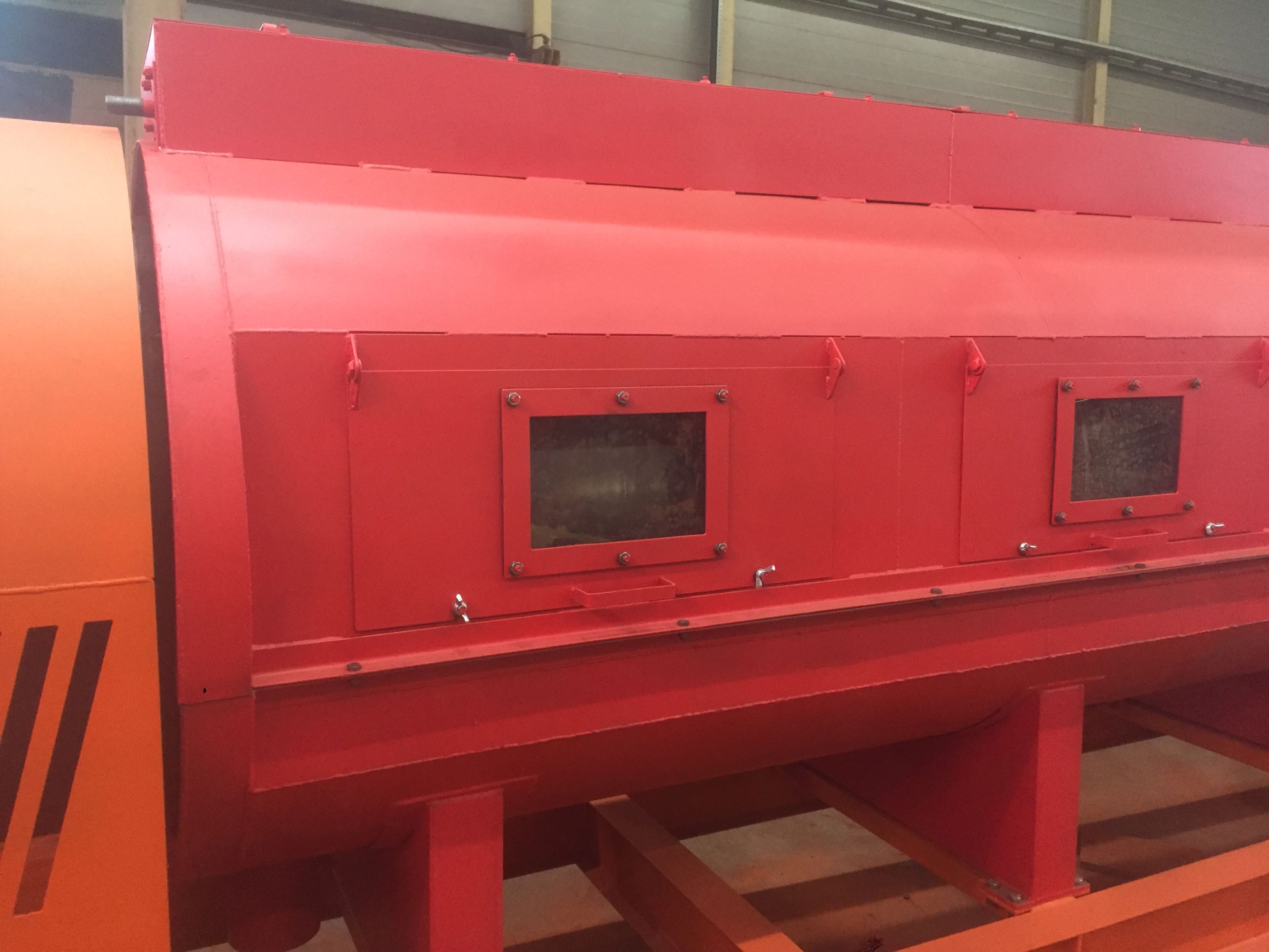

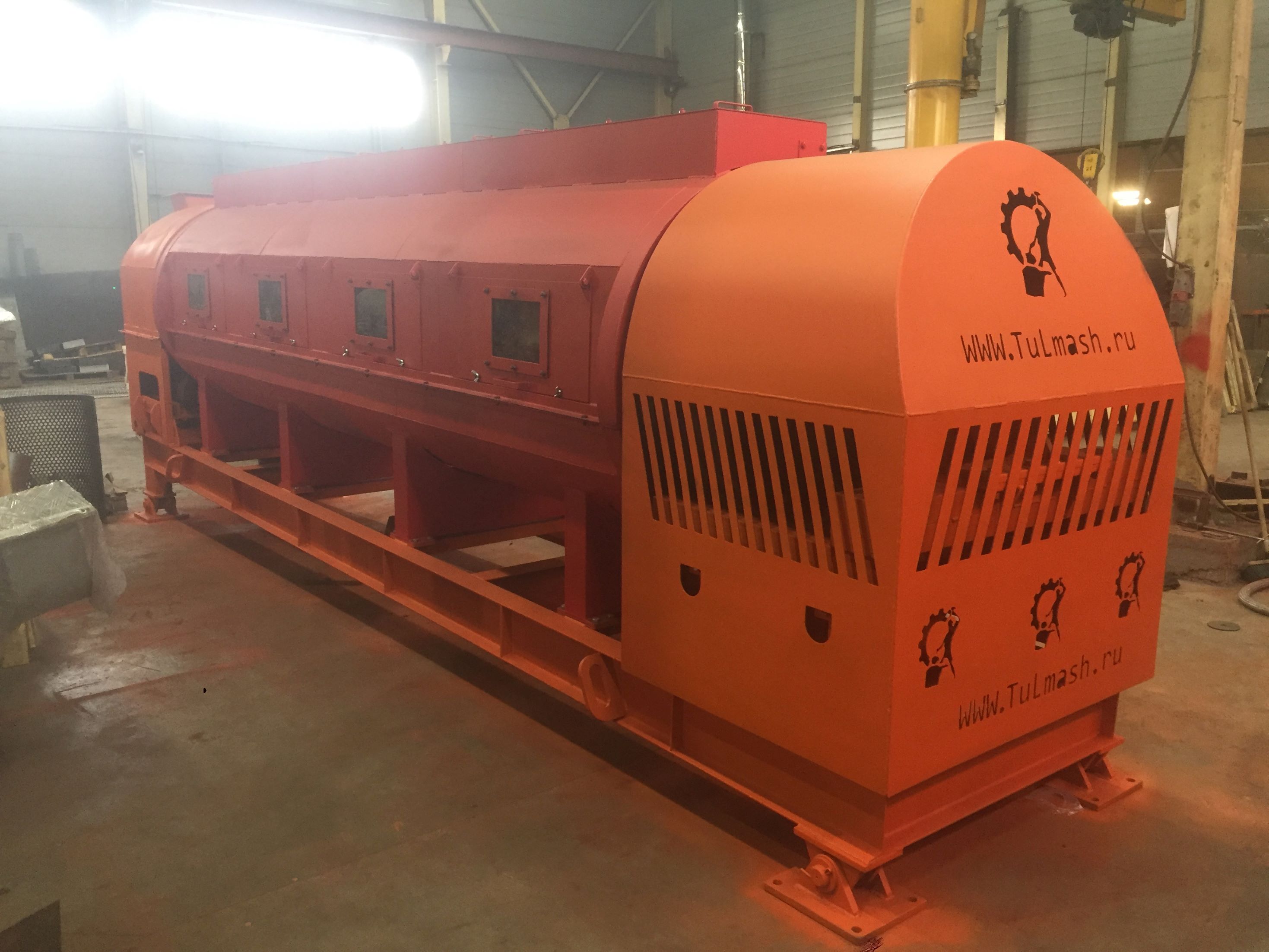

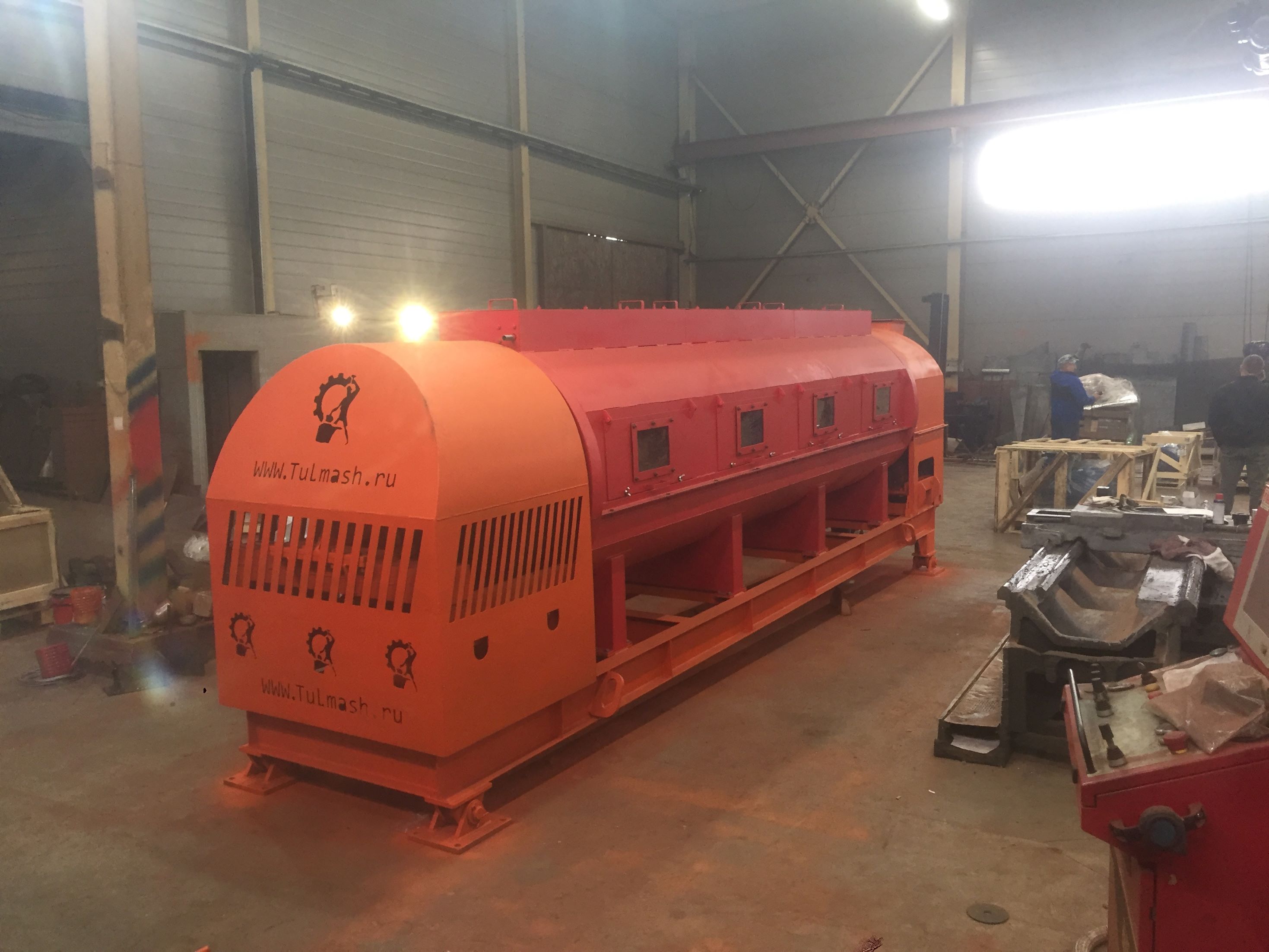

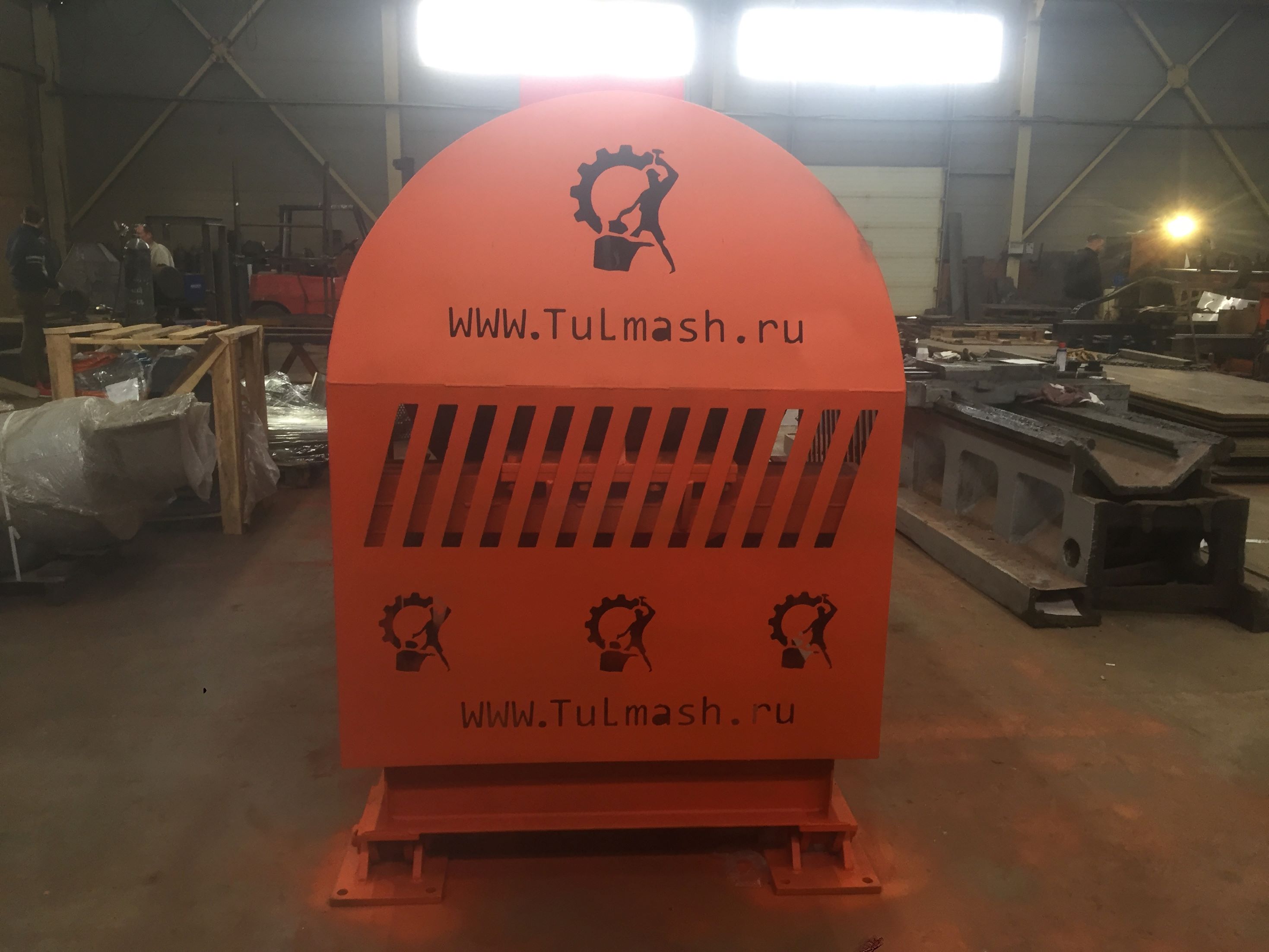

Охладитель барабанного типа представляет собой вращающийся барабан цилиндрической формы, установленный под небольшим горизонтальным уклоном на роликовые опоры. Загрузочное отверстие устанавливается в самой высокой точке холодильника. Подача продуктов осуществляется непосредственно из печи или сушильного барабана. Во время работы вещества перемещаются в другой конец охладителя, а навстречу веществу движется холодный воздух и охлаждает его. Для лучшего теплообмена в барабане устанавливают пересыпающие лопасти. Внутренняя часть барабана на половину длины футеруется огнеупорным материалом.
Также существуют барабанные холодильники с водяным охлаждением, где для ускорения процесса охлаждения, корпус холодильника омывается водой с внешней стороны, равномерно подающейся в колбу охлаждения. При этом сыпучий материал в процессе охлаждения не контактирует с водой.
Барабанный холодильник водяного охлаждения применяется в технологических процессах, где есть необходимость быстро снизить температуру сыпучих продуктов после их сушки в сушильных барабанах или камерных сушилках.
Материал, подлежащий охлаждению, загружается во вращающийся барабан, который установлен внутри колбы охлаждения на опорных роликах. Вращение на барабан передается через 2 приводных ролика от электродвигателей.
Для непрерывного перемешивания и транспортировки охлаждаемого сыпучего продукта – внутренние стенки барабана оснащаются пересыпными полками.
Для снижения температуры продукта на барабан с материалом непрерывно и равномерно подается вода.
Подача воды осуществляется через 2 патрубка в верхней (левой и правой) части колбы. Для отвода воды, конструкцией холодильника предусмотрен отводящий патрубок в нижней части.
Водяная система охлаждения, является замкнутой. Циркуляция хладагента осуществляется за счет циркуляционных насосов. Использование системы с замкнутым контуром, позволяет существенно снизить расходы на водоснабжение и водоотведение.
Вращающийся холодильник водяного охлаждения не рекомендуется использовать для охлаждения радиоактивных и взрывоопасных материалов.
Компания «Тульские машины» предлагает комплексные решения по проектированию, производству и поставке оборудования для сушки и обжига. В нашем каталоге вы найдёте установки, которые позволяют эффективно удалять влагу из сыпучих материалов, выполнять термическую обработку сырья при высоких температурах и обеспечивать охлаждение продукции после обжига. Всё оборудование спроектировано для работы в тяжёлых промышленных условиях, с высокой производительностью и долговечностью.
Мы производим и поставляем широкий спектр промышленных установок, которые покрывают все этапы технологического цикла:
Сушильные барабаны используются для снижения влажности песка, руды, известняка, щебня, глины, минеральных порошков и других сыпучих материалов. Мы предлагаем решения с прямым и косвенным нагревом, что позволяет работать с материалами, чувствительными к температуре, и обеспечивать равномерную сушку при высокой энергоэффективности.
Наши барабанные печи обжига обеспечивают термическую обработку при температурах до 1800 °C, что позволяет применять их для обжига известняка, цементного клинкера, каолина, руд и других сырьевых материалов. Конструкция рассчитана на длительную эксплуатацию и устойчивость к термическим нагрузкам.
После обжига материалы требуют контролируемого охлаждения. Холодильники барабанного типа (водяные или воздушные) позволяют снизить температуру продукции, сохранив её физические свойства, что особенно важно при последующей переработке и транспортировке.
Для снижения выбросов и соблюдения экологических стандартов мы предлагаем циклоны, рукавные фильтры и циклон-бункеры, которые эффективно удаляют пыль и очищают газы, образующиеся при сушке и обжиге.
Наше оборудование используется в самых разных отраслях промышленности:
Компания «Тульские машины» — это не просто поставщик оборудования, а производитель полного цикла, который обеспечивает проектирование, изготовление, монтаж, пусконаладку и сервис. Мы подбираем оптимальные решения под конкретные производственные задачи и гарантируем техническое сопровождение на всех этапах эксплуатации.
Мы предлагаем стандартные модели сушильных и обжиговых установок, а также разрабатываем индивидуальные комплексы «под ключ».
Чтобы получить подробные характеристики, чертежи и расчёт стоимости, свяжитесь с нашим отделом продаж или оставьте заявку на сайте.
