Принцип действия блочной горелки основан на струйном смешении природного газа с воздухом и образовании горючей смеси на фронте стабилизирующих процесс горения пилонов.
Квазикинетический процесс сжигания газа протекает в коротком факеле, обеспечивает высокую устойчивость горения во всем диапазоне регулирования, равномерное температурное поле в топочном пространстве, высокие экологические показатели.
Чтобы обеспечить данное требование и стабильную работу горелки, газовую магистраль требуется укомплектовать линией редуцирования.
Линия редуцирования не входит в стандартный комплект поставки газовой горелки. По желанию заказчика компания «Тульские машины» может произвести проектирование линии редуцирования под оборудование заказчика, с подбором и сборкой качественных комплектующих как отечественного, так и зарубежного производства.
ВНИМАНИЕ: для выполнения требования к качеству газа ГОСТ 5542-2014 НЕОБХОДИМО непосредственно перед горелкой установить фильтр тонкой очистки. Завод — изготовитель не несёт ответственности за засорение и выход из строя дорогостоящей арматуры газовой обвязки горелки по причине невыполнения данного требования.

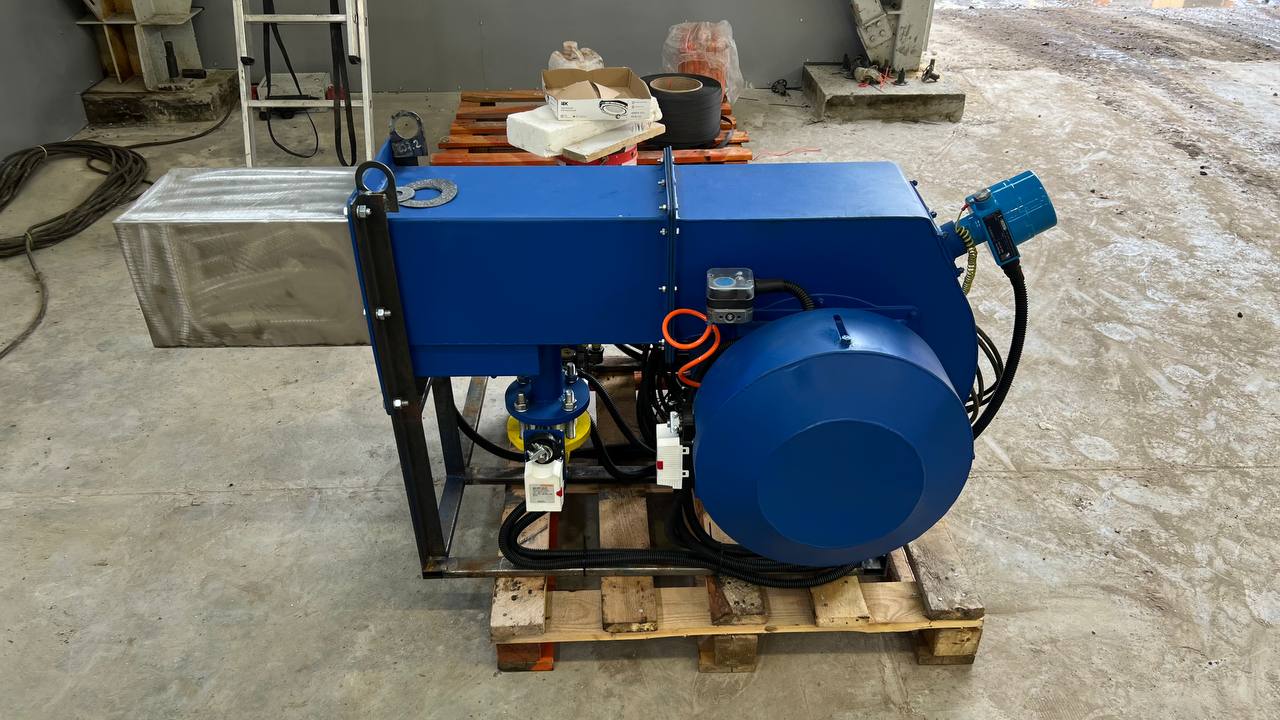

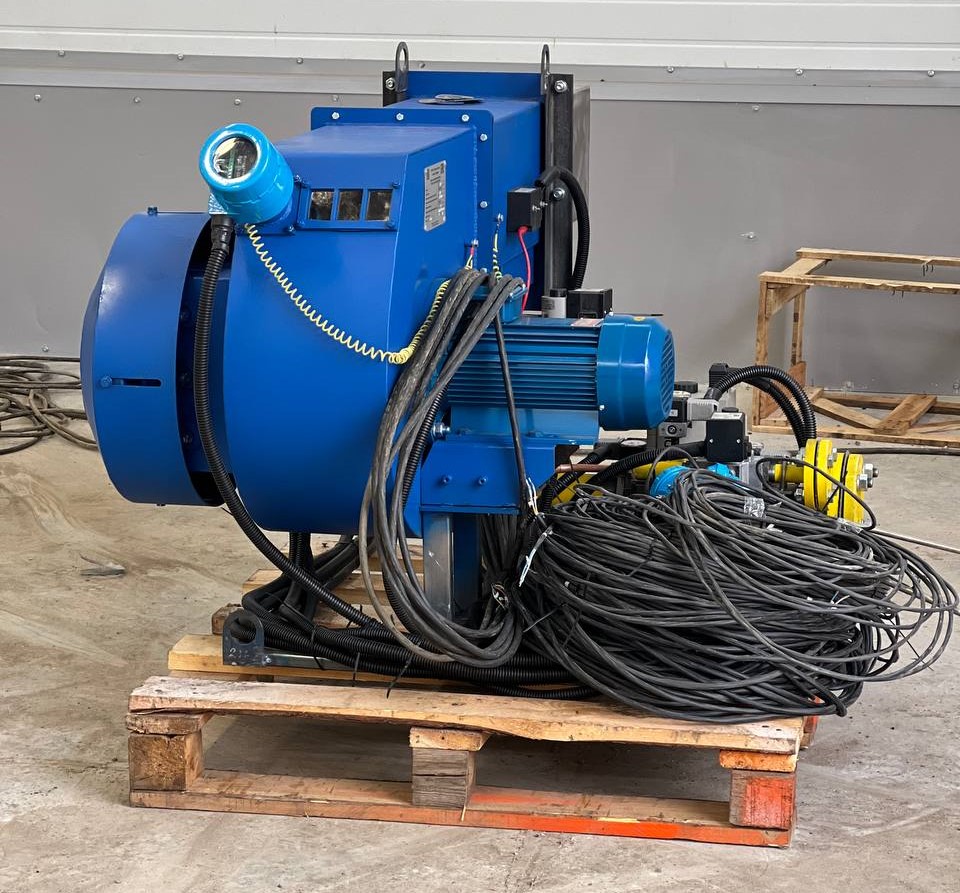

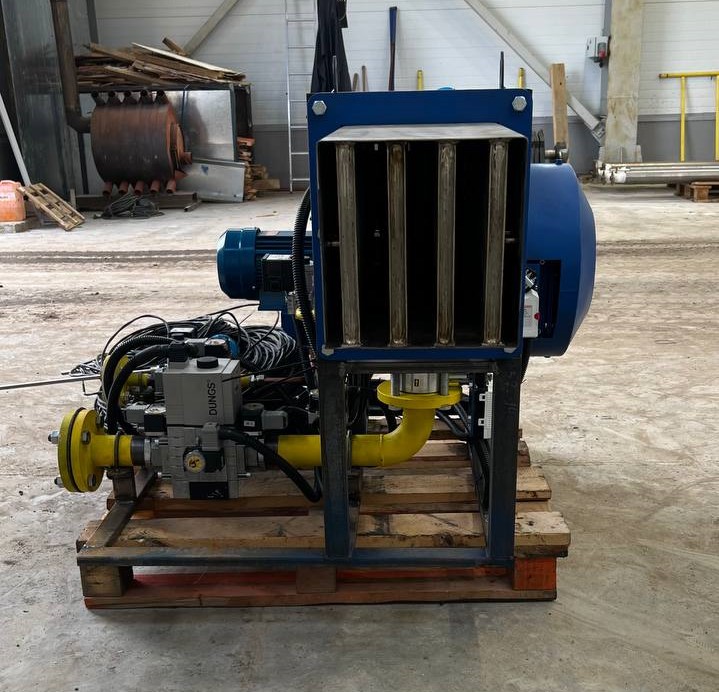

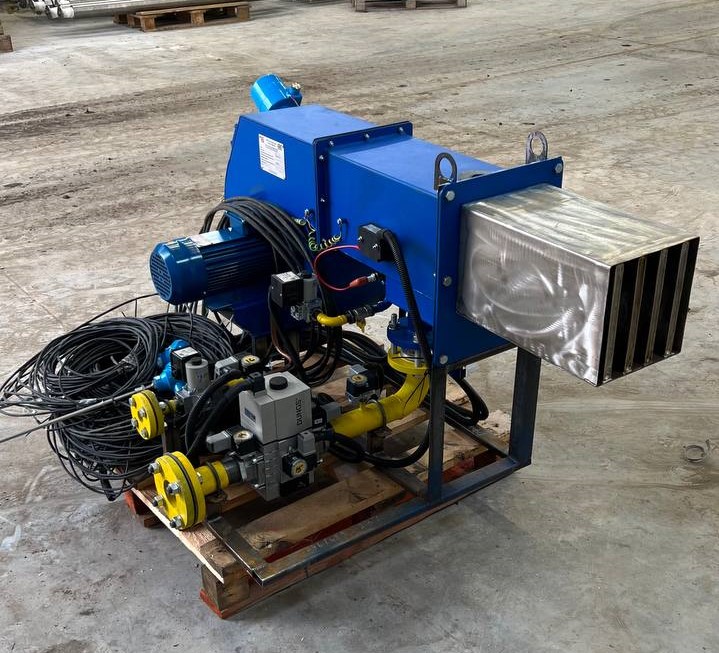

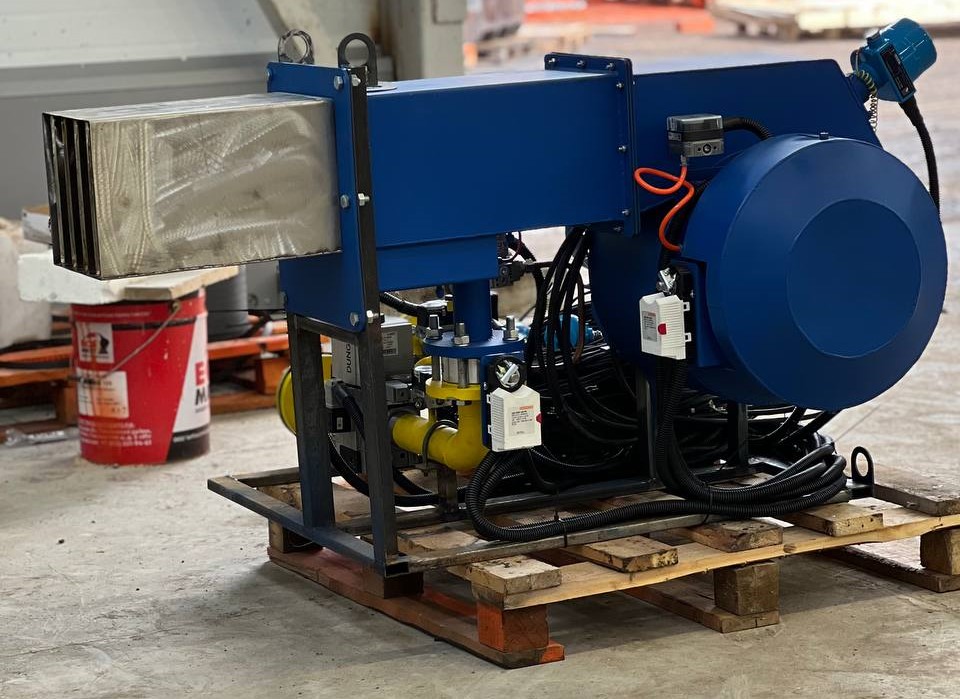

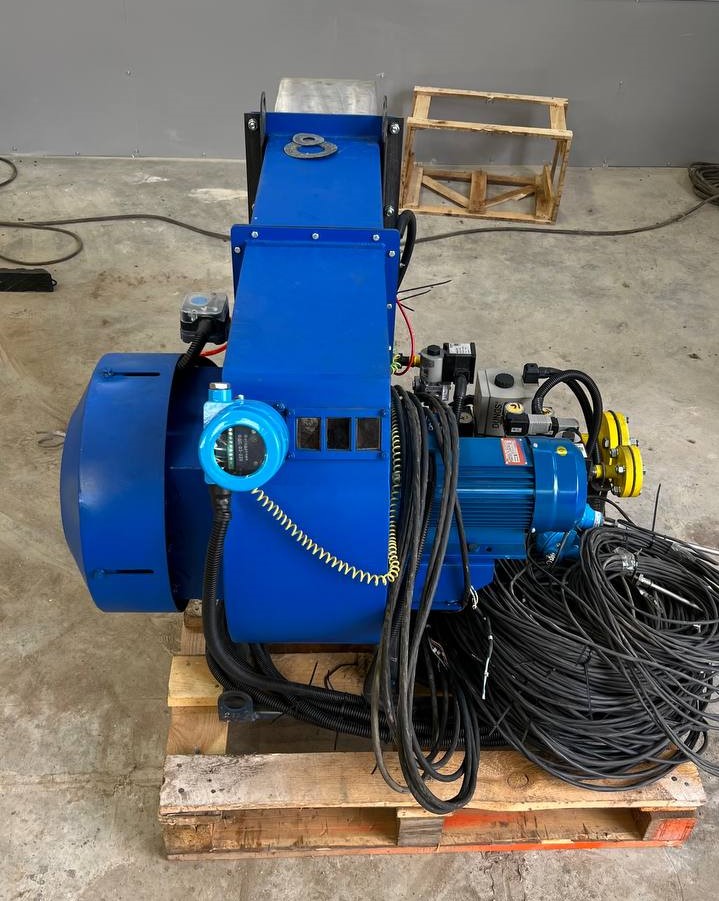

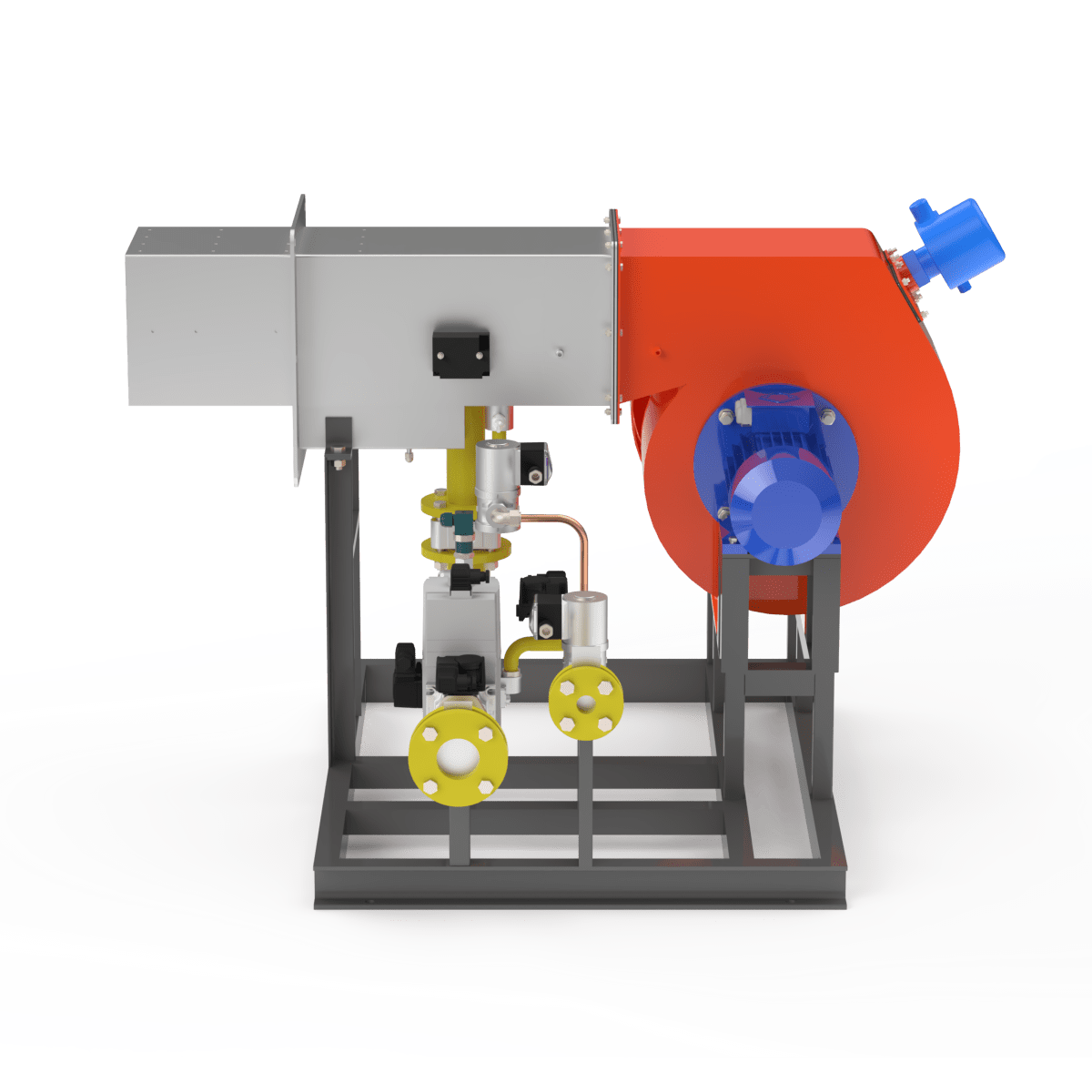

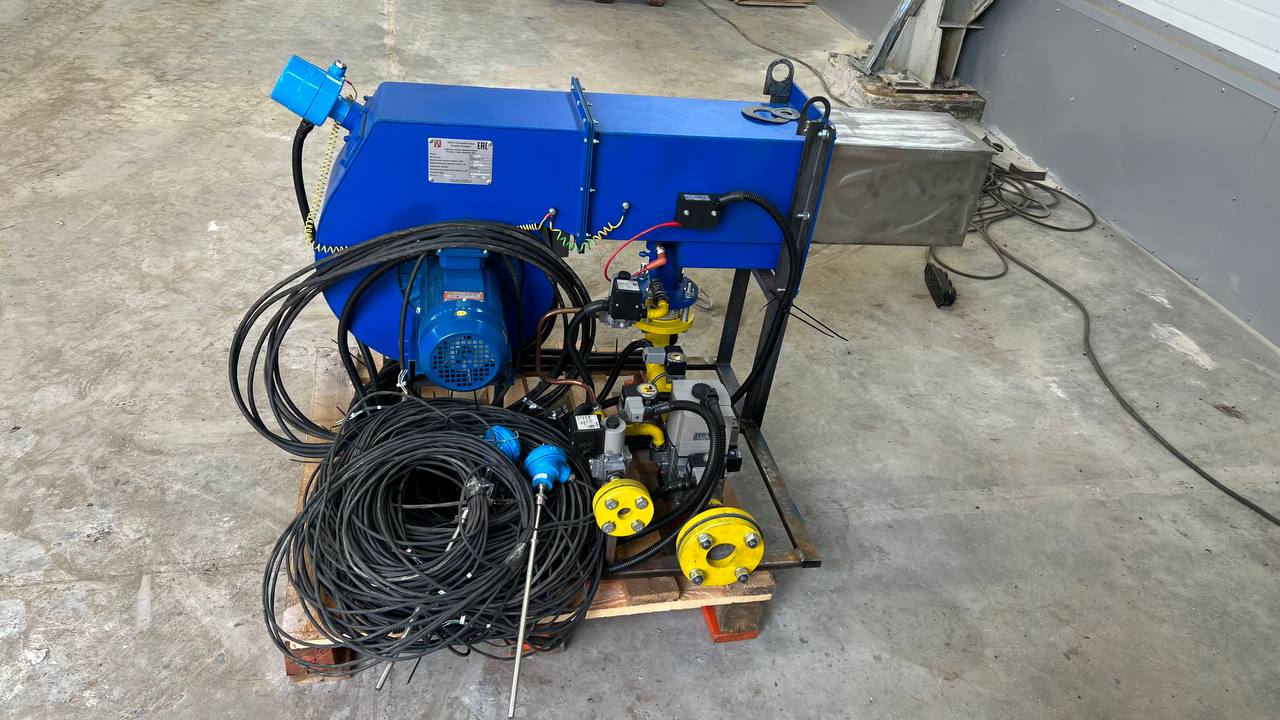

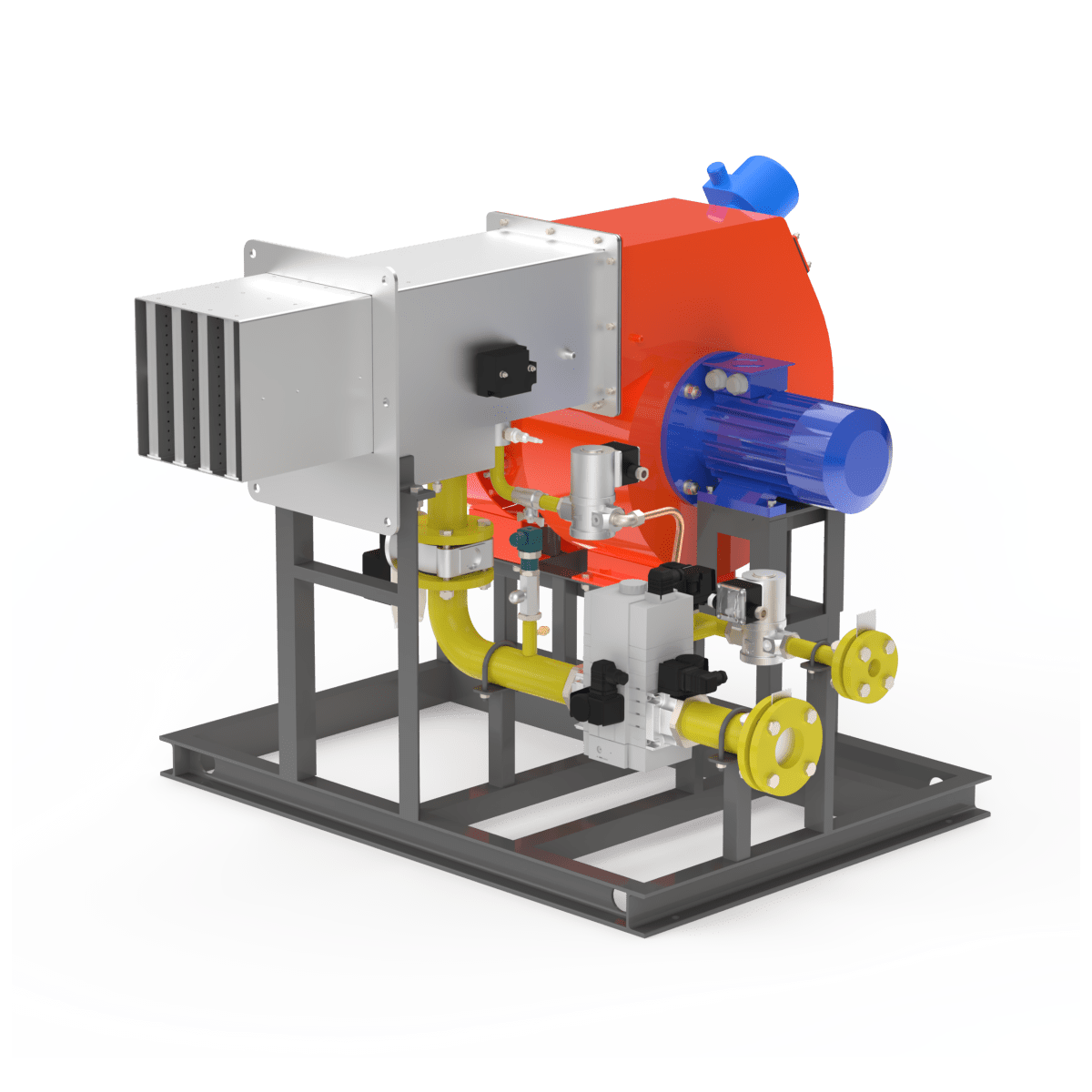

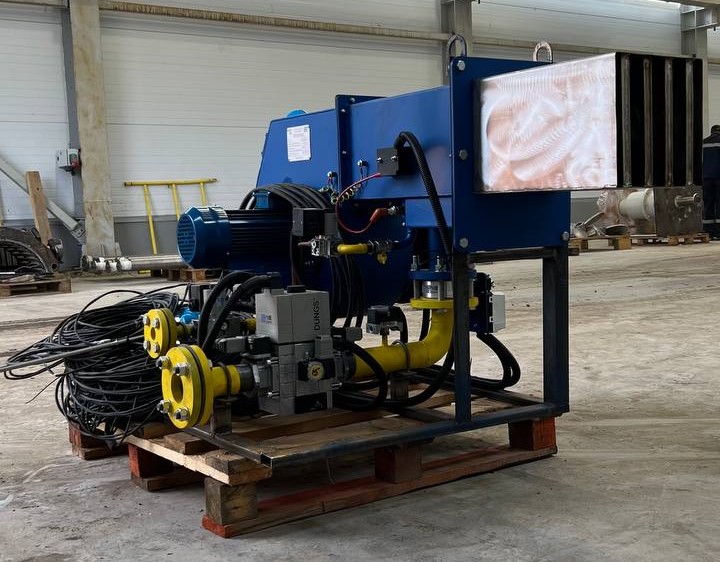

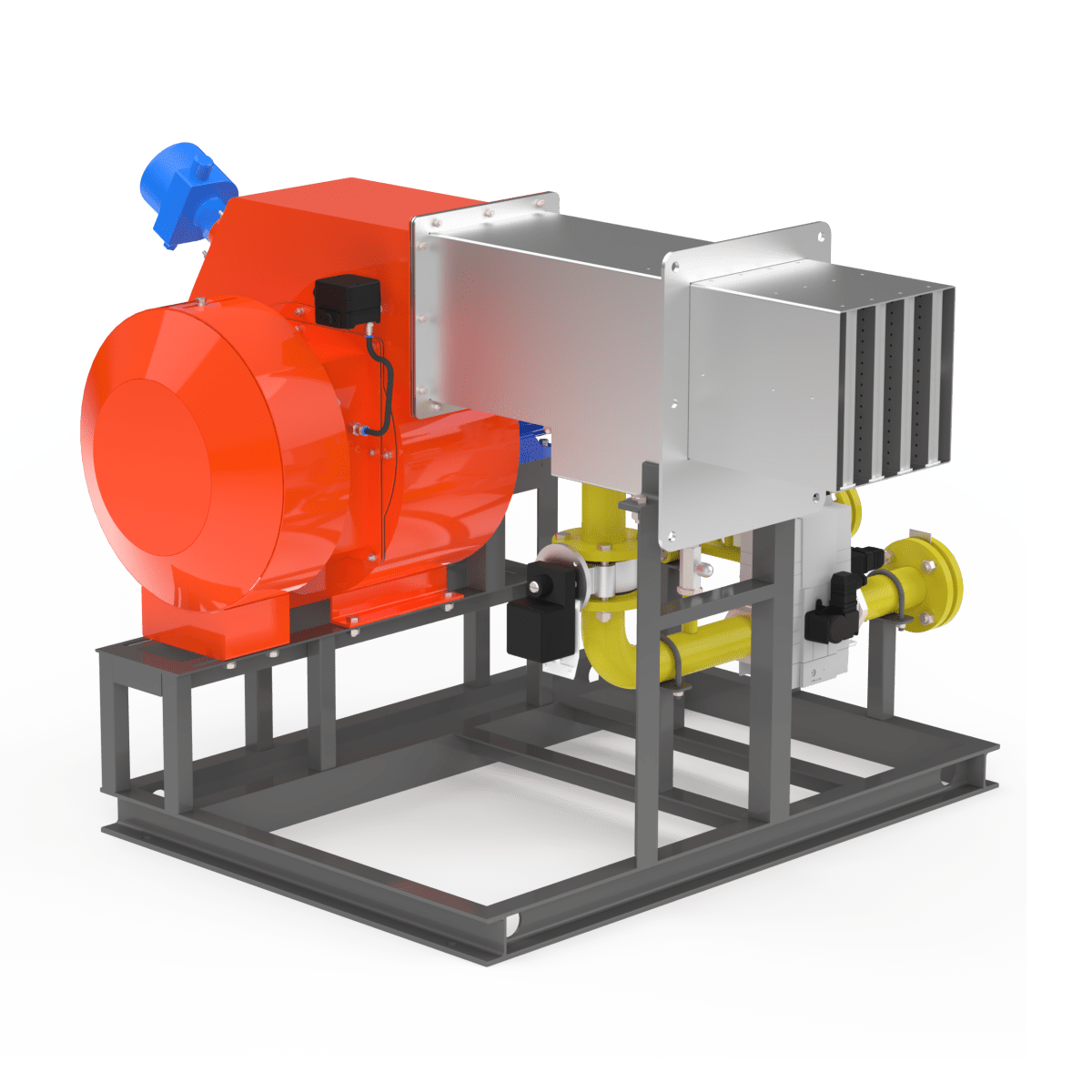

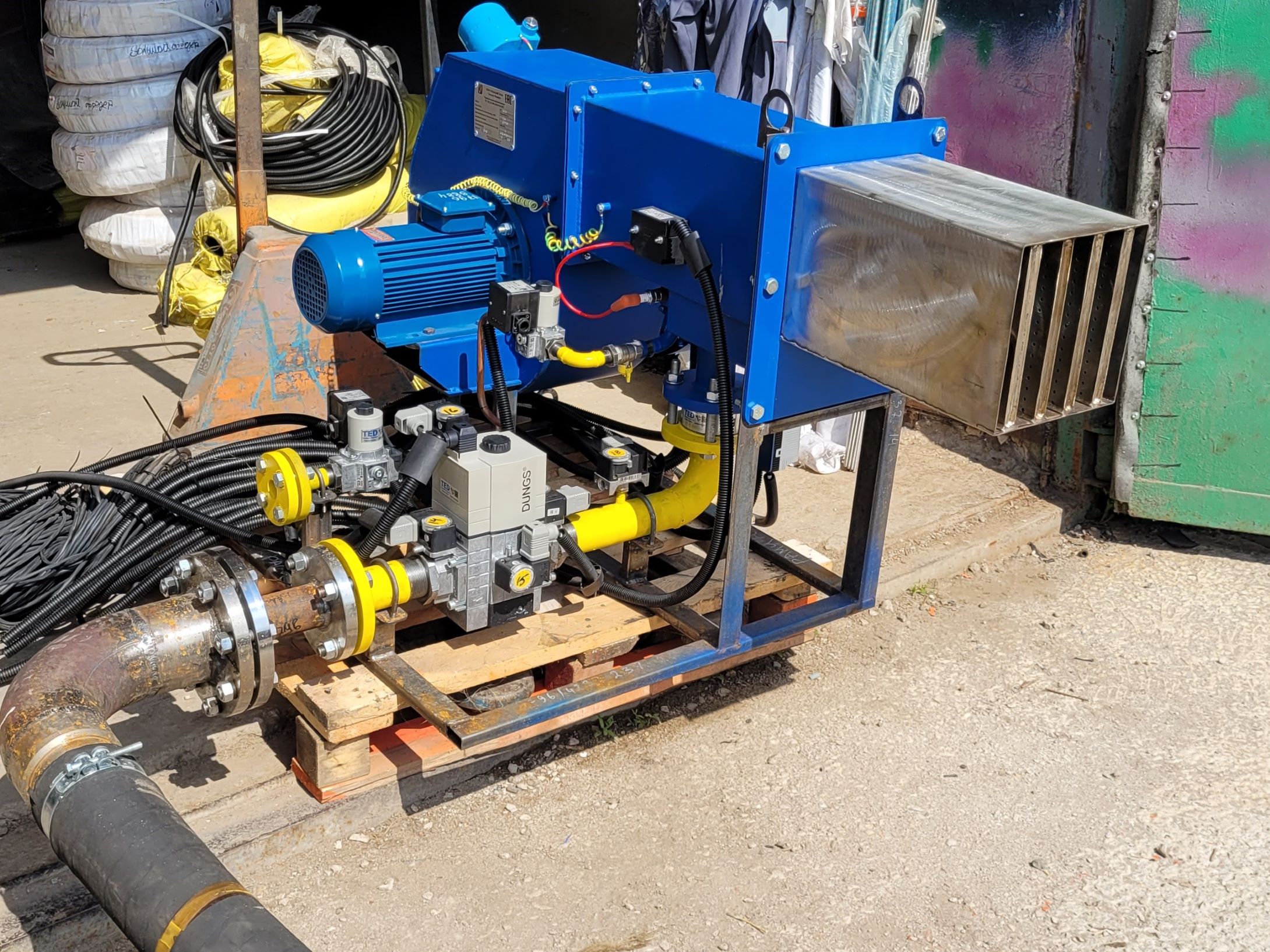

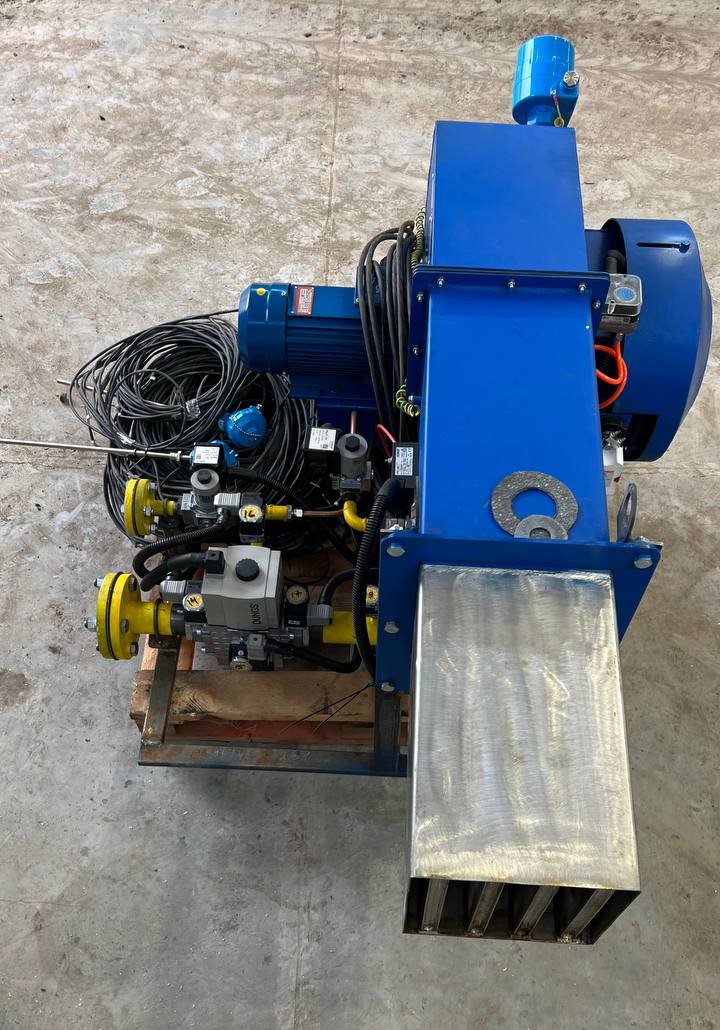

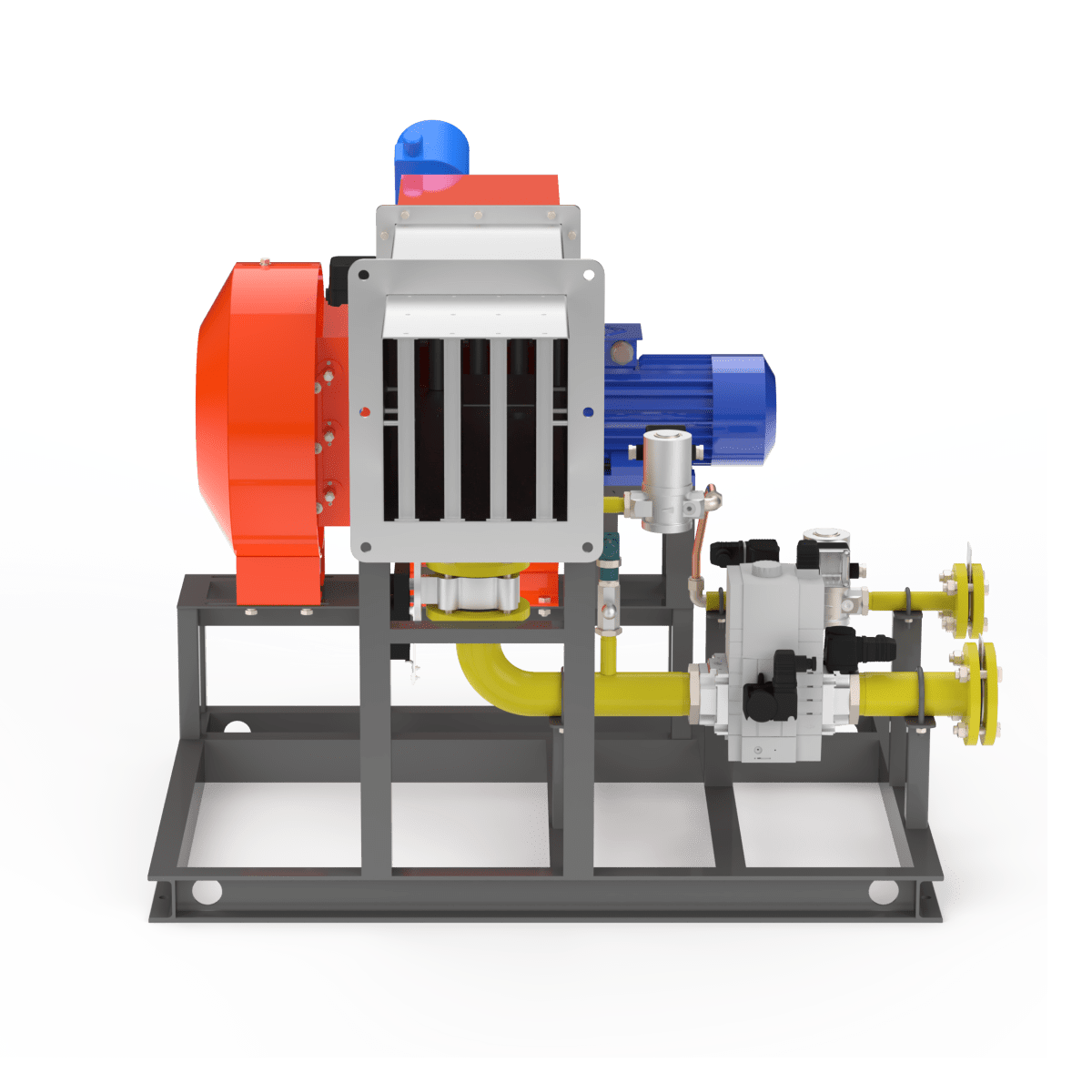

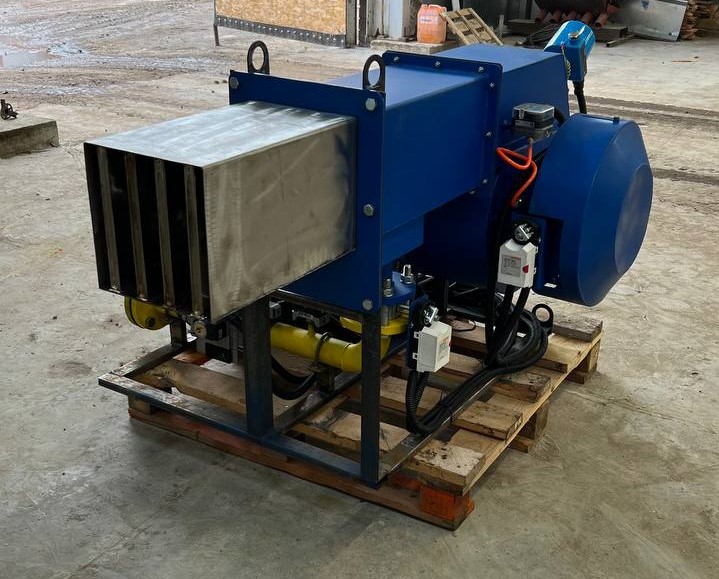

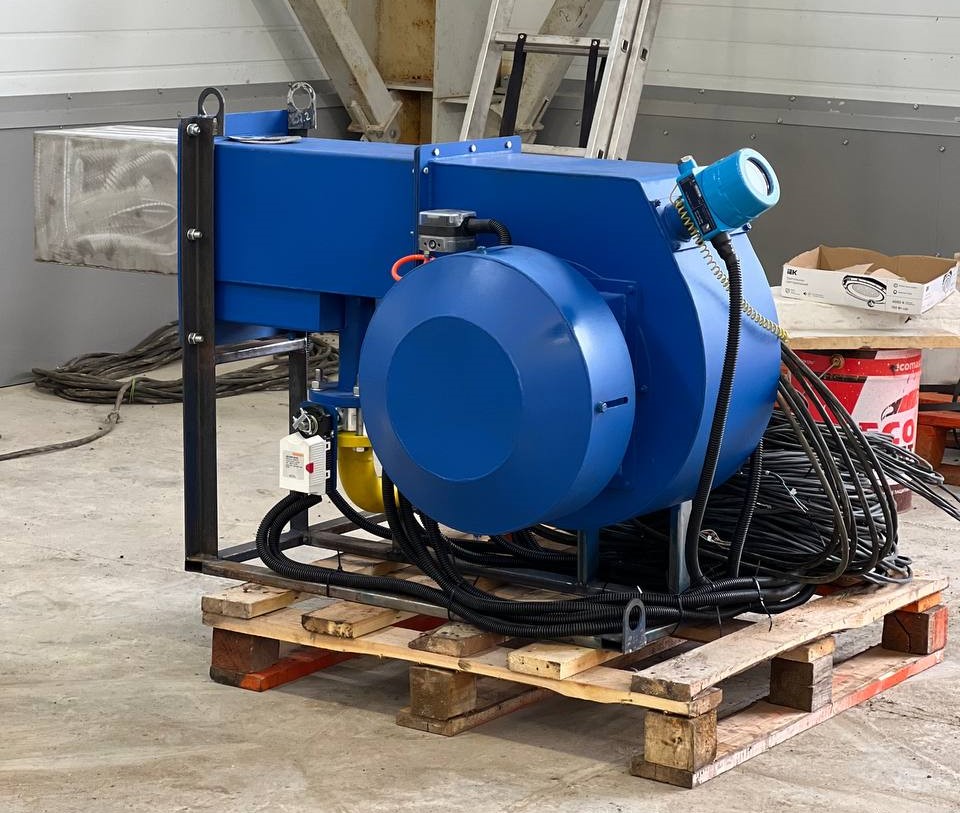

Устройство и принцип действия блочной газовой горелки КГ-250

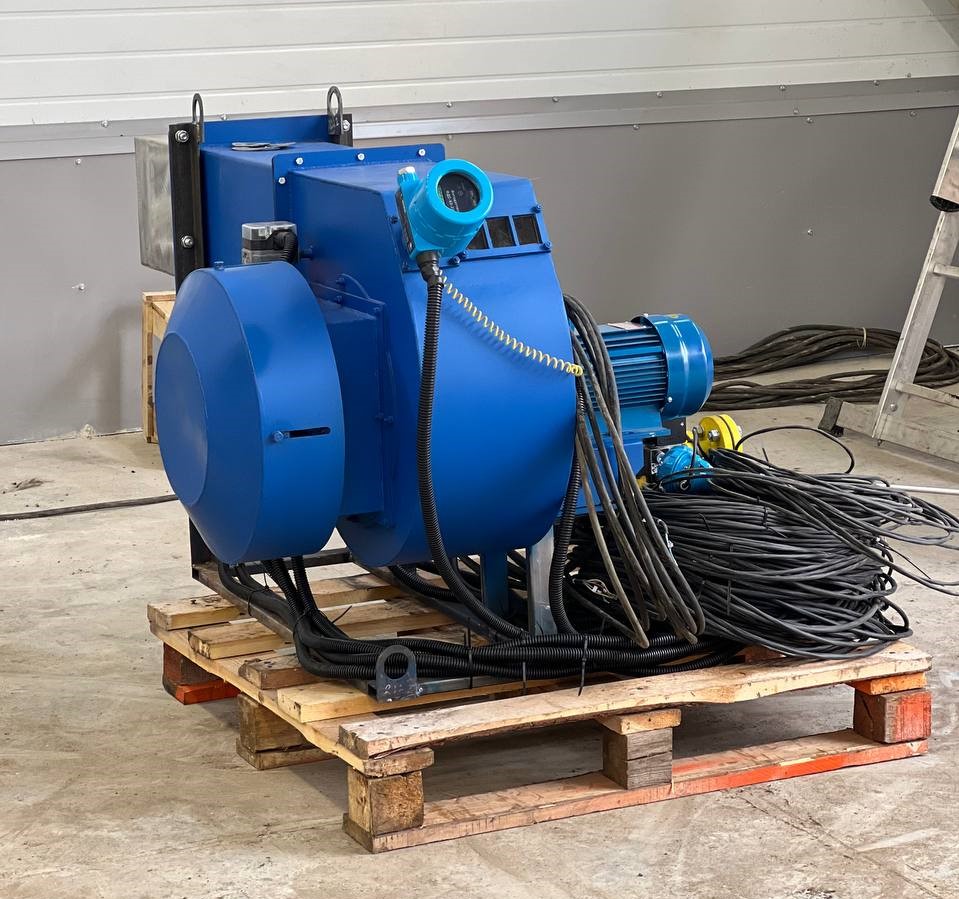

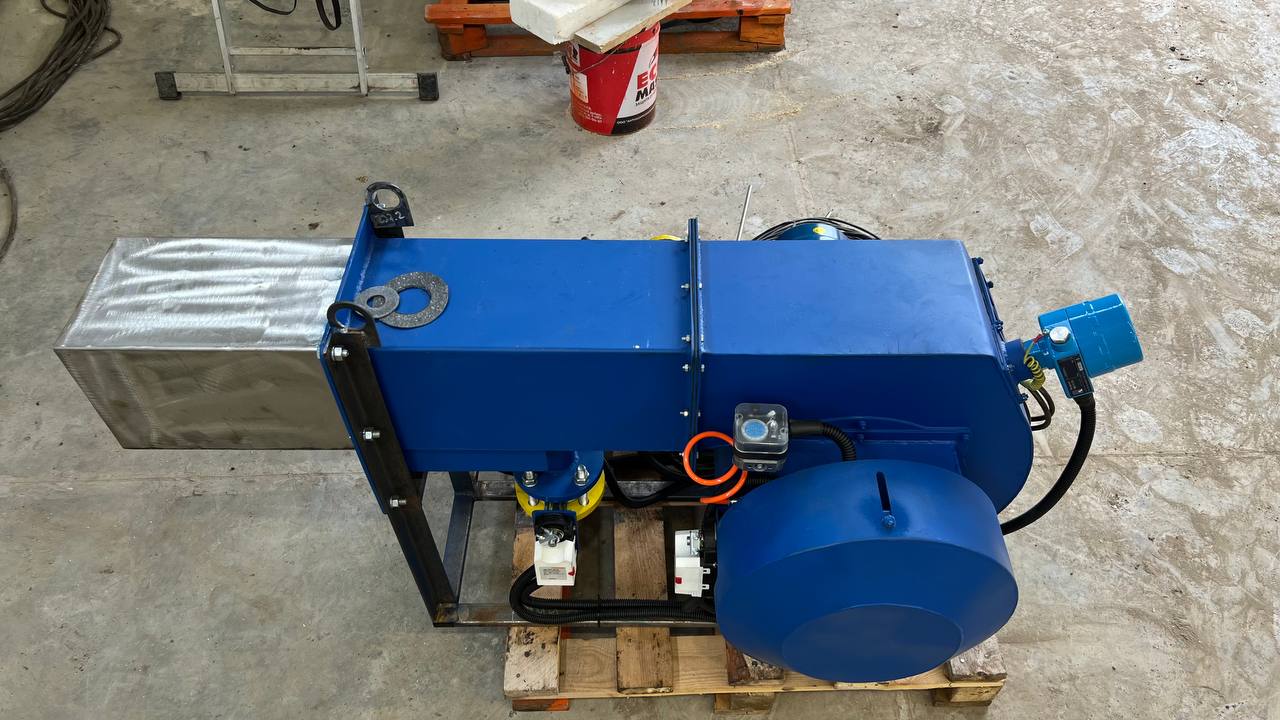

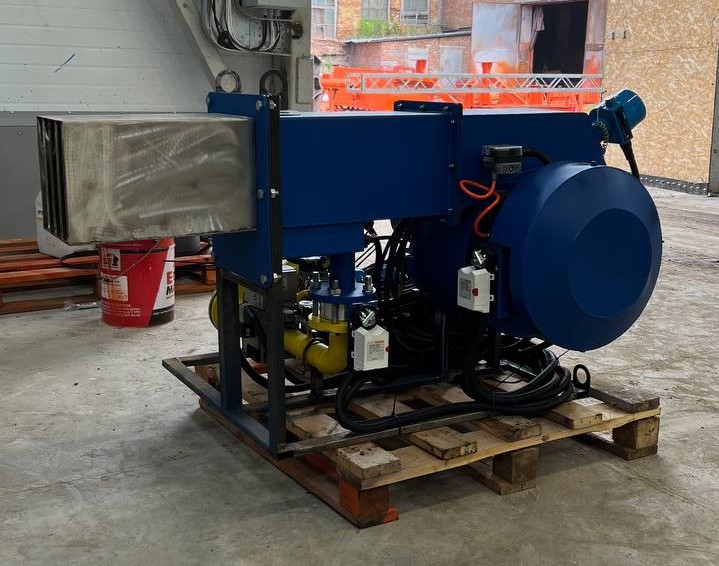

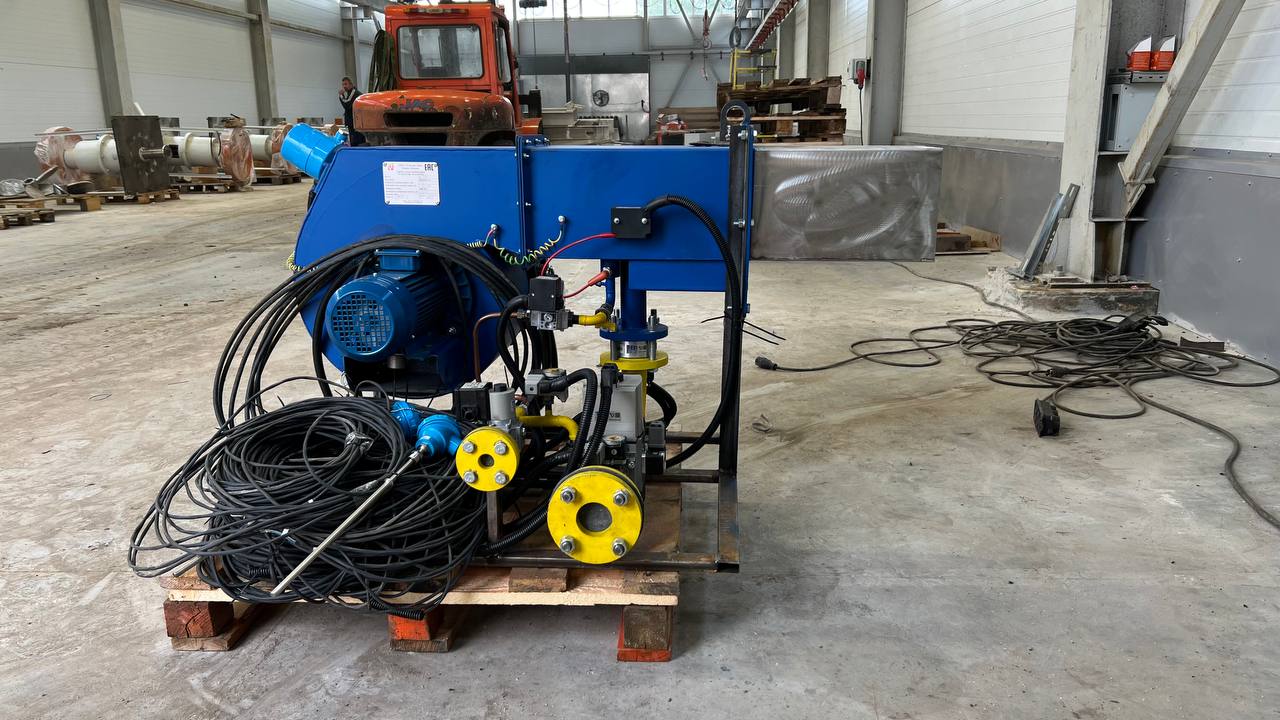

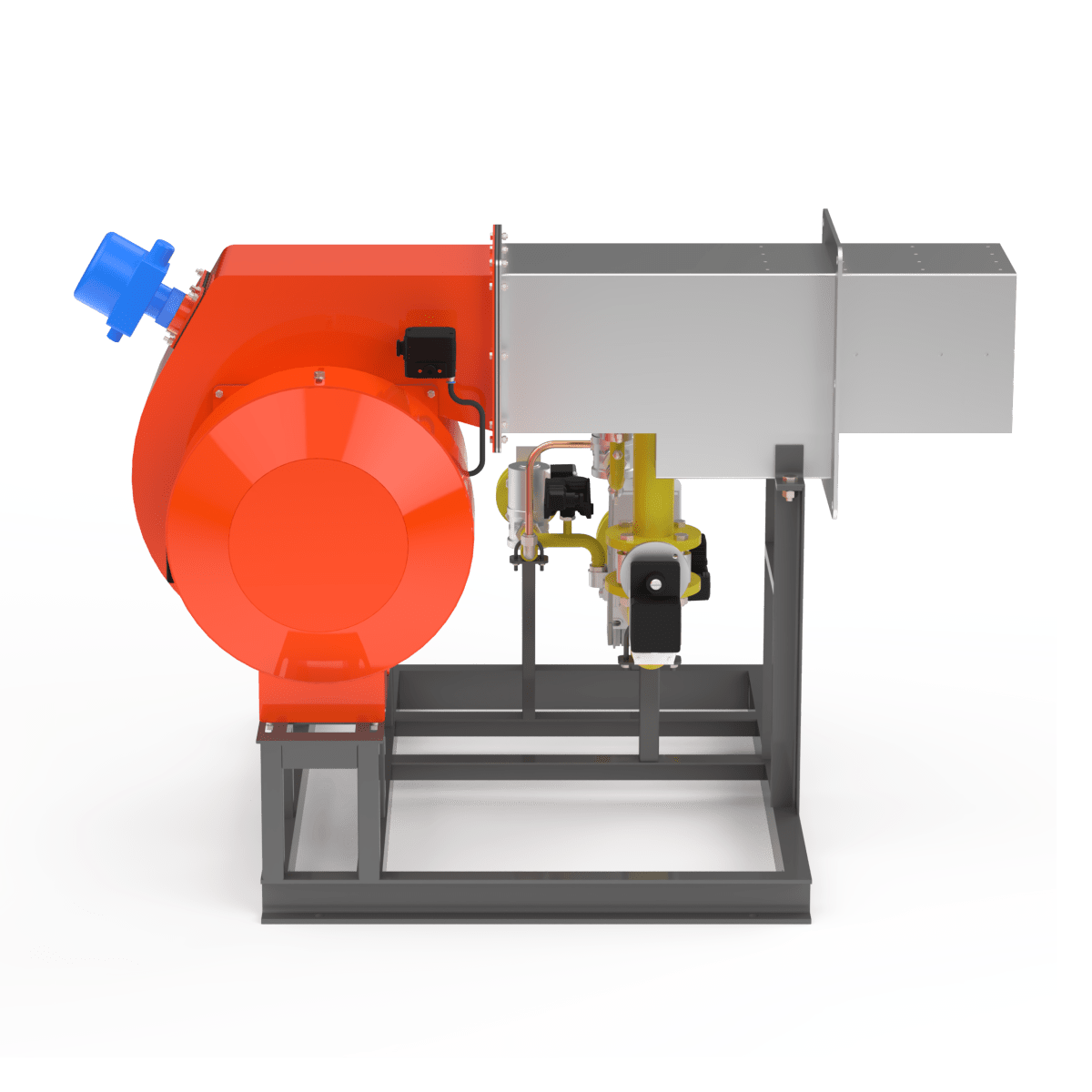

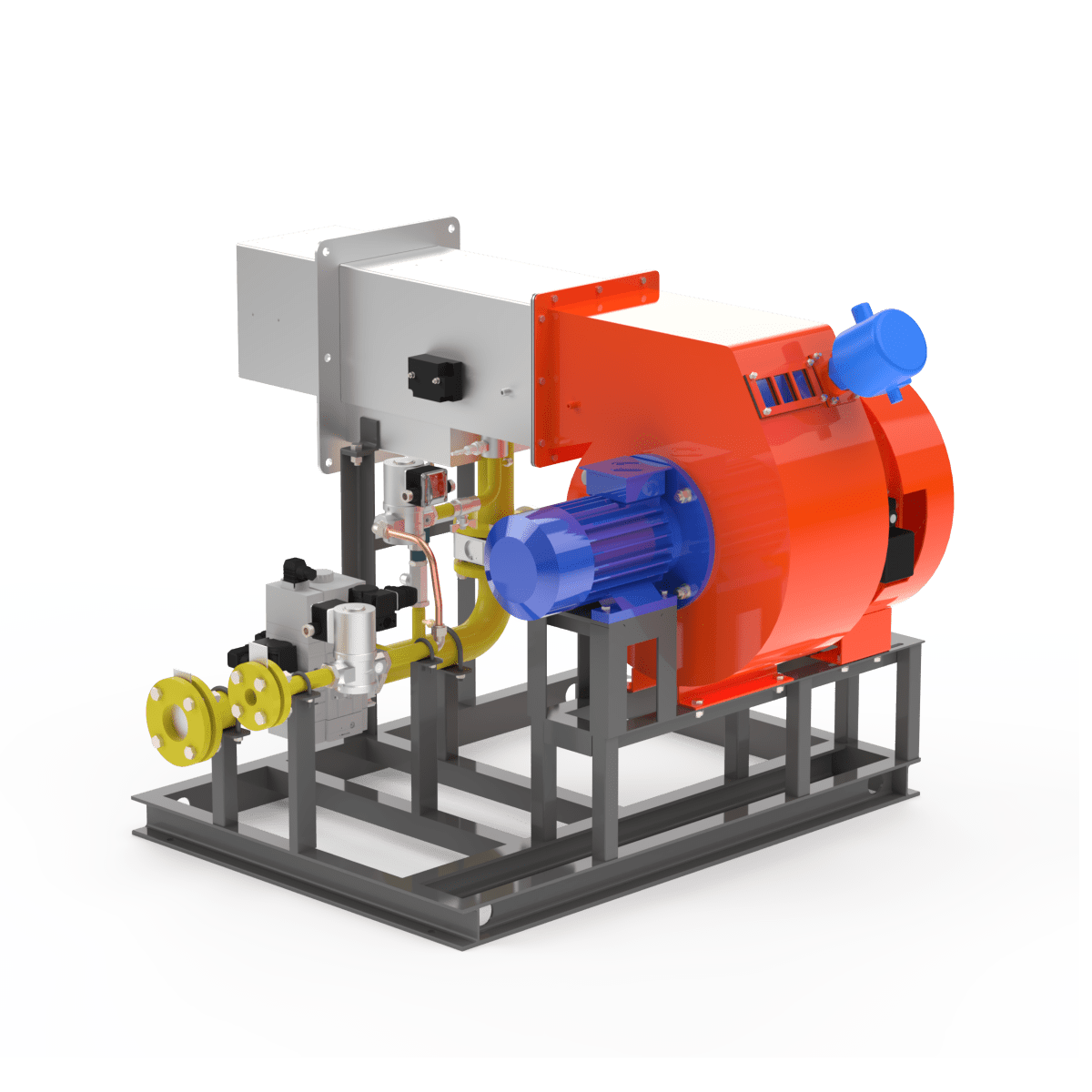

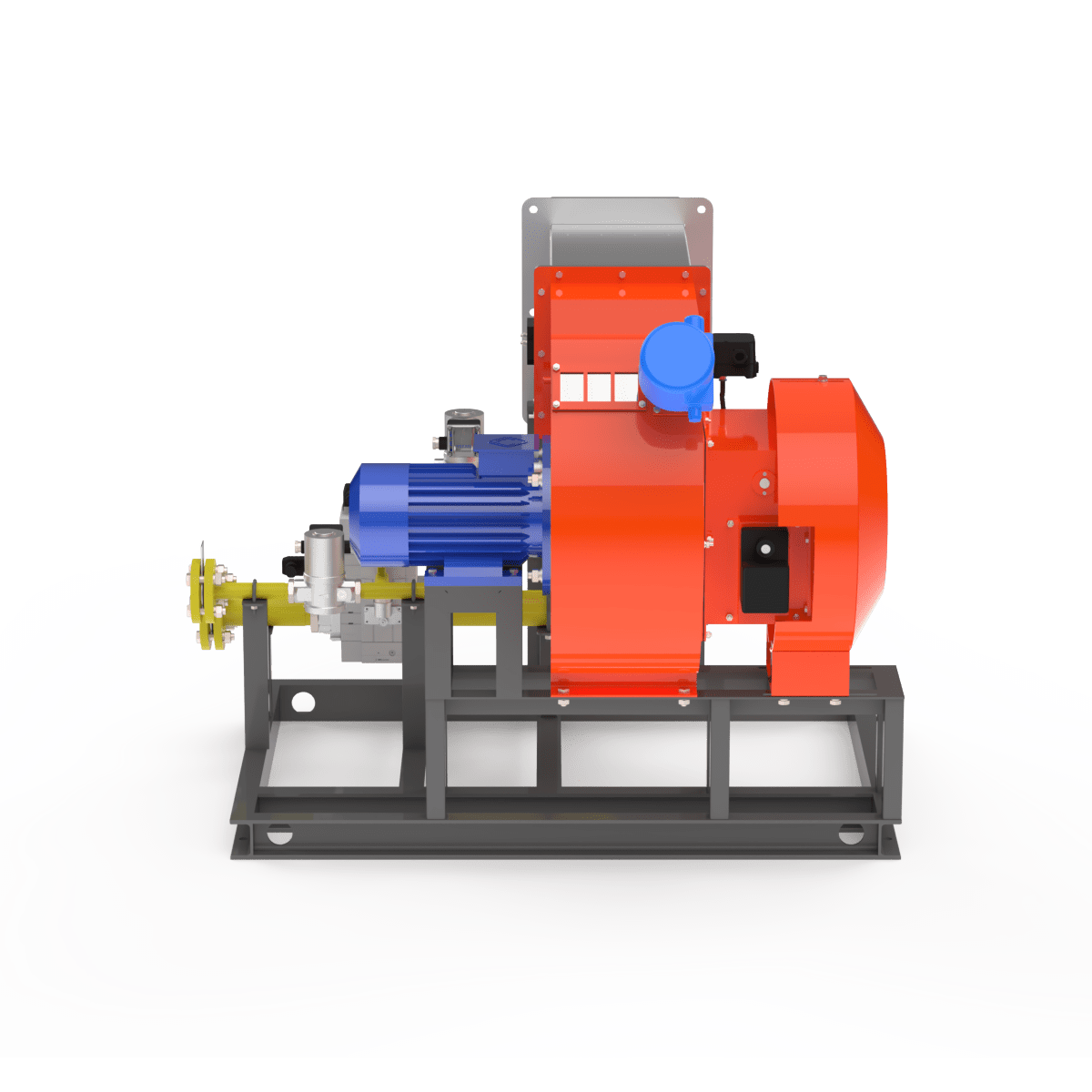

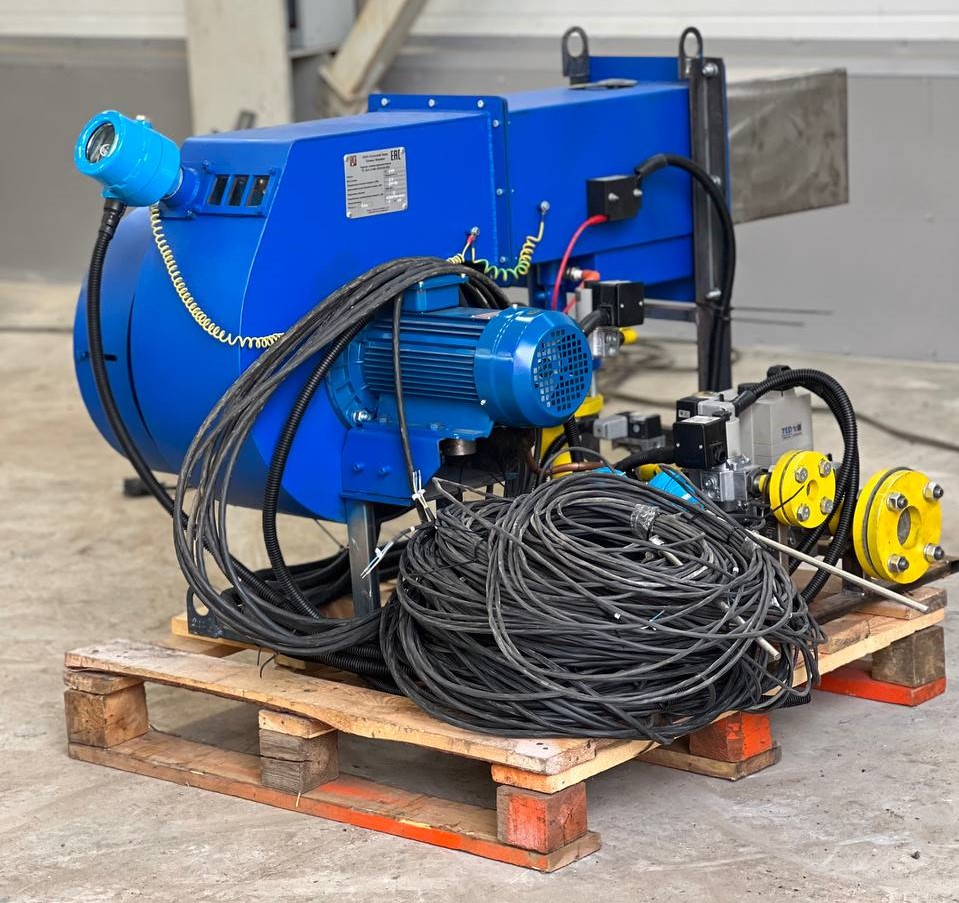

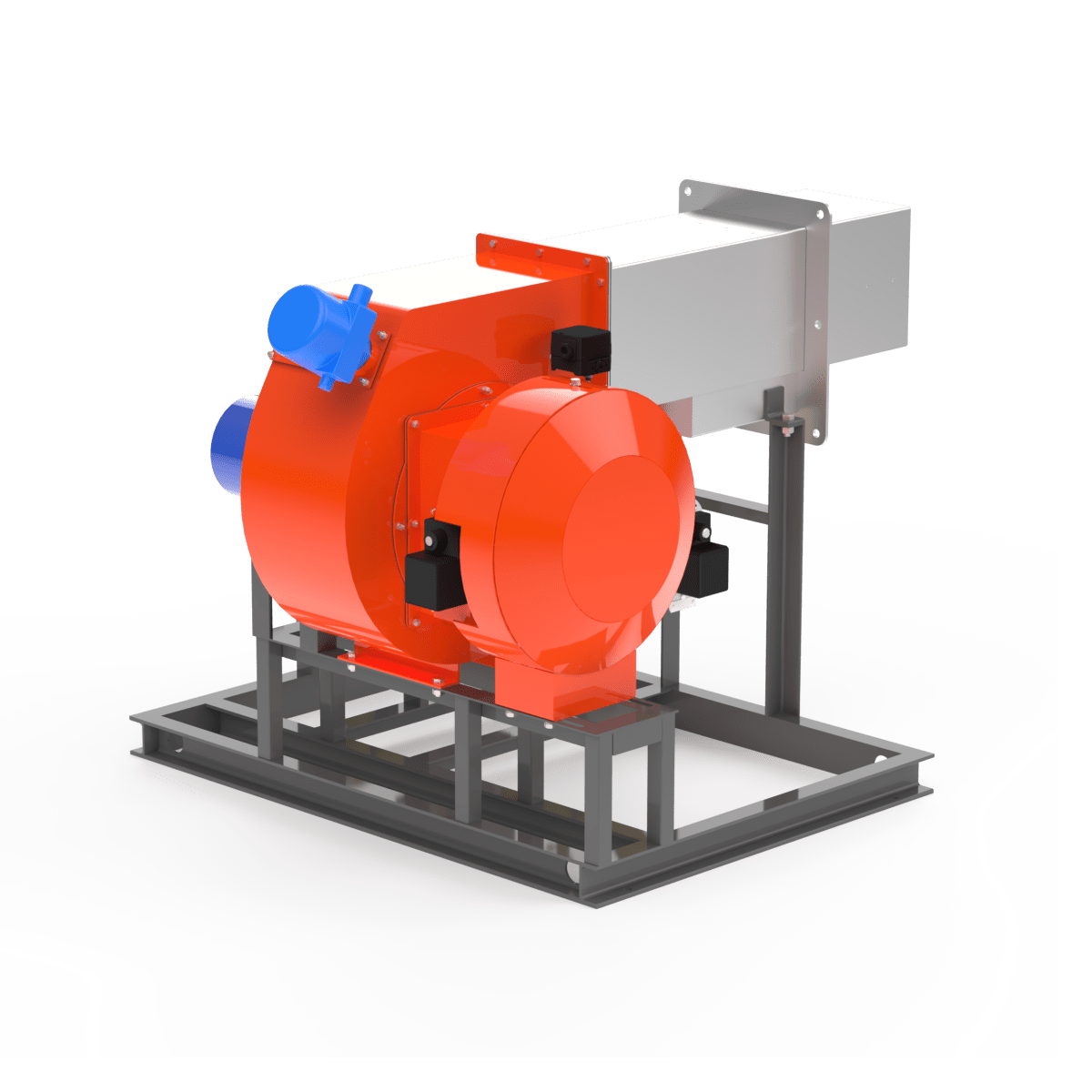

Горелка газовая блочная КГ-250 состоит из горелки 1, дутьевого вентилятора 2, газовой арматуры и блока управления. Газовая арматура скомплектована из газового мультиблока,
регулятора расхода газа 4, четырех датчиков контроля давления газа 5.1, 5.2, 6.1 и 6.2, датчика контроля герметичности 7 клапана контроля герметичности 8, отсечного клапана 10 и
установочного крана 9 запальной горелки 11.
Зажигание горелки осуществляется запальной горелкой 11, которая воспламеняется свечой зажигания 12 от высоковольтного трансформатора 19 . На верхней стенке вентилятора расположена

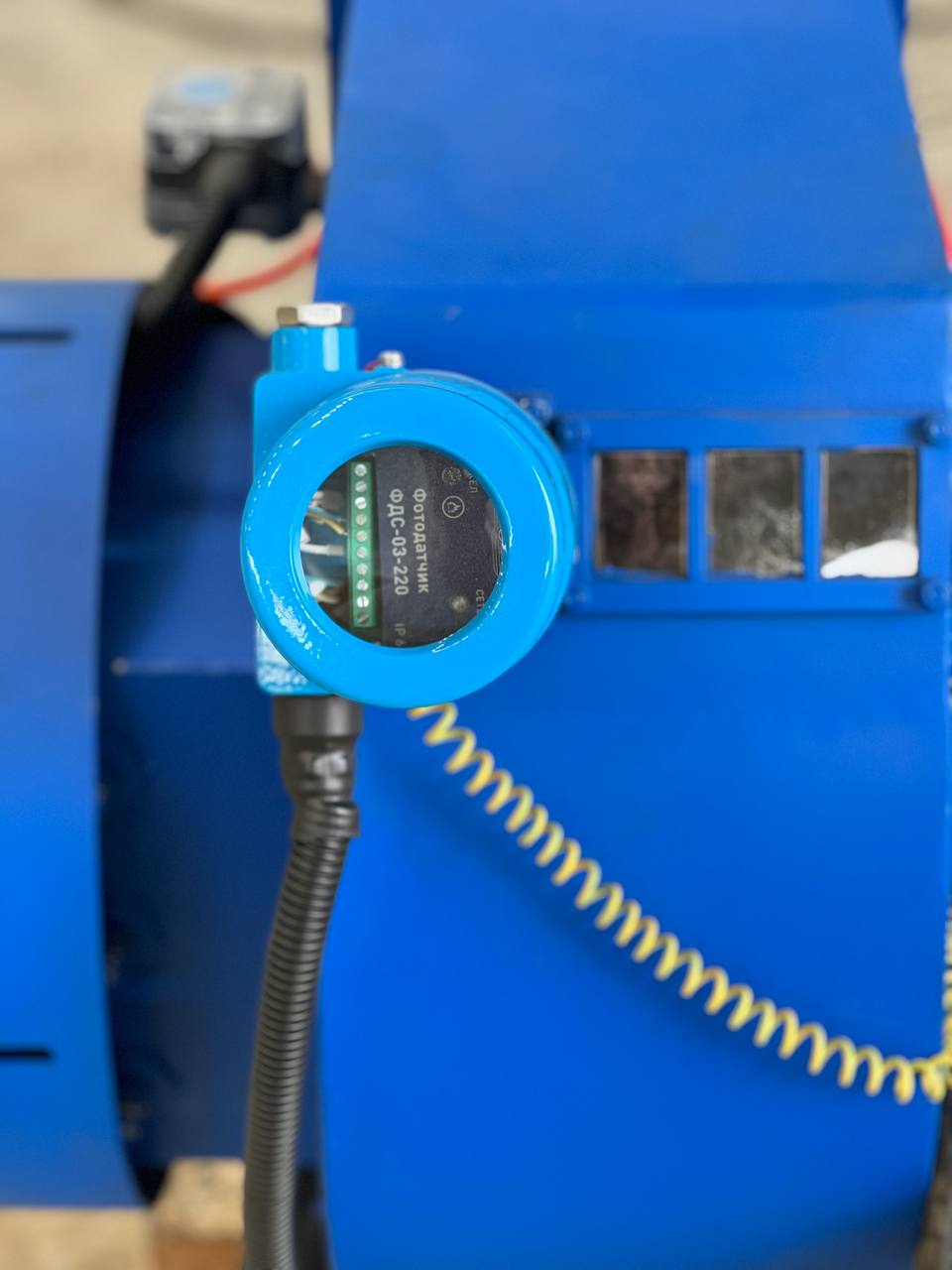

гляделка 13 и установлен фотодатчик контроля пламени 14. К воздухозаборному фланцу вентилятора присоединен регулятор расхода воздуха 15, на боковой стенке вентилятора установлен датчик
контроля давления воздуха 16. Двигатель вентилятора закреплен на опорной площадке, крепящийся к вентилятору. Данная площадка имеет опорную втулку.
Ниппель отбора давления воздуха 17 и расположенный на нижней стенке газового коллектора ниппель отбора давления газа 18 дают возможность производить измерения настроечных параметров
в процессе наладки и эксплуатации горелки.
Розжиг горелки, плавное управление мощностью по заданной программе, контроль установленных параметров осуществляется автоматически.
При запуске горелки кнопкой «ПУСК» по алгоритму блока управления происходит программный розжиг:
- включается вентилятор, обеспечивая продувку камеры горения и дымового канала теплового агрегата;
- проверяется значение установленных контролируемых параметров;
- регулятор расхода газа и регулятор расхода воздуха устанавливаются в соответствующие положения, обеспечивающие режимные расходы газа и воздуха через горелку при розжиге;
- подается высокое напряжение на свечу зажигания;
- открывается отсечной клапан запальной горелки;
- происходит розжиг и фиксация фотодатчиком наличия пламени в запальной горелке.
- открывается отсечной клапан, обеспечивая подачу газа на горелку;
- происходит розжиг и фиксация фотодатчиком наличия пламени в горелке.
После окончания режима розжига блок управления переходит в рабочий режим и отрабатывает установленный алгоритм изменения тепловой мощности горелки.
Компания «Тульские машины» изготавливает газовые горелки с разной длиной головки горелки: -155мм, -250 мм, -380мм, -510мм.
